потеря элементов чертежа при печати dwg в pdf
Здравствуйте! При печати чертежа dwg с листа в формат pdf, теряется часть линий чертежа, блоки объектов и условные обозначения. Как избавиться от этих косяков?
Заранее благодарю за советы!
На сайте c 22.11.2006
Сообщений: 2040
Откуда ни возьмись.
Проверьте не находятся ли потерянные при экспорте обьекты в непечатаемом слое. Попробуйте через виртуальный PDF-принтер, например PDF Factory Pro.
При печати просто на бумаге то же самое?
На сайте c 10.06.2010
Сообщений: 150
Эстония
+1 к ответу Prog
еще проверьте вес линий, которые не пропечатались и вообще их свойства, или проверьте не установлен ли особенный стиль печати
На сайте c 31.08.2011
Сообщений: 18
Цитата Prog:
При печати просто на бумаге то же самое?
Да, печатает также.
Спасибо! Буду пробовать.
В результате:
1) PDF Factory Pro. Установила, но это никак не именило ситуацию.
2) Веса линий проверила.
3) Стиль печати обычный.
4) Ряд объектов оказался в слое DefPoints. Перевела их в другой слой через Свойства. В самой ячейке слой сменился, но печататься они так и не стали.
В итоге просто перерисовала недостающие объекты в другом (печатаемом) слое.
WORD. Пропадают некоторые картинки при сохранении в пдф
Помогите разобраться почему при сохранении вордовского файла в пдф пропадают отдельные картинки, вставленные среди текста. Не все, а выборочно.
Совсем не понимаю, в чем может быть дело.
Просмотров: 8438
| Helen_arch |
| Посмотреть профиль |
| Найти ещё сообщения от Helen_arch |
Динозавр на пенсии
Регистрация: 23.03.2005
Сообщений: 932
При вставке в Word «капризничают» OLE-объекты. Лучше вставлять изображения через Paint с расширением BMP с последующим масштабированием средствами Word.
__________________
Динозавр здравого смысла.
Последний раз редактировалось Pete, 27.05.2021 в 14:05 .
LISP, C# (ACAD 200[9,12,13,14])
Регистрация: 25.08.2003
С.-Петербург
Сообщений: 39,810
Сообщение от Helen_arch
в чем может быть дело
В методике вставки (в тело документа или ссылкой), в формате картинок, в используемом pdf-экспортере. Вариантов масса, насколько я помню (давно с Word не работал)
__________________
Моя библиотека lisp-функций
—
Обращение ко мне — на «ты».
Все, что сказано — личное мнение.
| Кулик Алексей aka kpblc |
| Посмотреть профиль |
| Посетить домашнюю страницу Кулик Алексей aka kpblc |
| Найти ещё сообщения от Кулик Алексей aka kpblc |
Регистрация: 10.09.2007
Сообщений: 10,592
Попробуйте не экспортировать в пдф, а печатать на пдф принтере.
Регистрация: 09.07.2007
Тутошние мы.
Сообщений: 6,082
Сообщение от Pete
Лучше вставлять изображения через Paint с расширением BMP
Чтобы они весили побольше? Итак изображения грузят документы до безобразия, если их много.
Но в целом согласен — вставлять лучше изображения. Только не бмп, а джпеги или пнг.
Во теме: надо смотреть конкретный файл. Вариантов на самом деле полно.
Регистрация: 14.08.2014
Сообщений: 7,108
Helen_arch, может быть как решение — вставлять картинки в ячейки таблицы, а саму таблицу оставлять без границ.
Тогда картинка не будет съезжать.
—— добавлено через ~1 мин. ——
Сообщение от Дмитррр
Итак изображения грузят документы до безобразия, если их много.
Ну это решается сжатием всех изображений до 150 дпи штатным инструментом.
Регистрация: 09.07.2007
Тутошние мы.
Сообщений: 6,082
Сообщение от v.psk
Ну это решается сжатием всех изображений до 150 дпи штатным инструментом.
Всё равно бывают такие отчёты с кучей фото, схем, приложений (сро, лицензии, поверки т.п.), что ничего не остаётся, кроме как разбить файл на 2 или даже более части. По моим наблюдениям, если файл вести более 100-200 Мб, то пора делить. На 300-400 уже поздно.
Регистрация: 10.03.2017
Сообщений: 56
Всем спасибо.
Просто у меня такого в моих файлах никогда не было, но работаю в чужом файле и поймала такой глюк.
От коллег слышала о такой проблеме у них, но как они ее организуют так и не знаю.
Решила просто вырезала ножницами (из стандартных программ винды) картинку, ту удалила, из буфера на ее место вставила, размеры задала.
5 секунд, глюк исчез.
Сообщение от v.psk
может быть как решение — вставлять картинки в ячейки таблицы, а саму таблицу оставлять без границ.
Тогда картинка не будет съезжать.
это не всегда удобно.. и сталкивалась с тем, что при открытии чужих файлов съезжали картинки вставленные в таблицы (какой-то глюк настроек, потому что на разных компах открывалось по-разному)
| Helen_arch |
| Посмотреть профиль |
| Найти ещё сообщения от Helen_arch |
Исправление проблем сохранения файлов Illustrator
Возникли проблемы при сохранении файла в Illustrator? Вот несколько исправлений, которые вы можете попробовать.
Ниже перечислены некоторые проблемы, которые могут возникнуть при сохранении файла Illustrator.
- Файл Illustrator (.ai) поврежден
- Ошибка 5000
Проблема 1. Файл Illustrator (.ai) поврежден
Решение 1: сохраните файл в другом формате
Измените AI-файл на другой формат (.svg, .png, .jpg, .ps) и повторите попытку сохранения файла.
Попробуйте сами
Сохраните файл .ai в другом формате за несколько простых шагов.
Чтобы сохранить файл в формате PostScript (PS), выполните следующие действия.
Выбрать Файл > Печать .
Укажите необходимые параметры печати.
Выбрать Файл Adobe Postscript из Принтер меню и выделение Сохранить .
Введите имя файла, включая расширение .ps, затем выберите OK (Windows) или Сохранить (macOS)
Откройте PostScript-файл в Illustrator и попробуйте сохранить его в формате .ai.
Решение 2. Скопируйте содержимое в новый файл
Удалите из иллюстрации ненужные элементы, такие как изолированные точки, нераскрашенные объекты и пустые контуры текста. Выбрать Object > Контур > Исправить.
Сохраняйте слои для иллюстрации в новом файле. В Слои «Панель» > Дополнительные параметры , выбрать Вставить скопированные слои .
Выделите иллюстрацию и затем выберите Изменить > Копировать .
Выбрать Файл > Создать для создания нового файла.
Выбрать Изменить > Вставить перед в новом файле, чтобы вставить объект в правильное положение на странице.
Решение 3: выявление и удаление поврежденных компонентов
Чтобы определить, поврежден ли объект, удалите его из нового файла, а затем сохраните и снова откройте его.
Выполните следующие действия, чтобы определить поврежденный узор, градиент или заказной цвет.
Выбрать Изменить > Выделить все и измените заливку и обводку на черную.
При изменении заливки и обводки информация о слоях и прозрачности может быть утрачена.
Если неполадка больше не возникает в новом файле, повторно создайте узор, градиент или плашечный цвет в исходном файле.
Чтобы удалить поврежденные образцы, заказные цвета, цветовые группы, кисти, символы или стили, выполните следующие действия.
[AI CC-CC2021] При сохранении pdf файла появляются полосы
Здравствуйте, подскажите пожалуйста, что это за полоса. Создавала паттерн. Появляется только в pdf формате, скриншот и файл прикреплены. Возможно ли её убрать?
Вложения
Паттерн(Хеллоуин).pdf
2.7 МБ · Просм.: 376
Jeine
Да здравствует разум! Да сгинет маразм!
15 лет на форуме
Сообщения 7 259 Реакции 6 290
Это с вероятностью 99,99% мираж.
Происходит по причине сплющивания прозрачностей при сохранении в pdf версии 1.3, т.к. эта версия не поддерживает те самые прозрачности.
А вообще я бы проголосовал за пункт в шапке форума, где было бы написано о том, что прежде чем создавать тему о полосах, следует воспользоваться поиском по форуму.
Развернуть подпись
Хомячки не умеют плавать. Научить их – наша задача. Брось с размаху их в синее море! Пусть сопутствует им удача!
panis.lo
Участник
Топикстартер
Сообщения 2 Реакции 0
Здравствуйте, спасибо за ответ. Дело в том, что я сохраняла в разных форматах пдф, по итогу исчезают даже некоторые части объектов.
Jeine
Да здравствует разум! Да сгинет маразм!
15 лет на форуме
Сообщения 7 259 Реакции 6 290
Ну, прикрепите к посту исходник, предварительно заархивировав его.
Развернуть подпись
Хомячки не умеют плавать. Научить их – наша задача. Брось с размаху их в синее море! Пусть сопутствует им удача!
Gad
Сообщения 2 971 Реакции 1 405
Не по теме:
форматах пдф
Возможно ли её убрать?
по итогу исчезают даже некоторые части объектов
Позвольте усомниться
Последнее редактирование: 23.01.2022
Развернуть подпись
Jeine
Да здравствует разум! Да сгинет маразм!
15 лет на форуме
Сообщения 7 259 Реакции 6 290
@Gad

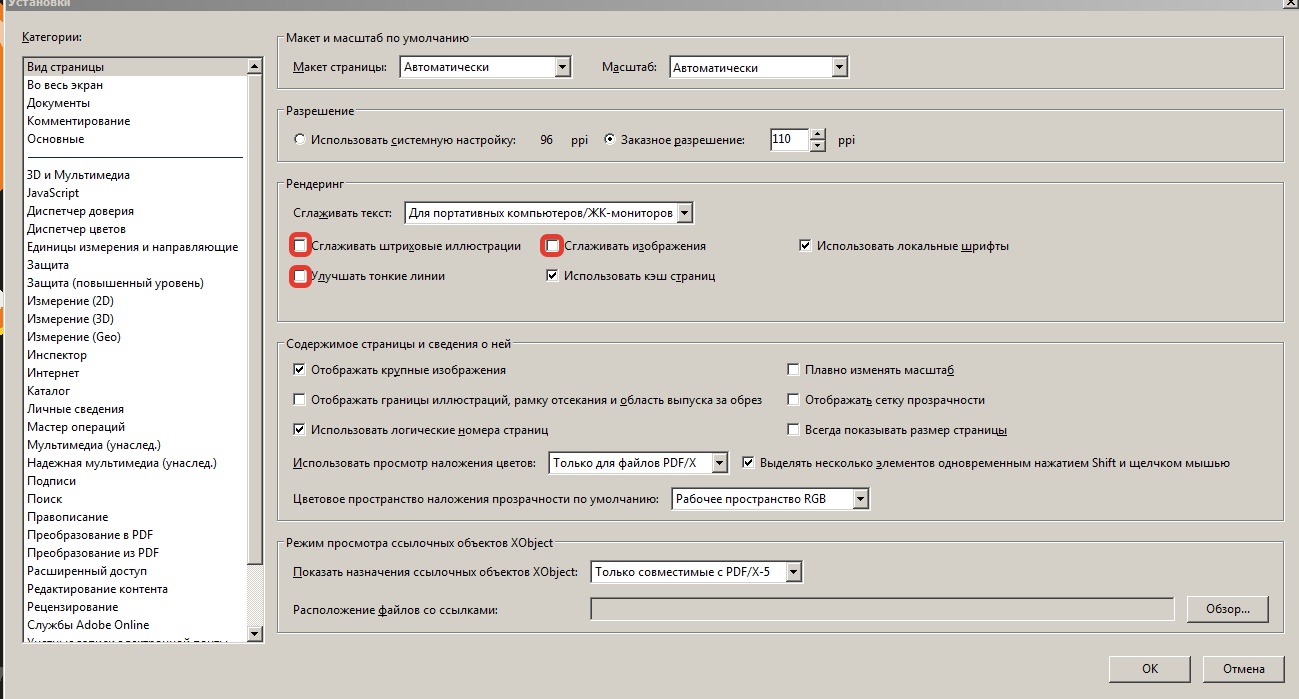

То, что на скриншоте, в некоторых случаях позволит не увидеть эти полосы, но не избавиться от них.
Развернуть подпись
Хомячки не умеют плавать. Научить их – наша задача. Брось с размаху их в синее море! Пусть сопутствует им удача!
Gad
Сообщения 2 971 Реакции 1 405
но не избавиться от них.
их и не было, ты о чем?
Развернуть подпись
Jeine
Да здравствует разум! Да сгинет маразм!
15 лет на форуме
Сообщения 7 259 Реакции 6 290
Я ж написал:
в некоторых случаях позволит
А в данном случае их действительно нет.
Но в акробате (в данном случае) эти стыки видно.
И настройки со скриншота тут не помогут.
Развернуть подпись
Хомячки не умеют плавать. Научить их – наша задача. Брось с размаху их в синее море! Пусть сопутствует им удача!
Gad
Сообщения 2 971 Реакции 1 405
Но в акробате (в данном случае) эти стыки видно.
И настройки со скриншота тут не помогут.
Где? Ткни пальцем.
в некоторых случаях позволит не увидеть
В корне не верное понимание, с точность до наоборот, наличие сглаживания как раз позволяет видеть некие фантомные линии возникающие из-за сглаживания акробатом.
И можно подробнее, какие линии (которых нет) будет видно при отключенном сглаживании?
Последнее редактирование: 23.01.2022
Развернуть подпись
Jeine
Да здравствует разум! Да сгинет маразм!
15 лет на форуме
Сообщения 7 259 Реакции 6 290
Да, извини, ты прав.
Развернуть подпись
Хомячки не умеют плавать. Научить их – наша задача. Брось с размаху их в синее море! Пусть сопутствует им удача!
lexter77
10 лет на форуме
Сообщения 781 Реакции 335

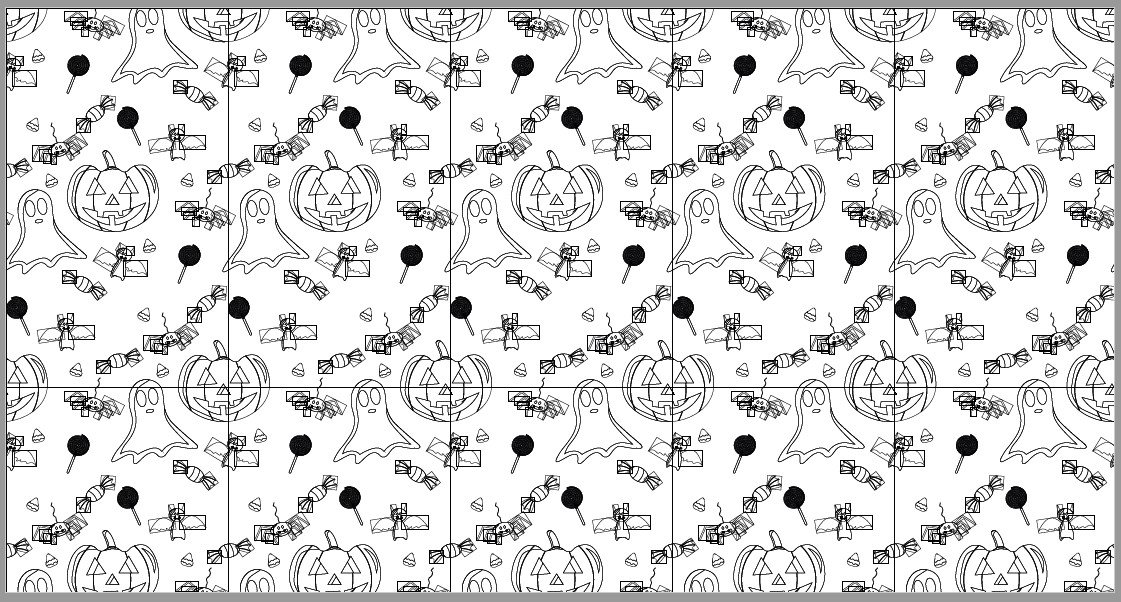

Скорее всего исходник — бесшовная текстура состоящая из секций:
Спойлер: Секции

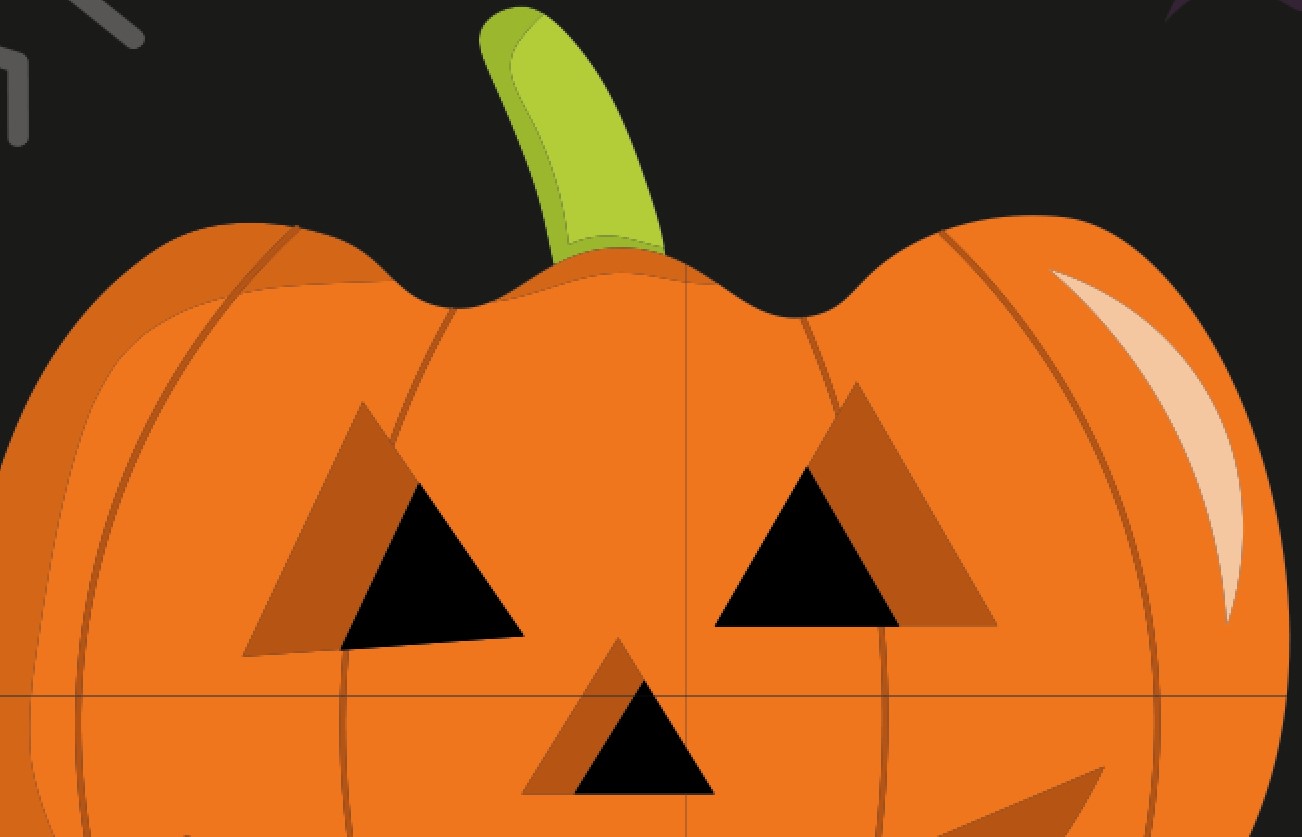

Их стыки вы и видите. Однако при растрировании, эти линии видно, как и другие артефакты. У меня есть вопросы к исходнику, там все не айс.
Спойлер: Артефакты
КоньЕстДетей
10 лет на форуме
Сообщения 1 807 Реакции 930
Скорее всего исходник — бесшовная текстура состоящая из секций:
Спойлер: Секции
Их стыки вы и видите. Однако при растрировании, эти линии видно, как и другие артефакты. У меня есть вопросы к исходнику, там все не айс.
Спойлер: Артефакты
Обычно в таких случаях, если печатать с вектора, то швы могут и не проявиться.
При попытке затащить такое в растр или экспортировать — проявляются и швы и границы объектов.
Классика жеж.
Развернуть подпись
Душный, гнусный конь — зануда. Иго-го!
lexter77
10 лет на форуме
Сообщения 781 Реакции 335
то швы могут и не проявиться.
А могут и проявиться. В любом случае история стремная. Но если вариант встрять в тираж никого не смущает, так и проблемы нет
КоньЕстДетей
10 лет на форуме
Сообщения 1 807 Реакции 930
А могут и проявиться. В любом случае история стремная. Но если вариант встрять в тираж никого не смущает, так и проблемы нет
Проблема черных контуров это почти наверняка проблема именно экспорта в битмап.
Так чего гадать? Смотреть на рип из вектора и все. Если проблема останется — допиливать.
Избавляться от этого в оригинал-макете, если в этом нет необходимости, может стать довольно неприятным занятием.
Почти любой паттерн со стоков будет так себя вести.
Последнее редактирование: 24.01.2022
Развернуть подпись
Душный, гнусный конь — зануда. Иго-го!
lexter77
10 лет на форуме
Сообщения 781 Реакции 335
Так чего гадать? Смотреть на рип из вектора и все. Если проблема останется — допиливать.
Это да, но я как дизайнер на рип посмотреть не могу. А как клиент будет это сдавать в печать, что будет подписывать, будет ли смотреть пруфы и т.д. — большой вопрос. А в случае лажи в тираже претензия будет ко мне: файл же пришел от меня и полосы в нем уже были. Поэтому для дизайнера это стремная история в любом случае.
КоньЕстДетей
10 лет на форуме
Сообщения 1 807 Реакции 930
Это да, но я как дизайнер на рип посмотреть не могу. А как клиент будет это сдавать в печать, что будет подписывать, будет ли смотреть пруфы и т.д. — большой вопрос. А в случае лажи в тираже претензия будет ко мне: файл же пришел от меня и полосы в нем уже были. Поэтому для дизайнера это стремная история в любом случае.
Мы ж не знаем куда ТС это покладёт потом ) Может я пропустил, но про печать речи не шло.
Если на стоки грузится, то как раз такое там и плавает.
