MEP Fabrication
Улучшены некоторые рабочие процессы изготовления инженерных систем.
- Оптимизирован переход от проектирования к изготовлению с поддержкой смещения ветвей, выравнивания и сопоставления оборудования. См. раздел Преобразование типовых элементов в элементы базы данных производителя.
- При перетаскивании концевых соединителей на прямых участках в компоновке производителя можно использовать автоматическое заполнение, чтобы создать соединение независимо от размера. См. раздел Заполнение пропусков в модели Revit Fabrication.
- При перезагрузке конфигурации значения длины сохраняются в моделируемых экземплярах, которые были переопределены.
- Повышена производительность при повторной загрузке конфигурации.
- Таблицы спецификаций, назначенные конкретным материалам, имеют приоритет над таблицами спецификаций, назначенными любому материалу.
- На палитре «Элементы базы данных производителя MEP» группа была переименована в палитру.
Список усовершенствований и улучшений в продуктах семейства Autodesk Fabrication 2022 см. в примечаниях к выпуску.
На уровень выше: Новые возможности Revit 2022
Autodesk Revit MEP
Autodesk Revit MEP — это специализированное решение, предназначенное для проектирования и расчета внутренних инженерных систем, а также выпуска документации по ним. В его основе лежит технология информационного моделирования зданий (BIM). Ключевые возможности Revit MEP позволяют выпускать рабочую документацию, выполнять расчеты, производить операции моделирования, а также обеспечивают широкие возможности для совместной работы.
Autodesk Revit MEP входит в программный комплекс AutoCAD Revit MEP Suite .
Организация совместной работы
В Autodesk Revit МЕР реализована возможность совместной работы над проектами в параметрической среде моделирования. Имеется несколько режимов совместной работы, в том числе общий доступ к проектным данным в реальном времени, формальное деление проекта на рабочие наборы, а также полное разбиение проекта на отдельные элементы и системы. Группы проектировщиков могут продуктивно сотрудничать и взаимодействовать на протяжении всего рабочего процесса.
Поддержка форматов DWG/DWF/DXF/DGN
Благодаря поддержке форматов DWG, DWF, DXF и DGN обеспечивается полная совместимость при обмене данными.
Интерфейс прикладного программирования (API)
API-интерфейс Autodesk Revit предоставляет возможность расширения функциональности продукта.
Интерфейс с внешними базами данных
Размещение данных модели Autodesk Revit MEP в базах данных, совместимых с ODBC, позволяет использовать различные средства сторонних производителей для оценки, планирования, организации снабжения и производства.
Публикация на Autodesk Buzzsaw
Возможность публикации на Autodesk Buzzsaw позволяет инженерам обмениваться проектными данными. Использование шаблона по умолчанию позволяет задать свойства для вида, а затем, когда придет время публикации или печати проекта, вернуть исходные значения.
Фотореалистичная визуализация
Заказчики имеют возможность увидеть фотореалистичные изображения инженерных систем в проектируемом здании еще до начала строительства. В Autodesk Revit MEP есть возможность выполнять визуализацию на 3D видах, добавляя такие компоненты, как источники освещения, деревья и кустарники, фигуры людей. Для того чтобы показать степень освещенности помещений, в модель добавляют солнечный свет. В качестве источников естественного освещения применяют элементы семейств из прозрачных материалов.
Моделирование отопительных, вентиляционных и трубопроводных систем
Интуитивные средства компоновки упрощают создание и модификацию модели. Autodesk Revit MEP автоматически обновляет виды модели и листы, помогая поддерживать согласованность проекта и документации к нему. Системы отопления и вентиляции создаются средствами 3D моделирования воздуховодов и трубопроводов. Модель можно легко изменять почти на любом виде, просто перетаскивая ее элементы. Работа с моделью осуществляется в любой проекции — в том числе на разрезах и фасадах. Все виды модели и листы автоматически обновляются при внесении изменений в проект. Это обеспечивает точность и согласованность чертежей и документации на всех этапах работы.
Проектирование систем ОВК и электрических систем в помещениях
Цветовая схема помещений помогает в визуальной передаче проектных идей коллегам и заказчикам. Теперь вам не придется тратить время на то, чтобы разбираться в чертежах и таблицах и обводить фрагменты планов цветными карандашами.
Все изменения в планах с цветовой схемой автоматически передаются в модель. Вы можете создать любое количество схем цветовых обозначений и работать с ними на протяжении всего проекта. Трехмерная технология моделирования воздуховодов и трубопроводов позволяет создавать системы ОВК, в которых с помощью цветовых схем проиллюстрированы значения проектного и фактического потока, зонирование и т.п. Цветовые схемы также можно создавать для электрических параметров — таких как силовая нагрузка и освещенность на единицу площади.
Параметрические компоненты
Функции работы с параметрическими компонентами в Autodesk Revit MEP предоставляют возможность наглядной графической реализации проектных идей. Такие компоненты можно применять в самых сложных инженерных системах, причем от пользователя не требуется знания языков программирования.
Трубы с уклоном
Revit MEP поддерживает моделирование труб с уклоном для различных систем водоснабжения и канализации. Вам необходимо всего лишь задать уклон участка и скомпоновать систему, а Revit MEP автоматически выполнит все расчеты. Если в функции выбрано несколько труб, соединенных фитингами, то все они получают заданный уклон. Вычисление уровней низа наклонных труб и маркировка концов участков трубопровода осуществляются автоматически, что позволяет свести к минимуму ручные расчеты.
Автоматическая трассировка воздуховодов
Между любыми двумя точками достаточно легко провести воздуховод. Наиболее подходящий для проекта вариант выбирается из множества предложенных программой. Трасса воздуховода строится с учетом предпочтительных соединений и выбранных фитингов. Автоматическая трассировка позволяет избежать утомительной компоновочной работы, высвобождает время для проработки деталей и расчетов. Любую из предложенных схем можно редактировать, что также упрощает компоновку.
Проверка систем (критический маршрут)
Программа позволяет быстро выявлять участки с большой потерей давления и перестраивать их, обеспечивая повышение производительности и эффективность проектирования. В Revit MEP имеются интерактивные возможности изменения фитингов, формы и конфигурации системы, позволяющие сразу же увидеть новые значения потери статического давления и свойств потока. Revit MEP показывает критическое направление потока для магистральных линий, отводов и для системы в целом.
Выпуск рабочей документации
Планы, разрезы, фасады, узлы и виды спецификаций автоматически формируются из модели, что обеспечивает точность отображаемой на них информации. Синхронизация видов модели с единой базой данных проекта обеспечивает согласованное управление изменениями. Технология информационного моделирования зданий (BIM) позволяет выпускать документацию высокого качества.
Браузер систем
Браузер систем позволяет легко выполнять проверку целостности инженерных систем, быстро обнаруживать несбалансированные нагрузки и неприсоединенные элементы. Гарантия того, что все элементы связаны с системами и отвечают требованиям по нагрузке, важна для правильного подбора размеров. Autodesk Revit MEP дает проектировщикам уверенность, что инженерные системы зданий скомпонованы правильно.
Автоматическое поддержание актуальности чертежей
Разрезы, фасады и ссылки на фрагменты предельно точны. Все данные, графики, узлы, спецификации, чертежи и листы в комплекте документации отражают текущее состояние проекта. Проектировщику больше не нужно тратить долгие часы на координацию отдельных элементов документации: Revit MEP делает это автоматически.
Импорт и экспорт компонентов ACIS
Продукты на базе Autodesk Revit способны загружать и сохранять тела в формате ACIS. Тем самым упрощается процедура обмена моделями Autodesk Revit MEP и приложениями для архитектурно-строительного проектирования, основанными на AutoCAD. Вы можете импортировать 3D твердотельные объекты или вставлять их как внешние ссылки в AutoCAD Architecture или AutoCAD MEP
Перепады напряжений и коэффициенты снижения мощности
Определение перепадов напряжений и коэффициентов снижения мощности обогащает проект важной инженерной информацией.
Расчет освещенности
В Revit MEP используется метод деления помещения на зоны для автоматического расчета уровней освещенности. Пользователь задает значение отражательной способности поверхностей помещения, подключает стандартные IES-файлы, задает высоту рабочей плоскости, после чего система рассчитывает среднее значение освещенности.
Расчет размеров и падения давления для труб и воздуховодов
Встроенные расчетные функции Autodesk Revit MEP позволяют пересчитывать размеры и определять перепады давления согласно строительным нормам и правилам. Размеры и конструктивные параметры элементов воздуховодов и трубопроводов динамически обновляются, дополнительные программные средства привлекать здесь не нужно. Метод подбора размеров задается в функциях Duct Sizing и Pipe Sizing. Для воздуховодов доступны функции учета трения воздуха, допустимых скоростей, расчет потерь давления и функция уравнивания потерь на трение, а для трубопроводов — учета трения и допустимых скоростей.
Занятия проводятся по официальным учебным пособиям Autodesk, Altium и по авторским пособиям по Plaxis, разработанным преподавателями нашего учебного центра.
Autodesk Revit MEP
Autodesk Revit MEP — программный комплекс для проектирования внутренних инженерных коммуникаций. Включает в себя инструментарий по проектированию систем вентиляции, отопления, теплохолодоснабжения, электроосвещения и электроснабжения.
Autodesk Revit MEP входит в состав Autodesk Revit и отраслевую Коллекцию для проектирования и строительства промышленных и гражданских объектов.
Что нового в Autodesk Revit MEP
Единицы расхода в трубопроводах
При определении проектных единиц для трубопроводов теперь можно задать значения для параметра «Расход» в литрах в минуту (л/мин).
- Для повышения производительности при работе с большинством систем воздуховодов и трубопроводов в раскрывающийся список «Вычисления» добавлено новое значение — «Производительность». Если выбрано значение «Производительность», расчеты на системном уровне не обрабатываются. Если выбрано значение «Нет», в системе будут поддерживаться логические разделы.
- Для повышения производительности при работе с большими типами систем, например «Система пожаротушения» и «Вентиляция», а также с другими типами классификации систем в раскрывающийся список «Вычисления» добавлено новое значение — «Только объем». Если для параметра «Вычисления» выбрано значение «Нет», параметр «Объем» не будет рассчитан. Если для параметра «Вычисления» выбрано значение «Только объем», параметр «Объем» будет рассчитан. В обновленных проектах для параметра «Вычисления» задается значение «Только объем» в имеющихся системах, в которых для параметра вычислений ранее было выбрано значение «Нет».
Оптимизация привязок
При работе с большими моделями систем можно будет увидеть некоторое улучшение функциональности привязок. К удаленным привязкам теперь относятся только те объекты, которые находятся в обозримой части вида, а не на его границах. Кроме того, фильтры привязок зависят от масштаба изображения: чем больше масштаб, тем меньше элементов участвуют в удаленной привязке. Если функция «Привязка к дальним объектам» отключена, привязка к соединительным элементам в связанных файлах исключается. Деталировка инженерных систем по базам данных производителей компонентов.
Субподрядчики, привлекаемые для изготовления инженерных систем, могут выполнять деталировку прямо в Revit, работая с библиотеками продуктов семейства Autodesk Fabrication (Autodesk Fabrication CADmep, Autodesk Fabrication ESTmep и Autodesk Fabrication CAMduct). Это делает модель еще более скоординированной. Для компонентов базы данных производителя предусмотрены подробные определения соединений, детальное управление определениями фитингов и стандартные значения длины сегмента, что обеспечивает точность метража и количества деталей, улучшая тем самым координацию.
Также в программе доступны новые возможности, относящиеся ко всем разделам проектирования и появившиеся во всех программах линейки Revit.
Рамка выбора
Появилась новая функция, позволяющая быстро изолировать выбранные элементы на свободном 3D-виде.
Разрешить навигацию во время перерисовки
Для повышения производительности при навигации по виду можно использовать эту новую функцию, чтобы при перемещении по модели временно отключить отображение ее элементов. Эта функция позволяет осуществлять плавную и непрерывную навигацию по модели, панорамирование, зумирование и вращение вида по орбите, при этом вам не придется ждать построения элементов чертежа на каждом этапе. Эта функция по умолчанию активирована.
Повернуть условный север
В дополнение к элементам поворота модели с помощью этого инструмента также можно повернуть элементы узлов на виде, включая текстовые примечания, линии детализации, цветовые области, пометочные облака и многое другое. Этот инструмент доступен только при работе с видами в плане.
Открыть вид листа
Чтобы быстро открыть и идентифицировать лист, на который помещен вид, в Диспетчере проекта щелкните правой кнопкой мыши имя вида и нажмите кнопку «Открыть лист». Команда «Открыть лист» в контекстном меню не доступна, если вид не помещен на лист, или если вид является спецификацией или легендой. (Легенды и спецификации можно размещать на нескольких листах.).

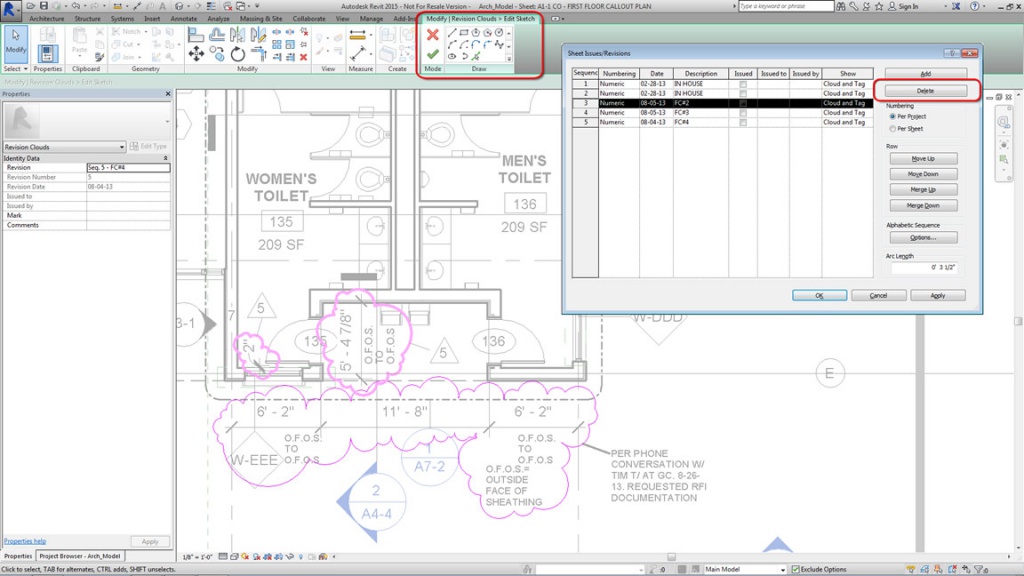

- Возможность выбора нескольких строк в диалоговом окне упрощает удаление нескольких изменений за раз.
- Начальную цифру в последовательности можно изменить на нуль или любое положительное число.
- Вместо буквенной последовательности теперь применяется алфавитно-цифровая, в которой может использоваться последовательность из любых символов. Каждое значение в последовательности может состоять из нескольких символов.
- Можно добавить префикс и/или суффикс, отображаемый со значениями в последовательности.
Подробнее о возможностях Revit MEP
Выполнение расчетов и анализа
Для каждой детализированной модели предусмотрена возможность выполнить расчет энергопотребления. Соответствующая аналитическая модель будет создана автоматически с учетом элементов проектируемого сооружения. Пользователи могут отправлять модели в Green Building Studio, что позволит выполнить анализ с применением DOE2.2. Готовые результаты можно просмотреть и сравнить в процессе работы над моделью. Благодаря функциональности приложения пользователи смогут обосновать принятые проектные решения.
В приложении есть инструменты Energy Analysis for Revit для расчета энергопотребления на начальном этапе проектирования. Чтобы сравнить результаты таких расчетов для разных вариантов проекта, можно использовать технологию облачных вычислений, которые реализованы на веб-сервисе Green Building Studio. Сервис доступен для владельцев подписки Maintenance Subscription. Наглядность полученных результатов обеспечивает представление расчетов в графическом виде.
Совместная работа
Каждый проект можно связать с файлом IFC с помощью инструмента Link IFC. В процессе работы каждое обновление таких файлов и перезагрузка приведут к применению изменений к выбранному проекту. Благодаря связанной геометрии достигается более высокая точность и обеспечивается перенос связанных параметров в среду Revit с соответствующими значениями и единицами измерения.
Благодаря целому ряду инструментов возможна совместная работа над проектом сразу нескольких пользователей. При этом результаты совместного проектирования можно сохранить в общем файле.
Совместную работу распределенных проектных групп обеспечивает Revit Server. Пользователи могут обмениваться данными и вносить изменения в выбранные модели по сети Интернет (WAN). Все проекты Revit сохраняются на одном сервере, к которому получают доступ пользователи локальных серверов. Средства резервирования позволяют сохранять результаты проектирования даже при отсутствии связи с сервером.
В приложении доступно взаимодействие с Vault Collaboration, что позволяет оптимизировать информацию по архитектурному или межотраслевому проектированию, начиная с планирования и заканчивая подготовкой проекта и строительством сооружений. Такой подход значительно экономит время работы проектных групп и повышает точность полученных данных. Процесс управления данными выполняется без лишних действий, так что специалисты не будут отвлекаться от работы над проектом.
Подписчикам Maintenance Subscription (Building Design Suite Premium и Ultimate) предлагается воспользоваться облачными ресурсами Autodesk 360. Такой доступ позволяет быстро и максимально эффективно выполнить визуализацию и расчеты энергопотребления. При этом облачные технологии высвобождают ресурсы ПК, которые можно задействовать для решения других задач.
Сертификат IFC (BuildingSMART International) позволяет импортировать и экспортировать данные в формат IFC version 2×3 Coordination View. Сертификацию прошли приложения Architecture, Structure и MEP.
В приложении реализована двусторонняя связь со сторонними расчетными программами (Robot Structural Analysis Professional). Обновление модели происходит сразу после анализа с учетом полученных данных. Благодаря технологии параметрического управления изменениями достигается согласованность выбранных моделей со строительными чертежами. Приложение обеспечивает передачу аналитической информации в сторонние системы автоматизированного проектирования, а также расчетов строительных конструкций.
- снятие связей, граничные условия;
- все виды и варианты нагрузок;
- свойства выбранных материалов, профилей.
В приложении реализован механизм проверки моделей на наличие пересечений.
Работа с проектами
Функция обрезки и удлинения выбранных элементов включает возможность сделать выбор отдельных компонентов с помощью рамки. Если выделение происходит справа налево, то будут выделены все элементы, даже захваченные частично, а захват рамкой слева направо выделит только элементы, которые целиком попали в выделение. Такая функциональность значительно повышает производительность и снижает количество шагов для выделения элементов.
В приложении доступна настройка порядка параметров семейства, который будет соответствовать стандартам, принятым на предприятии. При добавлении новых параметров в группу список формируется по возрастанию в алфавитном порядке.
Сортировать параметры по возрастанию или убыванию можно кнопкой «Порядок сортировки». Чтобы изменить порядок отображения параметра в группе, достаточно воспользоваться кнопками «Вверх» и «Вниз». Все изменения параметров экземпляра сохраняются в палитре «Свойства», а параметры типа можно сохранить в окне «Свойства типа».
Чтобы ускорить освоение инструментов приложения, для параметров семейств предусмотрены подсказки, которые можно настроить, описав параметры и способы их использования. В результате значительно сокращается время освоения всех возможностей приложения.
При проектировании воздуховодов и трубопроводов можно выбрать способы расчета падения давления по уравнению Халанда или формуле Колбрука. Наиболее подходящий способ расчета можно найти в разделе «Механические параметры». Возможность выбрать способ расчета позволяет учесть целый ряд параметров и повышает точность механических вычислений по региональным вариациям собственной формулы Revit MEP.
Настройки кода по классификатору в диалоговом окне «Параметры кода по классификатору» обеспечивают выбор местоположения для хранения файла UniformatClassifications.txt. Индикатор предупреждения позволяет своевременно получить предупреждение об ошибках чтения этого файла или повторной загрузке. Даже в случае отсутствия файла его последняя версия будет загружена при открытии документа.
Пользователям приложения доступны инструменты концептуального проектирования. В результате значительно упрощена работа с эскизами и моделями произвольной формы. Проектирование различных строительных сооружений и конструкций позволяет определить каждую форму и геометрию в виде реальной части строения. Такой подход обеспечивает плавный переход к разработке проекта и дальнейшей подготовке соответствующей документации. Предусмотрено автоматическое создание параметрического каркаса форм с высокой точностью проектирования и гибкостью.
В приложении реализован удобный доступ к библиотечным компонентам с помощью Autodesk Exchange. Получить и установить его можно через сеть Интернет прямо из приложения Revit. В результате применения библиотек компонентов упрощается работа с достаточно сложными проектами.

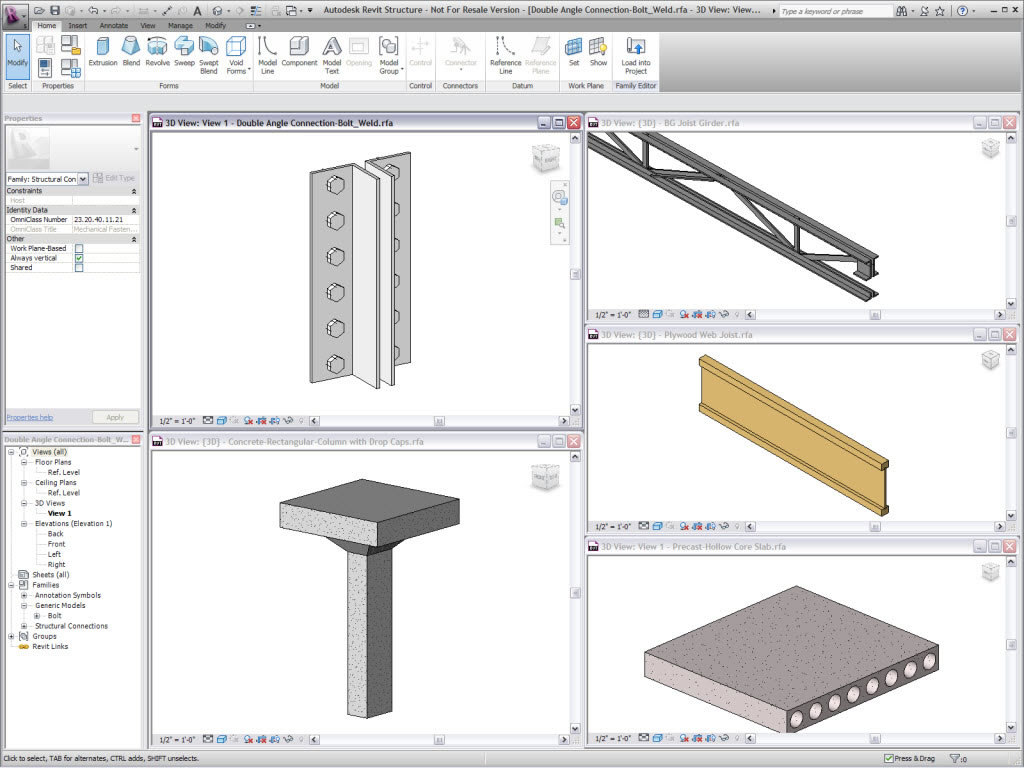

Применение параметрических компонентов (семейств) позволяет создавать любые элементы строительных конструкций и сооружений. Для этого используется графическая среда, позволяющая работать с проектными решениями и формами, а также детально оформить предполагаемую концепцию проектирования. Параметрические компоненты широко применяют для сложных сборок (мебель, оборудование и т. д.) и элементарных конструкций (стена, колона и т. д.). Чтобы работать с семействами, пользователю не понадобится знание языков программирования.
Хранение всех данных по модели Revit осуществляется централизовано. В случае внесения изменений в тот или иной компонент будет обновлена вся модель.
Пользователям приложения доступна работа с цветовыми схемами помещений на планах систем электропитания, водоснабжения, отопления, канализации и т. д. Благодаря цветовым схемам помещений достигается наглядность выбранных проектных решений и упрощается подготовка презентаций для заинтересованных лиц. В результате можно легко разобраться в предоставленных чертежах, таблицах и другой проектной документации.
При внесении изменений в цветовую схему они автоматически будут обновлены для всего проекта, что обеспечит согласованность работы. Применение технологии трехмерного моделирования воздуховодов и трубопроводов обеспечивает создание систем отопления, водоснабжения и канализации с цветовой иллюстрацией целого ряда значений (проектные и фактические потоки, зонирование и т. д.). В процессе разработки различных проектов зданий можно использовать цветовые схемы и для определенных электрических параметров (силовая нагрузка, освещенность на единицу площади).
В процессе разработки систем трубопроводов и электрики пользователям доступны самые разные компоненты (связь, передача данных, пожарная безопасность, вызов медперсонала и т. д.). Проектирование предполагает возможность моделирования кабельных лотков и коробов, для чего предназначены специальные инструменты. При разработке кабельных лотков и коробов возможна разводка вместе с фитингами или без этих элементов. Благодаря панелям управления и индивидуальным управляющим устройствам можно быстро подключить необходимое оборудование.
Наличие браузера систем позволяет работать с выбранными участками инженерных систем. Для внесения изменений можно выбрать нужную систему и заниматься только ее компонентами. Разработка проектов позволяет показывать только ту систему, с которой в определенный момент работают специалисты, а остальные инженерные коммуникации можно просто скрыть.
Чтобы правильно подобрать размеры компонентов тех или иных систем, реализован механизм проверки связанности элементов, а также соответствия нормам нагрузки. В процессе проектирования пользователь сможет воспользоваться всей необходимой информацией по любой части выбранной системы: общая электрическая нагрузка, воздушные потоки и текучие среды.
В приложение внесен целый ряд изменений для инженерных систем. Улучшения коснулись функций создания типоразмеров воздуховодов и трубопроводов с учетом выбранных пользователем параметрам. При необходимости можно выбрать свойства графических переопределений в виде цвета, веса линий и образцов штриховки, а также назначить для систем объекты без подключения к соответствующему оборудованию. К выбранной геометрии можно создать пояснения с применением аббревиатуры системы.
В приложении возможно проектирование инженерных сетей с созданием наклонных труб, что существенно повысит производительность при разработке систем трубопроводов. Любые параметры наклонных труб легко перенести в выбранный проект, для чего достаточно задать значение уклона участка, подобрать подходящую компоновку системы. Все необходимые расчеты будут выполнены автоматически.
При выборе сразу нескольких труб с фитингами всем им придается определенный уклон. Уровни низа наклонного трубопровода, а также маркировка концов участков рассчитываются в автоматическом режиме, что практически исключает ручную работу. Наличие динамических экранных подсказок позволяет придерживаться определенного высотного уровня при выполнении трассировки наклонного трубопровода.
Чтобы воспользоваться данными лазерного сканирования, предусмотрен ряд инструментов для работы с облаками точек. Использовать такую информацию можно прямо в BIM-процессе. В результате ускоряется разработка проектов реконструкции и модернизации любой сложности. Благодаря визуализации облаков точек обеспечивается удобство разработки моделей для сданных в эксплуатацию сооружений. Во всех случаях приложение позволяет получить точные и достоверные данные.
Для сохранения рабочего вида пользователи могут воспользоваться шаблонами временных видов. Сохранить свойства после редактирования можно без изменения имеющегося варианта.
Подготовка документации
При подготовке проектной документации пользователи могут работать с невидимыми линиями. Предусмотрена возможность включить или отключить отображение соответствующих графических элементов. Скрыть или показать невидимые линии геометрии можно для любой категории того или иного вида.
Изменения параметра «Показать невидимые линии» позволяют выбрать режим отображения для текущего вида или его шаблона. С помощью инструмента будет легко просмотреть невидимые линии проемов в выбранных поверхностях (стены, перекрытия и т. д.). Настройка автоматического отображения этих элементов чертежа на трехмерных видах позволяет повысить наглядность соответствующей рабочей документации.
В процессе проектирования пользователи могут удалить изменения и быстро подготовить эскиз формы пометочных облаков. Вместе с изменениями из системы будут удалены связанные облака и марки. При подготовке эскизов форм пометочных облаков пользователю доступны такие стандартные инструменты для рисования, как отрезок и прямоугольник. Изменение направления дуги в форме облака происходит путем нажатия клавиши пробел. Чтобы выбрать минимальную длину дуги для пометочных облаков, можно использовать диалоговое окно «Даты утверждения/изменения листов».
Благодаря улучшениям в маркировке подгонка выноски и отвода в случае перемещения маркированного компонента или при перетаскивании заголовка марки осуществляется с учетом текста самой выноски. Часть такой выноски (элемент – отвод) становится гибкой, а другая часть (отвод – марка) полностью фиксирована.
При разработке изолированных, ленточных фундаментов, фундаментных плит можно использовать свойство экземпляра «Отметка сверху», которое позволяет задать соответствующее значение для самой высокой точки, а также плоскости фундамента. Подобные данные нужны при подготовке проектной документации.
Воспользоваться улучшенными спецификациями и ведомостями материалов можно, выбрав разделы «Параметры», «Фильтр», «Общий итог». В спецификациях («Базовая зависимость», «Смещение снизу», «Зависимость сверху», «Смещение сверху» и «Неприсоединенная высота») можно выбрать параметры зависимости стены сверху и снизу. Для настройки общего итога доступно поле «Заголовок пользовательского общего итога», а также расширенные до 8 строк параметры «Фильтр» свойств спецификации.
В любую спецификацию можно добавить графические изображения, которые легко связываются с экземплярами и типами элементов. После добавления изображение сразу отображается на выбранном листе.
Параметры ключевых пометок можно изменить в упрощенном диалоговом окне, в котором указан единственный путь: абсолютный/относительный/папка библиотеки. В случае появления ошибок чтения файла ключевых пометок или его повторной загрузке пользователь получит предупреждение, для чего в приложении используется новый индикатор. При открытии документа сразу загружается последняя версия файла и пользователь сможет добавить марки ключевых пометок, даже если их не существует.
В приложении предусмотрены функции изменения вида после создания ссылки. Если потребуется, то ссылку легко изменить, используя ссылочные фрагменты, разрезы и фасады.
При создании копии выбранного вида она получает имя «Копия 1». В случае зависимой копии наименование будет выглядеть, как «Зависимый 1». Любой скопированный вид сразу выделяется в окне «Диспетчер проектов» с возможностью быстрого переименования. Открыть копию вида можно в области рисования.
Добавить марку с определенным числовым значением можно вдоль воздуховода или трубопровода с резьбой и изменением по всей своей длине. Благодаря такому улучшению в марке появляется текст «Несколько значений», а в приложении отображается фактическое значение по местоположению марки или выноски.
В процессе проектирования строительных конструкций и строений возможно взаимодействие с внешними базами данных. Любую информацию о модели легко передать в ODBC базы, благодаря чему достигается необходимая совместимость со сторонним ПО. Передача данных возможна в программы расчета стоимости, планирования, а также составления заказов, управления эксплуатацией того или иного объекта.
Чтобы добиться требуемой гибкости и динамичности проектных работ, в спецификации панелей предусмотрено отображение показателей нагрузки. Пользователю доступно объединение многополюсных слотов в общую ячейку. Для каждой цепи возможно отображение классификации нагрузок и показателей.
Нанести маркировку любого компонента выбранной инженерной системы можно еще при размещении таких элементов (в прошлом подобная процедура выполнялась отдельно). Маркировка доступна практически для всех категорий объектов приложения Revit. Это позволяет быстро и эффективно проектировать достаточно сложные конструкции или строения.
Работать над проектами в приложении Revit могут специалисты самых разных дисциплин. При необходимости модели зданий или площадок с определенными метаданными легко экспортируются в программу проектирования объектов инфраструктуры AutoCAD Civil 3D. В само приложение можно импортировать компоненты Autodesk Inventor (3D-проектирование механизмов).
В приложении реализован механизм контроля процесса форматирования спецификаций, а также улучшен доступ к информационным моделям любых строительных сооружений. Более совершенные спецификации обеспечивают удобство управления представлением определенной информации и позволяют добиться соответствия принятым стандартам (ГОСТ, СНиП). Поскольку в любую спецификацию можно добавить графические изображения, то значительно упрощается работа с необходимой информацией по проекту. Расширенный доступ к данным модели позволил добавить в спецификации новые категории и параметры.
При проектировании определенных сооружений пользователи могут подготовить ведомости материалов с указанием соответствующей стоимости. Добиться высокой точности таких операций позволяет механизм параметрического управления изменениями.
Приложение поддерживает работу с форматами DWG, DWF, DXF, DGN, IFC. Такая функциональность открывает доступ к импорту и экспорту, установке ссылок на данные в Revit. Пользователи приложения смогут обмениваться информацией и заниматься совместной разработкой проектов.
Особенности визуализации
С помощью специального инструмента «Эскизные линии» можно создать чертеж в виде эскиза, нарисованного вручную. Пользователю доступен выбор двух параметров изменения внешнего вида таких линий: дрожание и выступ. Использовать «Эскизные линии» можно в любом виде, продолжая работу над проектом. Применение подобного инструмента значительно повышает наглядность документации, которая нужна для презентации тех или иных проектных решений.
Механизм экранного сглаживания усовершенствован и позволяет настроить целый ряд параметров вывода изображения с возможностью задействовать сглаживание для выбранных видов. В результате снижается нагрузка на систему и повышается производительность при отображении графики.
Использование перемещенных видов выбранного строения существенно упрощает понимание структуры здания и последовательности формирования объектов в процессе строительства. Доступна настройка видов в зависимости от предпочтений пользователя.

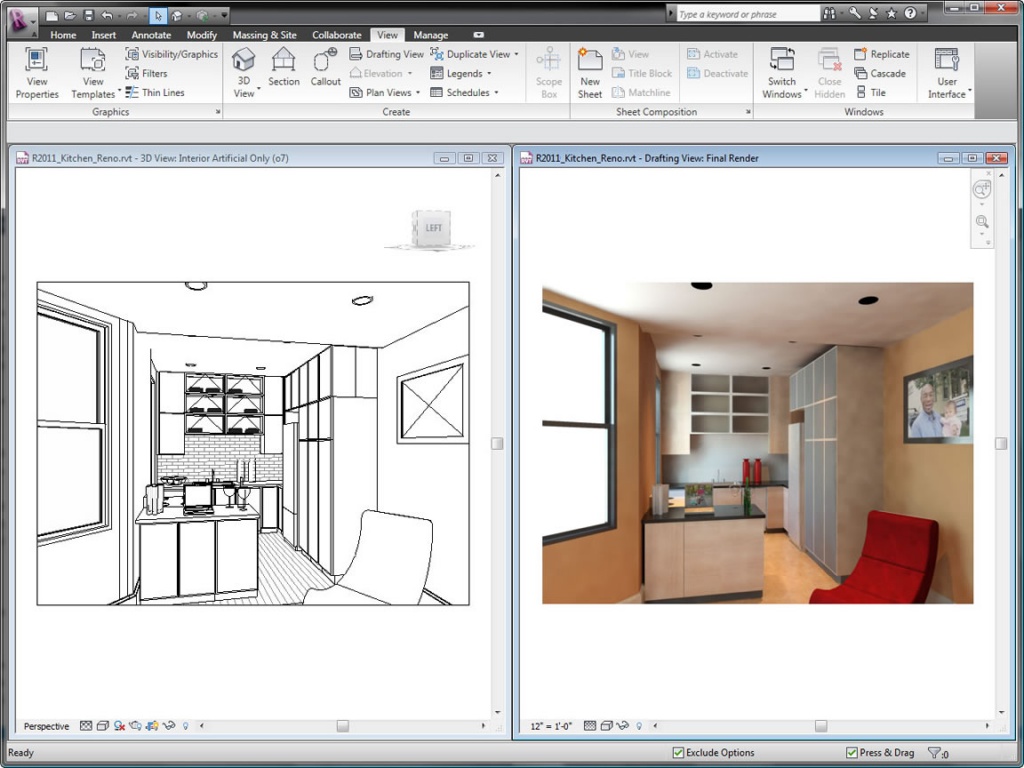

В процессе работы над проектами пользователи могут выполнить фотореалистичную визуализацию моделей. Добиться высокого качества удается благодаря системе рендеринга mental ray с удобным интерфейсом и высокой скоростью обработки данных.
Благодаря возможности создавать визуализации с использованием облачного рендеринга значительно экономятся средства и время совместной работы над проектом. При этом создать фотореалистичные графические изображения можно без использования специализированного оборудования.
