Эксплуатация ВЛИ 0,38 кВ

Воздушные линии напряжением 0,38 кВ с самонесущими изолированными проводами относятся к электроустановкам напряжением до 1 кВ с глухозаземленной нейтралью.

Надежность работы ВЛИ по сравнению с ВЛ повышается за счет отсутствия стеклянной линейной изоляции, а также последствий климатических воздействий: исключены схлестывания проводов от непосредственного влияния ветра и гололеда, а также следствие касания веток деревьев; практически исключены обрывы проводов благодаря применению изолированных проводов повышенной механической прочности; отсутствуют отключения из- за попадания на провода различных предметов.

Эксплуатация ВЛИ во многом упрощается и удешевляется благодаря их конструктивному исполнению. Вследствие отсутствия открытых токоведущих частей существенно повышается электробезопасность как обслуживающего персонала, так и населения. Облегчается возможность выполнения работ (в том числе подключение новых потребителей) на ВЛИ без снятия напряжения с минимальным использованием специальных защитных приспособлений. Затрудняется возможность хищения электроэнергии.

Для определения фаз при подключении к линии потребителей самонесущие изолированные провода (СИП) должны иметь по всей длине (шаг 0,5 м) заводскую маркировку фазных проводов и проводов уличного освещения.

Запрещается проводить монтаж проводов на ВЛИ при температуре воздуха ниже -10 °С.

Нагрузочная способность самонесущих изолированных проводов.

Длительно допустимая температура нагрева токопроводящих жил током не должна превышать 70 °С для проводов, изолированных термопластичным полиэтиленом, и 90 °С — изолированных сшитым полиэтиленом.

Длительно допустимые токовые нагрузки на провода зависят от их сечения, температуры окружающей среды и интенсивности солнечной радиации (для условий Средней полосы порядка 600 Вт/м 2 ).

Кратковременно допустимая температура жил при коротких замыканиях не должна превышать 130 °С для проводов с изоляцией из термопластичного и 250 °С — из сшитого полиэтилена.

При неравномерной нагрузке фаз линии проверка на длительно допустимые токи производится для наиболее загруженной фазы. Замер нагрузок на ВЛИ должен производиться ежегодно при максимуме нагрузок по графику. Величина длительно допустимой нагрузки на линию и результаты измерений должны быть занесены в паспорт ВЛИ.

Заземление.

Для обеспечения нормальной работы электроприемников, нормируемого уровня электробезопасности и защиты от атмосферных перенапряжений на ВЛИ должны быть выполнены заземляющие устройства в соответствии с ПУЭ.

Периодичность испытаний

Периодичность испытаний ВЛИ предусматривается перед вводом в эксплуатацию, а также в процессе работы.

В процессе эксплуатации устанавливается следующая периодичность испытаний: первое испытание через год после включения линий в работу; последующие — при необходимости (после ремонта, реконструкции, подключения новых нагрузок и т.п.). Отдельные виды испытаний проводятся с указанной ниже периодичностью.

Профилактические испытания изоляции ВЛИ мегомметром на напряжении 2,5 кВ выполняются при необходимости, но не реже 1 раза в 6 лет. Испытания проводятся после отсоединения (отключения) от линии всех потребителей.

Испытания изоляции жил СИП, их соединений и ответвлений от них выполняются при необходимости, но не реже 1 раза в 6 лет.

Измерение общего сопротивления всех заземлителей нулевого провода, а также отдельных заземлителей опор, имеющих наружные спуски с доступными с земли болтовыми соединениями, проводятся не реже 1 раза в 6 лет. Измерения должны выполняться в периоды наибольшего высыхания грунта.

Выборочный контроль состояния заземлителей с их раскопкой и замером сопротивления производится выборочно на 2 % железобетонных опор в местах возможного их повреждения, агрессивных грунтах и населенной местности не реже 1 раза в 12 лет.

Визуальный контроль наличия цепи между заземлителями и заземляемыми элементами осуществляется ежегодно при осмотрах ВЛИ.

Измерение тока однофазного короткого замыкания на нулевой провод проводится при изменении длины или сечения проводов ВЛИ (или ее участков), но не реже 1 раза в 12 лет.

Результаты испытаний оформляются протоколом и заносятся в паспорт линии.

Монтаж ВЛИ до 1 кВ

Воздушной линией электропередачи напряжением 0,38/0,22 кВ с самонесущими изолированными проводами (ВЛИ) называется электроустановка, предназначенная для передачи электроэнергии потребителям по самонесущим изолированным проводам, прикрепленным при помощи арматуры к опорам, стенам зданий и сооружениям.

Самонесущими изолированными проводами (СИП) называются провода, состоящие из нескольких изолированных фазных жил, скрученных поверх изолированной или неизолированной несущей жилы. Несущая жила используется в качестве «нулевой».

Ответвлением от ВЛИ к вводу в здание называется участок СИП от места подключения к магистрали ВЛИ до места подключения к проводам ввода в здание. Ответвления от ВЛИ к вводам в здания в строительную длину линии не входят.

Самонесущие изолированные провода по конструктивному исполнению относятся к изолированным незащищенным проводам и предназначены для прокладки на открытом воздухе.

Кабельные вставки в ВЛИ и ответвления от них должны выполняться в соответствии с требованиями гл. 2.3 ПУЭ.

Область применения ВЛИ не ограничивается и определяется технико-экономическими расчетами с учетом повышенной надежности электроснабжения. ВЛИ рекомендуется применять в местах прохождения трасс по зеленым насаждениям, лесам, садам, вблизи детских, школьных и учебных учреждений, в населенных пунктах и других местах, а также совместно с кабельными линиями.

Провода.

На ВЛИ применяются самонесущие изолированные провода с неизолированной или изолированной несущей нулевой жилой. Все виды механических нагрузок и воздействий должны восприниматься несущей нулевой жилой.

По условиям механической прочности следует применять СИП с сечением несущей жилы, мм2, не менее: на ответвлениях к вводам в здания — 16 (допускается применять провод 2×10 мм2); на магистралях — 35.

Длина пролета на ответвлениях к вводам должна определяться расчетом, в зависимости от прочности опоры, на которой выполнено ответвление, габаритов подвески проводов, количества и сечения жил ответвления, а также климатических условий. Провода ответвлений к вводам должны иметь анкерное крепление.

Фазные провода магистрали ВЛИ должны быть выполнены из алюминиевого сплава и иметь сечение не менее 25 мм2.

Арматура.

Крепление СИП, соединение их жил и ответвления от них следует выполнять с применением специальной арматуры: сцепной, поддерживающей, натяжной, соединительной и контактной.

Сцепная арматура предназначена для крепления поддерживающих и натяжных зажимов к опорам, стенам зданий и сооружениям. К ней относятся крюки и кронштейны.

Поддерживающая и натяжная арматура предназначена для крепления нулевой жилы СИП на опорах, стенах зданий и сооружениях. К ней относятся поддерживающие и натяжные зажимы. Арматура должна иметь конструкцию, препятствующую истиранию изоляции жил.

Соединительная арматура предназначена для соединения жил СИП на магистралях ВЛИ и ответвлениях к вводам в здания с проводами вводов. К ней относятся соединительные зажимы для нулевой несущей жилы, фазных и фонарной жил, а также вводов. Соединительная арматура должна позволять выполнять соединения жил СИП как в петлях опор анкерного типа, так и в пролетах ВЛИ. Все перечисленные соединительные зажимы должны иметь изоляцию токоведущих частей.

Контактная арматура предназначена для выполнения ответвлений от жил СИП. К ней относятся ответвительные зажимы: от фазных, фонарной жилы, ответвительные зажимы от нулевой жилы для светильников уличного освещения, а также специальные ответвительные зажимы.

Опоры.

Тип опоры ВЛИ, их определение, назначение, область применения, а также предъявляемые к ним требования аналогичны предъявляемым к опорам ВЛ 0,38 кВ и должны соответствовать пп. 2.4.27—2.4.35 ПУЭ.

Номенклатура опор ВЛИ должна допускать: подъем на опору электромонтера при помощи специальных инвентарных приспособлений; установку светильников уличного освещения; подвеску проводов сети проводного вещания (ПВ); устройство одно- и трехфазных ответвлений к вводам в здания; подвеску двух цепей ВЛИ как с подвеской проводов ПВ, так и без них.

Защита от перенапряжений.

Для обеспечения нормальной работы электроприемников, нормируемого уровня электробезопасности и защиты от атмосферных перенапряжений на ВЛИ с глухозаземленной нейтралью в соответствии с требованиями ПУЭ должны быть выполнены заземляющие устройства, предназначенные для повторного заземления нулевой жилы СИП, защиты от атмосферных перенапряжений и заземления вентильных разрядников.

Общее сопротивление растеканию тока заземлителей линии в любое время года не должно превышать 10 Ом.

Для удельного сопротивления более 100 Ом м допускается увеличение указанной нормы, но не более чем в 10 раз.

Элементы электроустановок, не оговоренные в настоящих указаниях, заземляются в соответствии с ПУЭ (гл. 1.7). Заземляющие проводники должны иметь диаметр не менее 6 мм.

Устройства заземления ВЛИ — 0,38 кВ типа УЗ ВЛИ ТУ ВУ 400195584.025-2006

Устройства заземления ВЛИ — 0,38 кВ типа УЗ ВЛИ ТУ ВУ 400195584.025-2006

•
•
•
•
•

Характеристики

Провода, кабели, прочая продукция
По запросу

Описание проекта

Устройства заземления предназначены для стационарного выполнение заземления ВЛИ-0,38 кВ в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1000 В.

Устройства заземления ВЛИ-0,38 кВ (УЗ ВЛИ) устанавливаются на железобетонных стойках трапециидального сечения СВ 95 и СВ 110.

Вывод проводов осуществляется снизу УЗ ВЛИ.

Дверь УЗ ВЛИ имеет уплотнение из резинового профиля и запорно-натяжное устройство.

УЗ ВЛИ имеет защитный козырёк, предохраняющий от затекания воды во внутрь.

Конструкцией УЗ ВЛИ предусмотрена возможность замены коммутационных аппаратов без его демонтажа.

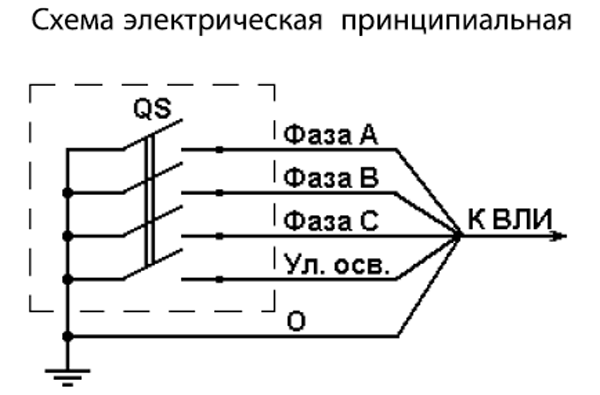

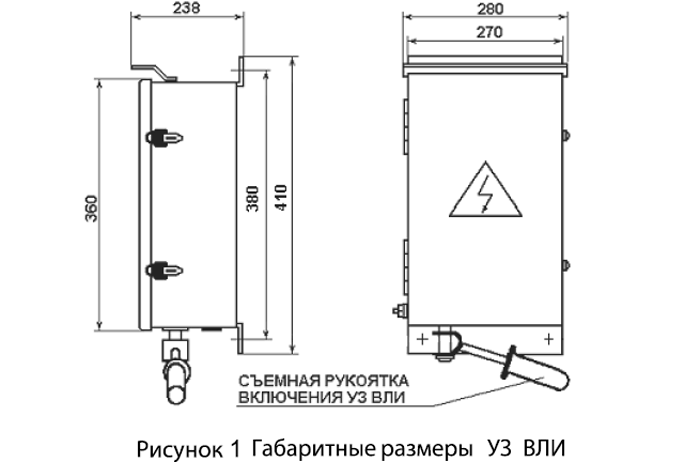

Габаритные и установочные размеры УЗ ВЛИ приведены на рисунке 1, схема электрическая принципиальная — на рисунке 2, схема установки УЗ ВЛИ на стойках СВ 95 (СВ 110) — на рисунке 3.

Условия эксплуатации:

• наибольшая высота над уровнем моря — не более 1000м;
• рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 о С;
• тип атмосферы — II по ГОСТ 15150-69;
• УЗ ВЛИ не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
• рабочее положение — вертикальное.

Степень защиты — IP43 по ГОСТ 14254-96.

Вид климатического исполнения — У1 по ГОСТ 15150-69.

Средний срок службы УЗ ВЛИ — 20 лет.

Гарантийный срок эксплуатации — 3 года со дня ввода УЗ ВЛИ в эксплуатацию, при соблюдении условий транспортирования, хранения и эксплуатации.

В комплект входят:

• устройство заземления — 1 шт., в том числе: ручной привод — 1 шт.; шлейфы проводов подключения к ВЛИ — 1 компл.; хомут крепления шлейфов проводов подключения к опоре — 3 компл.; узел крепления щитка к опоре — 2 компл.;
• паспорт;
• схема электрическая.

Основные параметры УЗ ВЛИ

Наименование параметра	Значение параметра
Номинальное напряжение, В	380
Номинальный ток, А	250
Ток термической стойкости в течение 1 с, кА, не менее	3,2
Номинальная частота, Гц	50
Механическая износостойкость, циклов, включение — произвольная пауза — отключение	2000
Количество полюсов, шт.	4 (3 ф. +1 ул. осв.)
Количество шлейфов для подключения к ВЛИ, шт.	5 (3 ф. +1 ул. осв. + 0)
Длина шлейфов проводов (5САПсш 1х35), м	6
Масса, кг, не более	15

Устройство заземления УЗ ВЛИ типа УЗ СИП-0,38 кВ в Беларуси

Предназначено для стационарного выполнения закорачивания и заземления ВЛИ-0,4 кВ в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1000 В.

Предназначено для стационарного выполнения закорачивания и заземления ВЛИ-0,4 кВ в начале и в конце каждой магистрали ВЛИ, длинных линейных ответвлений, в местах установки секционирующих пунктов, а также в местах пересечения с ВЛ выше 1 кВ. Данное решение по организации заземления ВЛИ, обеспечивающее безопасность работ, является сегодня наиболее надежным и удобным в эксплуатации. Устройство заземления УЗ ВЛИ типа УЗ СИП-0,38 кВ устанавливается на железобетонных стойках типа СВ 95 (СВ 110) на расстоянии 3-х метрах от земли. Вывод проводов осуществляется снизу устройства.

КОМПЛЕКТ ПОСТАВКИ:

1. Устройство заземления — 1 шт
2. Ручной привод — 1шт
3. Шлейф проводов подключения к ВЛИ — 5 шт
4. Хомуты крепления проводов — 4 шт
5. Крепежные устройства УЗ СИП для опоры — 2 шт

ДОКУМЕНТАЦИЯ:

1. Паспорт изделия;
2. Сертификат соответствия ТР ТС 004/2011;
3. Сертификат продукции собственного производства.

Конструктивно корпус УЗ ВЛИ типа УЗ СИП может быть выполнено в нескольких исполнениях:

1. Металлический корпус из оцинкованной стали, толщиной 1-1.2 мм. Корпуса из оцинкованной стали имеют улучшенную коррозионную стойкость по сравнению с окрашенными корпусами, не требуют подкраски в процессе эксплуатации.

2. Пластиковый корпус из ударопрочного SMC-материала, толщиной 4-5 мм. Корпуса не ржавеют и не нуждаются в покраске, обладают сопротивляемостью соли, бензину, карбамиду (мочевине), бензолу, кислотам.

Степень защиты – IP43 (IP54) по ГОСТ 14254.

Вид климатического исполнения – У1 по ГОСТ 15150.

Средний срок службы УЗ ВЛИ-0,38 кВ – в металлическом оцинкованном корпусе – 20 лет. В пластиковом ударопрочном корпусе – 30 лет.

Гарантийный срок эксплуатации – 3 года со дня ввода УЗ ВЛИ-0,38 кВ в эксплуатацию, при соблюдении условий транспортирования, хранения и эксплуатации.
