Как установить шаблоны в солид воркс

Создаем шаблон чертежа по ГОСТ ЕСКД в SolidWorks

Всем привет! В этом уроке мы создадим свой шаблон для создания чертежей в SolidWorks по ГОСТ ЕСКД. В этот шаблон мы загрузим все настройки создания чертежей в SolidWorks в соответствии с ГОСТами, а также внесем некоторое элементы примечаний для наших чертежей.

Настраиваем шаблон чертежа в SolidWorks

Открываем SolidWorks , затем одним из трех способов, указанных в уроке «Первый запуск SolidWorks» создаем новый документ. В окне «Новый документ СВ» нужно выбрать шаблон чертежа «gost-part drw», если данный шаблон не отображается нужно нажать на кнопку дополнительно в левом нижнем углу.

Выбираем шаблон и нажимаем ОК. В окне «Формат листа/Размер» нажимаем «Отмена» также нажимаем на красный крестик на экране справа.

Перед нами открылся чистый чертежный лист. Первый делом в шаблон чертежа нужно добавить настройки по ГОСТ ЕСКД.

Для этого заходим в настройки SolidWorks, (нажимаем на иконку шестеренки) переходи на вкладку «Свойства документа».

Здесь можно добавить настройки чертежного стандарта из файла, созданного в уроках: «Настройки чертежа SolidWorks по ГОСТ ЕСКД №1» и «Настройки чертежа SolidWorks по ГОСТ ЕСКД №2».

Данный файл должен находится в папке: «C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2019\templates» если вы не меняли путь для сохранения файла с шаблоном.

Если вы по каким-то причинам не прошли эти уроки, то можете скачать файл с настройками чертежа в SolidWorks по ГОСТ ЕСКД на этой странице.

Но я все же рекомендую хотя бы мельком взглянуть на эти уроки, лишним точно не будет!

В общем выбираем наш файл с настройками и нажимаем «Открыть» и все настройки загружаются в наш шаблон. Далее нажимаем ОК и закрываем окно настроек SolidWorks.

На этом, в принципе, можно было бы остановится и сохранить наш шаблон чертежа, но я все же рекомендую добавить еще некоторые позиции.

Добавление шаблонов значков шероховатости поверхности в чертеж SolidWorks

Как правильно указывать шероховатость поверхности говорится в ГОСТ 2789-73. Мы же с вами добавим некоторые стандартные значения. Для этого переходим на вкладку «Примечания» и нажимаем на значок шероховатости поверхности.

Открывается окно параметров в котором в разделе обозначение мы можем выбрать значок шероховатости в зависимости от метода достижения требуемой шероховатости, подробнее об этом в вышеуказанном ГОСТе.

Чтобы значок шероховатости отображался правильно в соответствии с ГОСТ в средней строке окна параметров под полкой знака нужно ввести строку: « Ra 1,6».

Где Ra 1,6 – это значение шероховатости, а font size=4 – это размер шрифта, который должен быть равен высоте размерного шрифта, в нашем случае это 4мм.

Я рекомендую данное значение шероховатости добавить в часто используемое нажав на соответствующий значок.

Сначала нажимаем на значок добавить (звездочка с зеленым плюсом) и в открывшемся окне «Добавить или обновить стиль» прописываем названия, я пишу Ra1,6. Теперь данный значок обозначения шероховатости можно выбрать в окне «Стиль» под значками.

Таким же способом добавляем в часто используемые значения для других параметров шероховатости. Я добавил значки шероховатостей как на картинке ниже.

Теперь для выбора шероховатости поверхности мне не придётся прописывать значение вручную, что экономит время при создании объемных чертежей.

Добавления значка неуказанных поверхностей в SolidWorks

Далее добавим значок шероховатости в наш шаблон чертежа, который обычно располагается в правом верхнем углу чертежа и обозначает шероховатость не указанных отдельно на чертеже поверхностей.

Для этого нажимаем на кнопку шероховатость поверхности и выбираем любую из добавленных нами. Я выбираю Ra12,5.

Величина знака, который выводится в правый верхний угол чертежа должна быть примерно в полтора раза больше чем обычный знак шероховатости, а также иметь в скобках после значения шероховатости знак шероховатости без полки.

Это достигается установкой галочек в строки «Использовать для заметки» и «Добавить обозначение по умолчанию» в окне параметры.

Также чтобы увеличить размер знака в строке «font size=4» заменяем 4 на 6 то есть должно быть «font size=6». Должен получится значок как на картинке.

Пока данный значок шероховатости я располагаю за чертежным листом в левом верхнем углу, в дальнейших уроках вы поймете почему я делаю именно так.

Технические требования для чертежей в SolidWorks

Также для удобства в работе рекомендую прописать основные технические требования для чертежа, делается это с помощью команды «Заметка», которая также находится на вкладке «Примечания».

Выбираем данную команду и прописываем основные для вас технические требования, я прописал три пункта в соответствии с картинкой.

Не забываем указать шрифт «Calibri», начертание прямое, высотой 4мм, почему 4 мм на не 3,5мм я рассказываю в уроке «Настройки чертежа SolidWorks по ГОСТ ЕСКД №1»

Правильное нанесение на чертеже тех. требований указанно ГОСТ 2.316-68.

Пока технические требования я располагаю за полем листа в левом нижнем углу.

Сохранение шаблона чертежа в SolidWorks

Теперь осталось лишь сохранить наш шаблон. Для этого нажимаем «Файл – Сохранить как», в поле тип файла выбираем «Шаблоны чертежей» и поле имя файла я прописываю «Шаблон чертежа ГОСТ».

Нажимаем кнопку сохранить. Шаблон сохранен, проверяем это.

Создаем новый документ в SolidWorks и видим, что в окне «новый документ SolidWorks» на вкладке «Шаблоны» появился наш только что созданный шаблон, выбираем его и нажимаем ОК. Формат листа и вид модели не выбираем.

И как видим загрузился созданный нами шаблон, проверяем установленные настройки, шаблоны значков шероховатости. Все должно соответствовать.

На этом в данный урок закончен.

В следующих уроках разберём форматы листов допустимых по ГОСТ ЕСКД и создадим их шаблоны.

Но в конце еще хочу добавить, что скачать этот шаблон чертежа по ГОСТ ЕСКД для SolidWorks можно на этой странице.

Подписываемся на обновления блога! Чтобы ее пропустить!

Оформление проектов в SOLIDWORKS Electrical по ГОСТу

Валентина Шилина, инженер по системам ECAD, компания ITOOLS

Современным инженерам для проектирования электрических систем нужна программа, позволяющая оформлять чертежи, схемы и таблицы по ГОСТу. У компании Dassault Syste`mes есть решение для проектирования электрики — SOLIDWORKS Electrical. В этой статье вы узнаете, способен ли данный САПР удовлетворить требованиям ГОСТа.

SOLIDWORKS Electrical — это САПР для проектирования электрических систем и устройств. Работа в программе начинается с построения электрических схем и заканчивается моделированием системы в 3D и оформлением отчетов по проекту. Программа поддерживает работу по разным стандартам, таким как ANSI, IEC, JIS. Благодаря широким возможностям программы, в ней можно настроить среду разработки по ГОСТу.

Для оформления проектов в SOLIDWORKS Electrical по ГОСТу необходимо следующее:

1. Добавить библиотеку обозначений по ГОСТ.
2. Добавить шаблоны основных надписей по ГОСТ.
3. Настроить формирование отчетов по ГОСТ.

Библиотека обозначений по ГОСТ

В SOLIDWORKS Electrical есть «Диспетчер обозначений» (или Условных графических обозначений — УГО), который позволяет создавать обозначения с нуля или импортировать DWG­файлы. Изначально в «Диспетчере обозначений» уже присутствуют символы нескольких стандартов, в том числе IEC. С помощью команды Вставить символ на схему добавляется обозначение компонента (рис. 1).

Рис. 1. Выбор обозначения

Каждое обозначение состоит из символа, точки вставки, атрибутов и точек соединения (рис. 2). При создании новых обозначений рекомендуется использовать уже имеющиеся символы. Для этого сначала необходимо копировать нужный файл, а затем редактировать его свойства (классификацию, библиотеку, описание и т.д.) и графическое представление.

Рис. 2. Редактирование обозначения

Если имеется уже готовая библиотека обозначений в DWG­формате, то ее легко можно импортировать и добавить атрибуты.

Шаблоны основных надписей по ГОСТ

В SOLIDWORKS Electrical есть «Диспетчер основных надписей», который сразу после установки программы содержит форматы ANSI и ISO различных размеров. Добавить основные надписи по ГОСТу можно тем же способом, что и обозначения, — создать с нуля или импортировать DWG­файлы.

После того как основная надпись начерчена, в нее остается вставить атрибуты. Если такие параметры, как масштаб, количество листов или описание, можно найти в списке атрибутов и просто вставить в нужное поле, то атрибуты «Технический контроль» или «Справочный номер» нужно создавать.

Для этого в свойствах проекта или конкретной схемы есть функция Персонализация… (рис. 3). Она позволяет добавлять в свойства новые поля, после чего автоматически программой им назначаются атрибуты. Остается только разместить атрибуты в рамке (рис. 4).

Рис. 3. Настройка свойств документа

Рис. 4. Редактирование основной надписи

Таким образом, значение для «Технического контроля» указывается в одном месте в свойствах документа и распространяется на все схемы, где это поле должно быть заполнено. В случае замены основной надписи эти данные не пропадут — они автоматически перенесутся на новую рамку на место атрибутов.

Настройка формирования отчетов по ГОСТ

После того как все схемы созданы, наступает время для формирования спецификации, перечня элементов, таблицы соединений и других документов. Для этого в SOLIDWORKS Electrical в разделе Проект предусмотрена кнопка Отчеты, которая запускает Диспетчер отчетов (рис. 5).

Рис. 5. Диспетчер отчетов

В данном окне в левой колонке перечисляются отчеты, которые необходимо сформировать в проекте, а в правой колонке наглядно отображается информация, попадающая в таблицу. Все отчеты генерируются после нажатия кнопки Создать чертежи.

Если в списке отчетов нет нужной таблицы или необходимо изменить принцип наполнения данными, то во вкладке Проект, Настройки предусмотрена кнопка Шаблоны отчетов. Открывшееся окно Управление шаблонами отчетов позволяет копировать, разархивировать и удалять шаблоны отчетов, а также выбирать, где этот шаблон используется — только в текущем проекте или во всем приложении. Свойства отчета (рис. 6) позволяют настроить размеры столбцов, сортировку, фильтрацию, выбрать основную надпись, в которую будет вставляться таблица.

Рис. 6. Редактирование шаблона отчета

Результат выглядит так, как показано на рис. 7. Все отчеты могут быть созданы как чертежи, или экспортированы в Excel, TXT, XML, или сохранены как PDF.

Рис. 7. Таблица соединений

Таким образом, SOLIDWORKS Electrical поддерживает ГОСТ и позволяет проектировать электрические системы любой сложности, а гибкость настроек программы может удовлетворить любые потребности пользователя.

• SOLIDWORKS
• 3D
• CAD
• 2021
• Dassault Systemes
• SOLIDWORKS Electrical
• ГОСТ
• электрические схемы
• формирование отчетов
• ITOOLS
• Компания «Идеальные инструменты»

Настройка шаблонов по умолчанию

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Сообщения

Автор: Jesse · Опубликовано: 1 минута назад

Ну в статике вашей арматуре вряд ли че то будет. Раз речь идёт про акустику, то тут уже вибрации в звуковом диапазоне , а это тысячи Герц. Ну и усталость смотреть.

Автор: Misha hm · Опубликовано: 21 минута назад

Готов поспорить, что это не так. Вот картинка: Опорная температура 273К. Температура горячей стенки задал как 90К, холодной — минус 10К. Легенда показывает абсолютные значения (так ведь?). Тогда это неправильно. Либо, это может быть правильно только в одном случае, если легенда в относительных (опорной) градусах.

Автор: SHARit · Опубликовано: 1 час назад
Автор: maxx2000 · Опубликовано: 1 час назад

@Барс между болтом и отверстием, между фланцем и прокладкой. Это называется жёсткий шарнир. Так называют потому что возможно только кручение или качание вокруг или вдоль оси но не происходит линейное перемещение. Если болтовое соединение заменить сваркой, то такое соединение станет жёстким. Между балкой и фланцем жёсткое соединение, между фланцем и прокладкой шарнир с 5 минуты приварено, приклеено — не шарнир.

Инструкция по установке библиотеки ГОСТ для русскоязычных пользователей SOLIDWORKS.

В архиве находятся 7 папок, необходимо его разархивировать и в настройках SOLIDWORKS прописать эти пути, для каждой папки существует свой раздел.

Так же в папке находится файл шрифта по ГОСТ и инструкция по созданию кратных форматов основных надписей.

Вы можете скачать свежие версии библиотек по ссылкам:

• библиотеки стандартных изделий ГОСТ TOOLBOX
• расширение для создания спецификаций по ГОСТ

Для настройки папок необходимо обладать правами администратора.

Профили резьбы

Для добавления профилей резьбы в Solidworks в «Параметрах» во вкладке «месторасположение файлов» под заголовком «Отобразить папки для:» выбираем в разворачивающемся меню «Профили резьбы» нажимаем «Добавить» и указываем путь до данной папки.

Профили сварных деталей

Для добавления профилей сварных деталей в Solidworks в «Параметрах» во вкладке «месторасположение файлов» под заголовком «Отобразить папки для:» выбираем в разворачивающемся меню «Профили варных деталей» нажимаем «Добавить» и указываем путь до данной папки.

Шаблон таблицы сварных швов

Для добавления профилей сварных деталей в Solidworks в «Параметрах» во вкладке «месторасположение файлов» под заголовком «Отобразить папки для:» выбираем в разворачивающемся меню «Шаблон таблицы сварных швов» нажимаем «Добавить» и указываем путь до данной папки.

Шаблоны документов

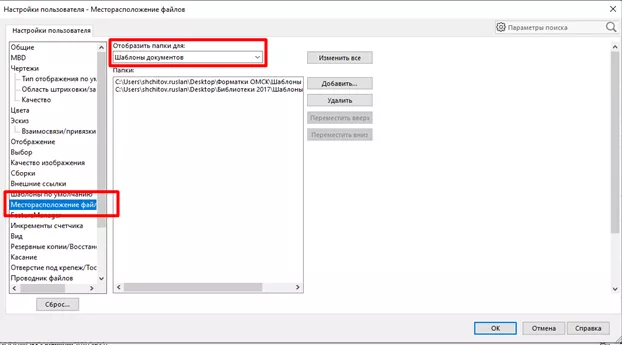

Для добавления шаблона деталей, совместимых со спецификацией I-TOOLS в Solidworks в «Параметрах» во вкладке «месторасположение файлов» под заголовком «Отобразить папки для:» выбираем в разворачивающемся меню «Шаблоны документов» нажимаем «Добавить» и указываем путь до данной папки.

Шаблоны форматов

Для добавления фалов с основными надписями в Solidworks в «Параметрах» во вкладке «месторасположение файлов» под заголовком «Отобразить папки для:» выбираем в разворачивающемся меню «Шаблоны форматов» нажимаем «Добавить» и указываем путь до данной папки.

Штриховки

Файл sldwks.ptn отвечает за типы штриховок в SolidWorks.

В файл добавлены типы штриховки — Дерево1/2/3/4 ГОСТ, Стекло1/2 ГОСТ.

Файл sldwks.ptn необходимо поместить с заменой в папку установки, предварительно переименовав заменяемый файл для возможности восстановления, по умолчанию это:»C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\russian»

Часто используемые размеры и примечания

Файлы в соответствующих папках являются предварительно настроенными шаблонами Заметок/геометрических допусков/размеров/шероховатостей/обозначений сварных швов, для использования в Solidworks откройте «Параметры» и во вкладке «месторасположение файлов» под заголовком «Отобразить папки для:» выбираем в разворачивающемся меню «Часто используемые размеры/примечания» нажимаем «Добавить» и указываем путь до данной папки.

При создании заметок/геометрических допусков/размеров/шероховатостей/обозначений сварных швов в поле «Стиль» выберете «Загрузить часто используемые» и загрузите требуемые настройки.

Установка библиотеки материалов

Файлы с расширением .sldmat содержат сведения о механических и физических свойствах материалов.

Для добавления библиотеки необходимо открыть любую деталь в SOLIDWORKS

1. В дереве конструирования FeatureManager нажимаем правой кнопкой на » Материал»
2. Выбираем пункт » Редактировать материал»
3. В левом поле открывшегося окна кликаем в любом месте правой кнопкой и выбираем «Открыть библиотеку»
4. Выбрать директорию в которой находится файл .sldmat либо скопировать его в папку с пользовательскими материалами SOLIDWORKS. Уточнить папку, которая выбрана по умолчанию можно в разделе » Настройки пользователя» → «Месторасположение файлов» → Отобразить папки для «Базы данных материалов».
5. Выбрать файл с расширением .sldmat и нажать кнопку открыть.
