Закон фарадея в интегральной форме

5.Закон индукции Фарадея в интегральной форме.

Обобщенный закон электромагнитной индукции. Если рассматривать контур в однородном поле на который действует поверхности S. Обобщенный закон индукции устанавливает связь между эл. полем и магнитной индукцией. Переменное магнитное поле порождает эл. поле:

Если поверхность S неподвижна и контур l неподвижен, то производную по времени можно поменять в интеграле. ; ; ; ;

Изменение тока магнитной индукции проходящего через незамкнутую поверхность взятую с обратным знаком пропорционально циркуляции электрического поля на замкнутом контуре L.

6.Закон Гаусса в интегральной форме.

Обобщенный закон Гаусса связывает между собой вектор смещения и заряды.

— полный заряд. Полный заряд может характеризоваться так же: Q=

Поток вектора смещения электрической индукции через замкнутую поверхность S пропорционально величине свободного заряда, находящегося в объеме V.

7.Закон непрерывности магнитной индукции в интегральной форме.

D=r₀*D 2 D=₂ D= E=r₀₂ F=₂

Поток магнитной индукции через замкнутую поверхность равен нулю. В природе существуют только эл. заряды, но нет магнитных.

8.Силовые характеристики эл. Магнитного поля

E напряженность эл. поля – векторная величина , характеризующая эл. поле в данной точке и численно равная отношению силы F действующей на заряд помещенный в данную точку поля к величине этого заряда q. E= Вектор У выражается как градиент потенциала взятый с обратным знаком.

E=-φ E_r=-=-₂ =

B магнитная индукция – векторная величина, являющейся силовой характеристикой магнитного поля в данной точке пространства. Показывает с какой силой F магнитного поля действует на заряд q, движущийся со скоростью v. F=q[v*B]; q=q*v*B*sin()

9.Количественные характеристики эл. Магнитного поля.

Напряженность магнитного поля – это векторная функция, величина которой равна разности вектора магнитной индукции и вектора намагниченности.

H= эта характеристика не зависит от магнитных свойств среды в вакууме и совпадает с B. В среде определяет вклад внешних относительно к среде источников поля.

D – электрическая индукция, векторная величина равная сумме вектора напряженноси эл. поля и вектора поляризации. D=₀E+P Эта характеристика не определяет электрическое состояние вещества в эл. поле. Вектор смещения характеризует поляризацию среды в некоторой точке, может зависеть от значения эл. поля в некоторой точке может зависеть от значения эл. поля в некоторой окрестности этой точки.

10. Градиент скалярного поля

Рассмотрим электростатическое поле. Работа по перемещению заряда из данной точки поля в бесконечность называется потенциалом электростатического поля.

Поле создаваемое любой совокупностью зарядов в ограниченном объеме спадает до нуля в бесконечно удаленной точке.

Пусть задано скалярное поле U=f(x,y,z).

∆r=— =(E*r0)

r0 – единичный вектор направления

Градиентом скалярной функции называется вектор направленный в сторону max ее возрастания и по величине равный скорости возрастания

11. Дивергенция векторного поля.

Дивергенцией векторного поля или расходимостью называется скалярная функция, определяемая равенством: div a(M)= ; div a(M)=

Векторное поле a(м) порождает скалярное поле diva(м). Поток векторного поля через замкнутую называется SS в направлении внешней нормали равен тройному интегралу от дивергенции векторного поля по области ограниченной этой поверхностью.

div a(м) есть предел отношения потока поля a(м) через бесконечно малую замкнутую поверхность, окружающую точку M, к величине объема ограниченного этой поверхностью. Дивергенция зависит от вектора систем координат. С помощью вектора –- тела div a(M)=(=

14. Закон электромагнитной индукции (Закон Фарадея)

В 1831 г. М. Фарадей обнаружил возникновение на­пряжения на концах катушки, помещенной в перемен­ное магнитное поле. Открытие этого явления, получив­шего название электромаг­нитной индукции, позволило Максвеллу сформулировать один из фундаментальных законов теории электромаг­нетизма, связывающий элек­трическое поле с изменени­ем во времени магнитного поля.

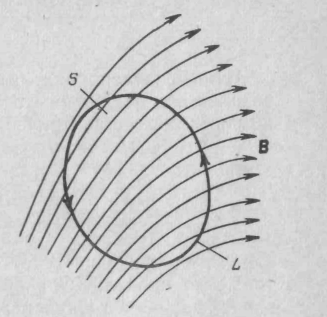

Пусть в некоторой обла­сти пространства существу­ет переменное во времени магнитное поле (рис). Положение мгновенной ори­ентации векторов В указано на рисунке стрелками. Рас­смотрим далее произволь­ный замкнутый контур L, направление обхода вдоль которого выбрано против ча­совой стрелки, если смотреть с конца вектора В. В инте­гральной форме закон электромагнитной индукции име­ет следующее математическое выражение:

Циркуляция векторного поля Е по контуру L, стоя­щая в левой части формулы (1.20), носит название электродвижущей силы (э. д. с.) по данному контуру. Если на месте воображаемого контура разме­стить контур, выполненный из проводника, то наличие э. д. с. приведет к протеканию в нем электрического то­ка в направлении вектора Е.

В правой части (1.20) со знаком минус стоит произ­водная по времени от полного магнитного потока, про­низывающего контур.

Воспользовавшись теоремой Стокса и внеся опера­цию дифференцирования по времени под знак поверхностного интеграла, получим

Отсюда непосредственно следует дифференциальная форма закона электромагнитной индукции:

Итак, согласно рассматриваемому закону, изменение во времени магнитного поля приводит к возникновению в пространстве электрического поля.

15.Уравнение Маусвелла в дифференциальной форме

Чаще всего при решении задач электродинамики используют уравнения Максвелла в дифференциальной форме. Входящие в них операции rot и div выражаются через комбинации первых частных производных от про­екций соответствующих векторных полей (см. приложе­ние). При этом достаточно определить один электриче­ский и один магнитный вектор, так как остальные два вектора могут быть однозначно получены из материаль­ных уравнений поля. Таким образом, уравнения Макс­велла представляют собой систему дифференциальных уравнений в частных производных первого порядка от­носительно шести неизвестных функций (например, Е_х, Е_у, Е_г, Н_х, Ну, Hz).

Решение системы из шести уравнений Максвелла является, вообще говоря, весьма сложной проблемой. Тем не менее, для исследования большого числа практи­чески важных задач оказывается достаточным найти решение при ряде упрощающих предположений. В дан­ной книге будут рассмотрены различные виды таких задач.

Уравнения Максвелла в дифференциальной форме

16. В настоящем параграфе со справочными целями приведены все уравнения Максвелла, являющиеся наи­более широким обобщением экспериментальных законов электромагнетизма.

Уравнения Максвелла в интегральной форме

17. Помещенная в электрическое поле молекула диэлек­трика деформируется таким образом, что может быть представлена в виде совокупности двух разноименных зарядов, +q и —q, отстоящих друг от друга на расстоя­ние l. Такая сумма двух зарядов носит название элек­трического диполя. Очевидно, что величина / тем боль­ше, чем выше напряженность приложенного электриче­ского поля.

Сказанное иллюстрируется упрощенной картиной, изображенной на рис. 1.8. Здесь показана модель про­стейшего атома — атома водорода, содержащего положительно заряженное ядро и единственный электрон, вращающийся вокруг ядра. В отсутствие внешнего элек­трического поля электрон вращается по круговой орбите, так что в среднем центр «эффективного» отрицательного заряда совпадает с центром ядра и атом не проявляет дипольных свойств. После приложения внешнего поля орбита электрона деформируется, центры положитель­ного и отрицательного зарядов перестают совпадать друг с другом в пространстве, и молекула начинает нести себя подобно электрическому диполю. Описанное явление носит название электронной поляриза­ции вещества.

Закон электромагнитной индукции Фарадея и его формулировка в дифференциальной форме

Фарадей был первым, кто обнаружил явление электромагнитной индукции. Это случилось в ходе опыта, когда он исследовал изменение потока магнитной индукции в замкнутом проводнике и выявил, что при этом вырабатывается электрический ток. Определение направления ЭДС индукции осуществляется согласно правилу, сформулированному Ленцем.
