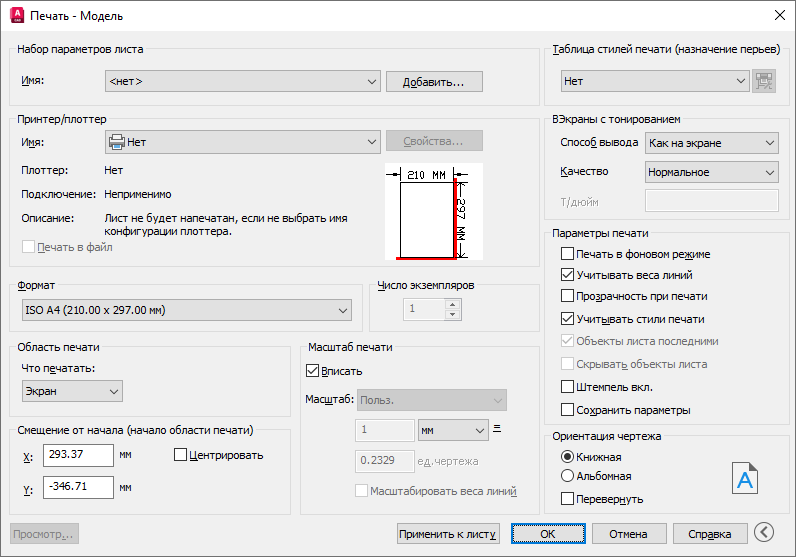

Диалоговое окно «Печать»
Задание параметров для устройства печати и носителя (бумаги), и печатается чертеж.
ПЕЧАТЬ (команда) найти
Можно отображать дополнительные параметры, нажав кнопку «Дополнительно».
Список параметров
Отображаются следующие параметры.
Параметры страницы
Список ранее сохраненных именованных наборов параметров листов чертежей. Можно создать текущие параметры листа на основе именованного набора параметров листа, сохраненного в чертеже, либо создать новый именованный набор параметров листа на основе текущих настроек в окне «Печать», нажав с этой целью на кнопку «Добавить».
Имя текущего набора параметров страницы.
Отображает диалоговое окно «Добавление набора параметров листа», позволяющее сохранить выбранные параметры текущего листа в диалоговом окне «Печать» для именованного набора параметров. Параметры страницы можно изменить через «Диспетчер наборов параметров листов».
Принтер/плоттер
Сведения о сконфигурированном устройстве печати для листов.
Если выбранный плоттер не поддерживает выбранный формат текущего листа, выдается предупреждение, после чего можно выбрать формат листа плоттера по умолчанию либо пользовательский формат листа.
Список доступных PC3 файлов или системных принтеров, выбираемых для вывода на печать текущего листа. Устройство идентифицируется в качестве файла PC3 или системного принтера по значку, стоящему перед его именем.
-
Значок файла PC3. Обозначение файла PC3.
Отображает Редактор параметров плоттера, в котором можно просмотреть или изменить текущую конфигурацию плоттера, задать параметры портов, устройства и носителя.
После внесения изменений в файл PC3 с помощью Редактора параметров плоттера открывается диалоговое окно «Изменения в файле параметров плоттера».
Устройство печати для текущего набора параметров листа.
Физическое размещение выбранного устройства печати для текущего набора параметров листа.
Текстовое описание к устройству печати для текущего набора параметров листа. Текст можно редактировать в Редакторе параметров плоттера.
Вывод в файл (а не на плоттер или принтер). Путь для размещения файлов чертежей по умолчанию задается в диалоговом окне «Параметры» (вкладка «Печать/Публикация»), в поле «Расположение файлов чертежей по умолчанию».
Если выбран параметр «Печать в файл», то при нажатии на OK в диалоговом окне «Печать» открывается диалоговое окно «Поиск файла чертежа» (стандартное диалоговое окно поиска файлов).
Параметры PDF Отображение диалогового окна «Параметры PDF», которое позволяет оптимизировать файл PDF для конкретных целей. Эта кнопка доступна только при выборе файла конфигурации плоттера (PC3), который создает файл PDF. Частичный образец
Точное отображение действительной области печати, соотносимое с форматом бумаги и печатаемой областью. На образце указан формат листа и обозначена печатаемая область.
Формат листа
Список стандартных форматов, разрешенных для применения на выбранном устройстве. Если плоттер еще не выбран, в списке перечислены все поддерживаемые форматы.
Если выбранный плоттер не поддерживает формат текущего листа, выдается предупреждение, после чего можно выбрать формат листа по умолчанию для плоттера либо пользовательский формат листа.
Сразу после создания файла PC3 параметров плоттера (в Мастере установки плоттеров) устройство настраивается на свой формат по умолчанию. Заданный в диалоговом окне «Параметры листа» формат сохраняется вместе с листом и имеет приоритет перед указанным в файле PC3.
Фактическая область печати листа, определенная в соответствии с типом печатающего устройства и форматом листа, выделяется на листе штриховой линией.
При выводе в растровый формат (например, в BMP- или TIFF-файл) размеры чертежа отображаются не в дюймах/миллиметрах, а в пикселах.
Количество экземпляров
Определяет количество выводимых на печать экземпляров. Параметр недоступен при печати в файл.
Область печати
Задание выводимой на печать части чертежа. Опция «Что печатать» определяет, какая часть чертежа будет напечатана.
При выводе на печать листа распечатываются все объекты в пределах печатаемой области для указанного формата листа начиная с точки, вычисленной относительно координат 0,0 в листе.
При выводе на печать из вкладки «Модель» распечатывается вся область рисования, определяемая границами сетки. Если вид на текущем видовом экране отличается от вида в плане, параметр работает аналогично параметру «Границы».
Печать той части чертежа, которая в данный момент содержит объекты. Печатаются все объекты текущего пространства. Чертеж может быть регенерирован для пересчета границ перед печатью.
Печать текущего видового экрана (для выбранной вкладки «Модель») или текущего вида пространства листа.
Печать вида, предварительно описанного и сохраненного с помощью команды ВИД. Возможен выбор именованного вида из списка. Если в чертеже нет именованных видов, параметр недоступен.
При выборе параметра «Вид» рядом появляется список всех именованных видов, сохраненных в текущем чертеже. Возможен выбор вида для печати из списка.
Вывод фрагмента чертежа, указанного пользователем. После выбора рамки кнопка «Рамка» становится доступной. Нажав кнопку «Рамка», пользователь либо указывает два противоположных угла на экране, либо вводит их координаты.
Смещение от начала
Определяет смещение области печати относительно левого нижнего угла печатаемой страницы или края бумаги, в зависимости от установки параметра «Отсчет смещения чертежа» (диалоговое окно «Параметры», вкладка «Печать/Публикация»). Выбранный вариант смещения приводится в круглых скобках после названия группы параметров «Смещение от начала» в диалоговом окне «Печать».
Печатаемая область листа чертежа определяется выбором устройства вывода и выделяется на листе штриховой линией. При выборе другого печатающего устройства область печати может измениться.
Возможно смещение геометрии на листе путем ввода положительного или отрицательного значения в окна смещения по осям X и Y. Единицами смещения для плоттера являются дюймы или миллиметры на листе.
Автоматическое определение смещений по X и Y так, чтобы чертеж оказался в центре листа. Данный параметр недоступен, если в качестве области печати указан «Лист».
Указывается начальная точка чертежа в направлении X по отношению к точке, определяемой текущим значением параметра «Отсчет смещения чертежа».
Задание начала координат печати в направлении оси Y относительно настройки параметра «Определение смещения печати».
Масштаб печати
Управление относительным размером единиц чертежа для печатаемых единиц. По умолчанию для листа устанавливается масштаб 1:1. Для вкладки «Модель» по умолчанию устанавливается значение масштаба «Вписать».
Печатаемая область масштабируется для вписывания в указанный формат листа; пользовательский масштабный коэффициент отображается в полях «Масштаб», «дюйм =» и «единицы».
Точное значение масштаба печати. Пользовательский является нестандартным масштабом. Он задается путем указания соответствия между дюймами (миллиметрами) на чертеже и единицами чертежа.
Определяет соответствие установленного числа единиц чертежа в дюймах, миллиметрах или пикселах единицам чертежа.
Задание дюймов или мм для отображения единиц в диалоговом окне «Печать». Значение по умолчанию зависит от формата листа и изменяется при каждом выборе нового формата. Значение в пикселах доступно только при выборе растрового вывода.
Определяет соответствие единиц чертежа указанному количеству дюймов, миллиметров или пикселов.
Масштабировать веса линий
Масштабирование весов линий пропорционально масштабу печати. Веса линий, как правило, обозначают ширину линий объектов чертежа, и печать для них выполняется с шириной линий, не зависимой от масштаба печати.
Прим.: Можно изменить список масштабов с помощью команды СПИСМАСШТРЕД.
Просмотр
При выполнении команды ПРЕДВАР чертеж отображается в таком виде, как при распечатке. Для выхода из режима предварительного просмотра и возврата в диалоговое окно «Печать» нажать ESC или ENTER либо щелкнуть правой кнопкой мыши и выбрать из контекстного меню пункт «Выход».
Применить к листу
Сохранение параметров печати для текущего листа.
Дополнительные параметры
Управляет отображением дополнительных параметров в диалоговом окне «Печать».
- Таблица стилей печати (назначение перьев)
- ВЭкраны с тонированием
- Параметры печати
- Ориентация чертежа
Таблица стилей печати (назначение перьев)
Установка текущей таблицы стилей печати, редактирование имеющихся и создание новых таблиц.
Имя (без маркировки)
Список таблиц стилей печати, назначенных текущей вкладке «Модель» или вкладке листа, и список доступных на данный момент таблиц стилей печати.
Если выбрать «Создать», вызывается Мастер добавления таблиц стилей печати, в котором можно создать новую таблицу. Вид Мастера определяется типом стилей печати, используемых в текущем чертеже (цветозависимые или именованные).
Вызов диалогового окна «Редактор таблиц стилей печати», где можно просмотреть и отредактировать стили, входящие в назначенную таблицу стилей печати.
ВЭкраны с тонированием
Задается способ вывода на печать тонированных и визуализированных видовых экранов и определяются их уровни разрешения и количество точек на дюйм (т/дюйм). Параметры визуализированных видовых экранов недоступны в AutoCAD LT.
Прим.: Если аппаратное ускорение отключено или если оно включено, но не поддерживает параметр «С тенями», имеется возможность напечатать содержащий тонированные видовые экраны чертеж без поддержки аппаратных эффектов графической картой, воспользовавшись эмуляцией программными средствами. Чтобы включить программную эмуляцию аппаратных эффектов, не поддерживаемых графической картой, введите ГРАФНАСТР и выберите «Настройка вручную». В диалоговом окне «Ручная оптимизация производительности» выбрать «Эмулировать при печати неподдерживаемые аппаратные эффекты в программе». Неподдерживаемые эффекты не будут видны в видовом экране в реальном времени, но они появятся в твердой копии или в файле электронной картотеки, который создается в процессе печати. (Неприменимо к версии AutoCAD LT)
Способ вывода
Способ вывода видов на печать. Для того чтобы задать этот параметр для видового экрана на листе, нужно выбрать видовой экран, а затем из меню «Сервис» выбрать «Свойства».
Для видового экрана на вкладке «Модель» существует возможность выбора одного из следующих параметров:
- Обычный. Печать объектов в том виде, в каком они отображаются на экране. (Доступно в AutoCAD LT.)
- Каркас из предыдущих версий. Печать объектов в каркасном представлении независимо от того, как они отображаются на экране, с помощью команды РЕЖИМРАСКР из предыдущих версий. (Доступно в AutoCAD LT.)
- Скрытие линий из предыдущих версий. Печать объектов с удалением скрытых линий независимо от того, как они отображаются на экране, с помощью команды РЕЖИМРАСКР из предыдущих версий. (Доступно в AutoCAD LT.)
- Концептуальный. Печать объектов с применением визуального стиля «Концептуальный», независимо от того, как они отображаются на экране.
- Скрытие линий. Печать объектов с удалением скрытых линий, независимо от того, как они отображаются на экране.
- Реалистичные. Печать объектов с применением визуального стиля «Реалистичный», независимо от того, как они отображаются на экране.
- Тонированный. Печать объектов с применением визуального стиля «Тонированный», независимо от того, как они отображаются на экране.
- Тонированный с ребрами. Печать объектов с применением визуального стиля «Тонированный с кромками», независимо от того, как они отображаются на экране.
- Оттенки серого. Печать объектов с применением визуального стиля «Оттенки серого», независимо от того, как они отображаются на экране.
- Эскизный. Печать объектов с применением визуального стиля «Эскизный», независимо от того, как они отображаются на экране.
- Каркас. Печать объектов в каркасном представлении, независимо от того, как они отображаются на экране.
- Просвечивание. Печать объектов с применением визуального стиля «Просвечивание», независимо от того, как они отображаются на экране.
- С визуализацией. Печать объектов с визуализацией, независимо от того, как они отображаются на экране.
Задание разрешения для печати тонированных и визуализированных видовых экранов.
Можно выбрать один из следующих параметров разрешения:
- Черновое. Визуализированные и тонированные виды пространства модели печатаются в каркасном режиме.
- Просмотр. Визуализированные и тонированные виды пространства модели печатаются с разрешением 1/4 от текущего разрешения устройства печати — максимум 150 т/д.
- Нормальное. Визуализированные и тонированные виды пространства модели печатаются с разрешением 1/2 от текущего разрешения устройства печати — максимум 300 т/дюйм.
- Презентационное. Визуализированные и тонированные виды пространства модели печатаются с текущим разрешением устройства печати — максимум 600 т/д.
- Максимум. Визуализированные и тонированные виды пространства модели печатаются с текущим разрешением устройства печати без установки максимального ограничения.
- Пользовательское. Визуализированные и тонированные виды пространства модели печатаются с разрешением, заданным в поле «Т/дюйм». Указанное пользователем разрешение не может превышать текущее разрешение устройства печати.
Задание разрешения (т/дюйм) для печати тонированных и визуализированных видов. Задаваемое пользователем разрешение не может быть больше текущего разрешения устройства печати. Данный параметр доступен для редактирования, только если в списке «Качество» выбрано «Пользовательское».
Параметры печати
Параметры, относящиеся к весам линий, прозрачности, стилям печати, способу и порядку вывода объектов на печать.
Признак выполнения печати в фоновом режиме. (системная переменная BACKGROUNDPLOT)
Учитывать веса линий
Печать с учетом весов линий, назначенных объектам и слоям.
Прозрачность при печати
Определяет возможность вывода объектов на печать с учетом прозрачности. Данный параметр используется только при печати чертежей с прозрачными объектами.
Внимание: В целях оптимизации производительности печать с учетом прозрачности по умолчанию отключена. Для вывода прозрачных объектов на печать установите флажок «Прозрачность при печати». Этот параметр можно переопределить системной переменной PLOTTRANSPARENCYOVERRIDE. По умолчанию системная переменная учитывает настройку в диалоговых окнах «Параметры листа» и «Печать».
Учитывать стили печати
Определяет, учитываются ли во время печати стили печати, применяемые к объектам и слоям.
Объекты листа последними
Печать объектов пространства модели в первую очередь. При положительном ответе первыми выводятся объекты пространства листа.
Скрывать объекты листа
Определяет, применяется ли операция скрытия к объектам на видовых экранах листа. Доступно только для вкладок-листов. Эффект от данного параметра проявляется в образце для предварительного просмотра, но не в листе.
Включение режима нанесения штемпелей. Наносит штемпель в определенном углу каждого чертежа и/или записывает соответствующую информацию в файл журнала.
О параметрах штемпелей можно узнать из описания диалогового окна «Штемпель чертежа», в котором можно задать информацию, проставляемую на штемпеле, например имя чертежа, дату и время, масштаб печати и т. д. Для открытия диалогового окна «Штемпель чертежа» следует поднять флажок «Штемпель вкл» и нажать кнопку «Параметры штемпеля». Диалоговое окно «Штемпель чертежа» можно также получить, нажав кнопку «Штемпели чертежей» на вкладке «Печать/Публикация» диалогового окна «Параметры».
Прим.: Для чертежей, созданных в студенческой версии программы Autodesk (она имеет соответствующую пометку в заголовке окна приложения), автоматически применяется следующий штемпель: СОЗДАНО В СТУДЕНЧЕСКОЙ ВЕРСИИ ПРОДУКТА AUTODESK. Системная переменная STUDENTDRAWING используется для получения информации о том, был ли чертеж создан в студенческой версии программы Autodesk.
Кнопка «Параметры штемпеля»
Отображает диалоговое окно «Штемпель чертежа», если в диалоговом окне «Печать» выбрана опция «Штемпель вкл».
Сохранить изменения в листе
Сохранение всех изменений параметров, внесенных в диалоговое окно «Печать», на листе.
Ориентация чертежа
Задание ориентации чертежа для плоттеров, поддерживающих ее книжный и альбомный варианты. Текущая ориентация выбранного листа иллюстрируется значком. Буква на значке указывает на расположение чертежа на листе.
Чертеж ориентируется таким образом, что при печати верх страницы соответствует короткой стороне листа.
Чертеж ориентируется таким образом, что при печати верх страницы соответствует длинной стороне листа.
Поворот чертежа на 180 градусов.
Указывает ориентацию выбранной бумаги, и задает ориентацию чертежа на странице в виде, совпадающем с расположением букв на бумаге.
Прим.: Ориентацию чертежа можно задать также в системной переменной PLOTROTMODE.
Свернуть окно
Скрытие дополнительных параметров в диалоговом окне «Печать:
- Таблица стилей печати (назначение перьев)
- ВЭкраны с тонированием
- Параметры печати
- Ориентация чертежа
Понятия, связанные с данным
Печать листов в Автокад (Публикация в Автокад)
Если перед вами стоит задача распечатать одновременно несколько чертежей, то следует разобраться с понятием пакетная печать в Автокаде.
Публикация в AutoCAD. Настройка листов
Если вы хотите выполнить быструю и правильную печать в Автокаде нескольких листов, то сначала нужно настроить пространство Листа. Оно предназначено для оформления чертежей и вывода их на печать. По умолчанию любой чертеж содержит два листа формата А4 с именами «Лист1» и «Лист2».
Нажмем ПКМ по вкладке Лист и выберем «Диспетчер параметров листов…»
В диалоговом окне Диспетчера нужно создать новый набор параметров. Это позволит оптимизировать работу с листами. Т.к. набор предоставляет возможность настроить один раз необходимые параметры, а затем их присваивать вновь создаваемым листам.
Нажмите «Создать», после чего укажите имя набора и нажмите «Ok».
Откроется окно «Параметры листа». Первым делом нужно в закладке «Принтер/плоттер» в поле «Имя» выбрать подключенное устройство. Если никакой принтер не подключен, то выберите драйвер DWG To PDF. В этом случае чертеж сохранится в универсальном формате *.pdf. Второй важный шаг − выставить подходящий формат.
После нажатия кнопки «Ок» снова откроется «Диспетчер параметров листов», в котором нужно выделить созданный набор и нажать кнопку «Установить».
Теперь текущему Листу автоматически будут присвоены все настроенные параметры. По такому же принципу нужно присвоить созданный набор другим листам. Все, что вам остается сделать, это оформить чертежи на листах в соответствии с необходимыми требованиями.
Пакетная печать AutoCAD – пошаговая инструкция
Теперь можно непосредственно приступать к публикации, которая позволяет выполнить печать всех листов в Автокаде за один клик. Данный способ очень быстрый и простой.
Зайдите в Меню-приложения и выберите «Публикация».
Откроется диалоговое окно, в котором, при наших настройках, нужно сделать всего несколько шагов. Печать нескольких листов в AutoCAD настраивается именно здесь.
В первую очередь оставьте те листы, которые планируете распечатать, а остальные удалите.
Для этого надо выделить лист и нажать кнопку «Исключить листы». К примеру, не будем выводить на печать «Проект -Модель». Т.е. то, что находится в пространстве модели, поскольку это нецелесообразно.
Здесь есть интересная особенность: можно печатать листы не только из текущего файла, но и из других файлов. Для этого нужно нажать кнопку «Добавить листы» и выбрать подходящий чертеж.
Если вас не устраивает исходное место для сохранения файла, то выберите новое, нажав «Параметры публикации…».
Нажимаем «Публикация». Программа предложит вам сохранить вновь созданный список листов. Если вы нажмете «Да», то создастся новый файл, который будет содержать текущий список, но зачастую в этом нет необходимости.
Еще одно текстовое сообщение предупреждает, что выполнение публикации осуществляется в фоновом режиме.
Публикация в Автокаде – полезный инструмент, который позволяет за один клик полностью распечатать проект, состоящий из большого количества листов, даже если они находятся в разных файлах.
Освойте профессию проектировщика
Научитесь быстрому черчению, освоите прикладное 3D, автоматизируете создание ведомостей и спецификаций.
Как распечатать чертеж в «Автокаде»?
Система автоматизированного двух- и трехмерного проектирования AutoCAD используется для создания моделей и чертежей. Ее активно применяют как начинающие специалисты, так и опытные инженеры и проектировщики.
Множество встроенных функций и сложность интерфейса приводят к тому, что некоторые пользователи задаются вопросом, как распечатать чертеж в «Автокаде»? Далеко не все имеют достаточно опыта работы в этой системе. Если речь идет не о простой гайке или аналогичной детали, а о сложном механизме или целом здании, то ответственность возрастает в несколько раз.
Печать из Автокада
Распечатаем любой проект из Автокада быстро и качественно
Для распечатки требуется выполнить следующие действия:
- открыть «Меню»;
- выбрать пункт «Печать»;
- найти нужный принтер или плоттер в списке;
- указать необходимый формат (А3 или А4) и начать печатать.
Перед началом печати следует еще раз проверить чертеж и в особенности его формат. Повышенное внимание уделяется параметрам печати. На итоговый результат влияют указываемые области – границы, рамка, экран и т. д.
Если вы не уверены в своих силах, лучше попросить о помощи специалистов. Обращайтесь в нашу типографию, и мы подготовим необходимые документы!
Копировальный центр предлагает целый комплекс услуг верстки и печати для всех клиентов. Чтобы распечатать чертежи, к нам обращаются:
- строительные компании;
- дизайнерские студии;
- конструкторские бюро;
- научно-технические институты и другие организации.
Многие из них становятся постоянными клиентами, потому что их устраивают качество услуг и цены. Мы прекрасно понимаем всю важность заказываемых чертежей и документов и прилагаем все усилия, чтобы избежать даже малейших отклонений от стандартов.
Копирование чертежей
Специалисты типографии занимаются не только печатью, но и копированием чертежей. Данная услуга будет интересна строителям, дизайнерам, инженерам, в том числе работающим на промышленных предприятиях. Мы поможем скопировать чертежи и перенести их в любой формат – от А0 до А3.
Работа с нестандартными оригиналами и проектами больших размеров существенно упрощается. Технология цифрового копирования и последующей обработки гарантирует высокое качество результата.
Стоимость работ с чертежами в «Копировальне»
Рассчитать точно стоимость печати или копирования чертежей можно обратившись к нашему менедеру или через форму обратной связи
Печать чертежа в AutoCAD.
В этом уроке я расскажу вам о том, как осуществляется печать чертежа в программе AutoCAD.
В автокад существует 2 способа печати чертежей : печать из модели и печать из листа.
Наиболее рациональным способом является печать из листа. Вообще, я настоятельно рекомендую вам освоить работу с листами в AutoCAD , масштабировать и компоновать все ваши чертежи именно на листах и с листов же осуществлять печать. Дело в том, что, настраивая параметры листа, вы одновременно осуществляете настройку параметров печати. И при использовании листов вам не придётся при каждой попытке распечатать чертёж настраивать параметры печати.
Но мы с вами сначала разберём печать из модели.
Допустим, у нас имеется архитектурно-строительный чертёж в пространстве модели, построенный в натуральную величину.
Перед началом печати нам необходимо добавить на чертёж форматку со штампиком. Прямо в модели начертим рамку для формата A2 со штампиком. Рамку со штампиком чертим тоже в натуральную величину.
Теперь, если мы отдалимся от форматки, мы увидим, что объекты чертежа у нас огромные, а форматка совсем мелкая.
Поэтому нам нужно увеличить нашу форматку таким образом, чтобы объекты чертежа поместились внутрь рамки форматки. Здесь ещё важно учесть то, в каком масштабе мы хотим видеть наш чертёж после его печати на бумаге. Например, я хочу чтобы данный чертёж после печати на бумаге был отображён в масштабе 1:100. Для этого мне нужно увеличить форматку ровно в 100 раз, а затем подвинуть рамку таким образом, чтобы объекты чертежа оказались внутри рамки форматки.
Итак, выделяем нашу форматку. Запускаем команду » Масштаб » . Указываем базовую точку, например, в левом нижнем углу форматки. Далее надо указать численное значение того, в какое количество раз мы хотим увеличить объект. Вводим число 100 и нажимаем клавишу «Enter» . Форматка увеличивается. С помощью команды » Перенести » перемещаем нашу рамку так, чтобы внутри неё оказался наш чертёж.
Теперь можно приступать непосредственно к печати чертежа. В левом верхнем углу экрана программы AutoCAD кликаем по кнопке с изображением буквы » А «. Из развернувшегося свитка выбираем » Печать » .
Появляется окно печати.
Выполним настройку параметров печати в данном окне автокад.
Сначала установим тип плоттера. К моему компьютеру не подключен физический плоттер, поэтому я воспользуюсь виртуальным плоттером, осуществляющим печать чертежа в файл формата DWF . Выбираем из свитка плоттер «DWF6 ePlot.pc3» .
Установим формат. Выбираем из свитка формат «ISO без полей А2 (594.00 x 420.00 мм) » .
Зададим область печати. Возле надписи » Что печатать: » в свитке выбираем » Рамка » .
Далее в пространстве модели нам нужно кликнуть две диагонально противоположные угловые точки рамки области печати. Кликаем, например, по крайней верхней левой и крайней нижней правой точкам нашей форматки.
Ставим галочку возле надписи » Центрировать » .
Формат листа у нас горизонтальный. Поэтому в разделе настроек » Ориентация чертежа » ставим точечку рядом с пунктом » Альбомная » .
В разделе » Масштаб печати » обязательно убираем галочку возле надписи » Вписать » . Затем выбираем из свитка масштаб 1 :100.
Выберем таблицу стилей печати. Я хочу, чтобы все линии на моём чертеже выводились на печать чёрным цветом. Поэтому выберем таблицу стилей печати «Monochrome.ctb» .
Устанавливаем качество презентационное » Презентационное » .
Всё. Настройка параметров печати завершена. Жмём » ОК » .
Если у вас есть физический плоттер, подключенный к компьютеру, и вы указали его при настройке параметров печати, то начнётся процесс печати чертежа на этом плоттере. Если же вы, как я, выбрали в настройках виртуальный плоттер «DWF6 ePlot.pc3» , то появится окошко, котором нужно указать имя будущего DWF файла и папку на жёстком диске, в которой этот файл будет размещён. После чего, ваш чертёж будет распечатан в DWF файл, который будет сохранён в указанном вами месте.
Допустим у нас имеется отдельный лист, с видовым экраном, где размещён этот же чертёж в нужном масштабе (1:100), с форматкой и штампиком. Чертёж на листе скомпонован, параметры листа настроены. О том, как это делается, я подробно описал в статье » Работа с листами в AutoCAD » .
Находясь на листе, кликаем по кнопке с буквой «A» в левом верхнем углу AutoCAD и выбираем » Печать » . Если у нас правильно настроены параметры листа, то нам вообще ничего не нужно настраивать в параметрах печати. Всё автоматом с юда переносится из настроек листа. Но при необходимости настройки печати можно здесь подкорректировать для данной конкретной печати .
Настройки здесь следует выставить почти те же самые, что и при печати из модели. Единственное отличие — это масштаб. На листе ВСЕГДА масштаб печати указывается 1:1. Масштаб чертежа (1:100) указывается не в настройках печати, а в настройках видового экрана. Также, при работе с листами, форматка со штампиком чертится в натуральную величину 1:1 и размещается на пространстве листа. Увеличивать её в 100 раз, как в случае печати из модели, не нужно.
Далее жмём » ОК » и запускаем процесс печати, как и в предыдущем случае. Если выбран плоттер «DWF6 ePlot.pc3» программа AutoCAD осуществит печать в DWF файл и сохранит его в указанной вами папке.
На этом урок о печати чертежей в AutoCAD завершён.
С уважением Дмитрий Лапин.
P.S.: Не забудьте подписаться на рассылку » Эффективная работа в AutoCAD» , и вы будет получать на свой e-mail новые обучающие уроки по AutoCAD как в текстовом виде, так и в формате видео. Для этого просто введите в форму ниже ваше имя, ваш e-mail адрес и следуйте дальнейшим инструкциям.
Прямо Сейчас Подпишитесь На Рассылку!
И Получайте Бесплатные
Обучающие Видео Уроки
По AutoCAD На Ваш E-mail!
Просто Введите Ваши Данные В Форму!
