Чертежи дизайн-проекта – это целый набор планов, схем, разверток и экспликаций, которые входят в состав проектной документации. Их готовят проектировщики в соответствии с планировочными, стилевыми и технологическими задачами интерьера.

Задача чертежей – максимально полно представить техническую информацию, которая затем попадает в руки ремонтной бригады: строителям, инженерам, электрикам, отделочникам. От точности передачи и соблюдения расчетов зависит, насколько быстро и качественно будет реализован дизайн квартиры, дома, офиса.

Какие чертежи дизайн-проекта нужно подготовить?

В зависимости от уровня проработки может понадобиться более полутора десятков схем, вот некоторые:

план обмеров,
план возведения перегородок,
план демонтажа,
план потолков,
план полов с графическими обозначениями напольных покрытий и их границ,
план расположения светильников,
план расстановки мебели и оборудования.

Чертеж плана полов

Основой для проработки последующих схем, освещенности, расчета материалов, подбора мебели и оборудования служат обмерочные чертежи дизайн-проекта. Здесь нанесены точные размеры комнат, расстояния между отдельными элементами (нишами, дверными, оконными проемами), обозначены монолитные стены и кирпичные перегородки, стоки отопления и канализации, подводка холодной и горячей воды. С помощью обмерочного чертежа разрабатываются варианты перепланировки.

План обмеров

Цветовые решения в чертежах

Цветные схемы выполняются, когда необходимо нагляднее представить фактуру и рисунок напольных покрытий в конкретной комнате, дать информацию о колористике интерьера.
В цвете разрабатывается также планировка территории коттеджа: с размещенными постройками и ландшафтным оформлением.

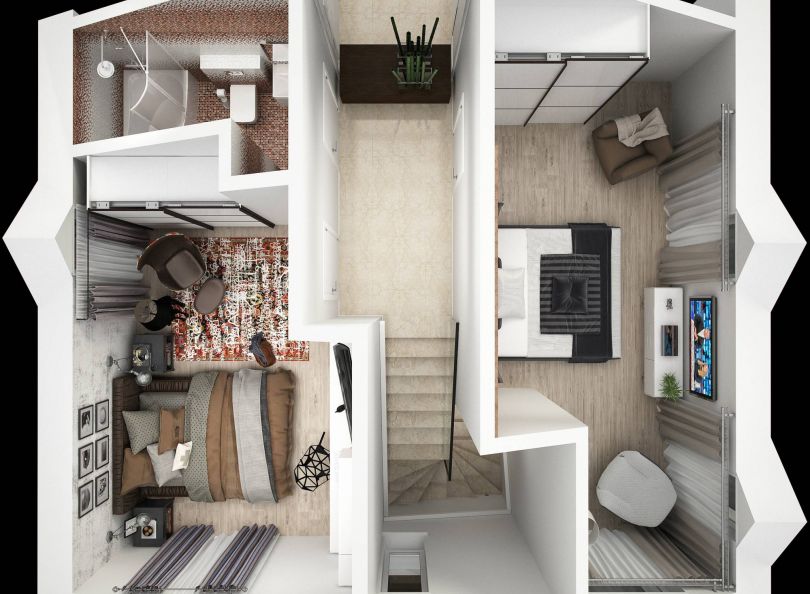

Чертеж расположения комнат на 2-м этаже дома

Что такое экспликация?

Это пояснительная информация, сопровождающая проект. Может содержать данные с указанием артикулов, производителей, цвета отделочных материалов в конкретной комнате. Отдельная экспликация готовится по мебели, светильникам, по составу помещений и т.д.

Чертеж – экспликация помещений квартиры

Зачем нужны развертки?

В чертежи дизайн-проекта обязательно включают развертки стен. Это фронтальная проекция всех участков стены в конкретной комнате. На схеме обозначены типы покрытий, размеры дверного проема, декоративных элементов, расположение полок, ниш, светильников, расстояние от них до пола и между собой. Плюс отображены предметы мебели, примыкающие к стене.

Развертка – самый четкий и понятный чертеж, который поможет избежать возможных ошибок при реализации интерьера. Кроме того, в развертке используется антропометрическая модель человека, и каждый предмет обстановки можно соотнести с пропорциями человеческого тела, а значит, оценить удобство предложенного оформления.

Развертки по стенам в детской

Проектные работы в компании «ТопДом»

Для каждого ремонта квартиры, дома или офиса мы тщательно готовим документацию:

чертежи дизайн-проекта,
схемы коммуникаций,
спецификации по подбору строительных и отделочных материалов.

Это та качественная основа, с которой стартует ваш проект!

Новый функционал в Planoplan 3.0.1 – Развертка стен

Мы учли ваши пожелания и готовы представить совершенно новый функционал – «Развертка стен». Он придет на смену устаревшей функции «Смета».

15 марта 2023

Новый функционал в Planoplan 3.0.1 – Развертка стен

Наша задача – дать возможность дизайнерам создавать финальный документ (дизайн-проект) самостоятельно в одной программе.

«Развертка стен» включает важные и необходимые элементы для создания финального документа (дизайн-проекта). Один из них – возможность использовать инструменты рисования для полноценной подготовки чертежей: добавлять на развертки стен размеры, линии, выноски, формы, текст и таблицы.

Как работает функционал – Развертка стен

1) При выделении комнаты или стены в правом блоке Свойств появилась кнопка «Развертка стен». При нажатии кнопки открывается редактор «Развертка стен».

2) В верхнем левом углу редактора расположена мини-карта. При наведении курсора на любую из стен, она подсвечивается. Если кликнуть на стену, она обводится рамкой и выделяется также на мини-карте. Для удобства ориентации, углы стен обозначены латинскими буквами.

Что отображается на развертках?

На развертках отображается вся мебель и любые объекты, которые примыкают к стенам.

Окна и двери отображаются в виде проемов. Ниже проиллюстрирован вид стены с картиной без дивана.

Если вернуться в редактор, подвинуть диван

к стене, а затем снова открыть «Развертку стен», на самих развертках появится диван, отображенный на стене.

3) Один из важных элементов, который появился в «Развертке стен», это возможность использовать инструменты рисования, которые позволяют добавлять на развертки стен размеры, линии, выноски, формы, текст и таблицы. Таким образом, у вас появляется возможность создавать полноценные чертежи, которые можно использовать далее в реальной работе.

4) После того, как нанесена необходимая информация на развертке, появляется возможность экспорта. Здесь можно настроить положение холста, рамку, изменить соотношение сторон или увеличить их.

5) Есть возможность скрыть мебель, примыкающую к стенам и выбрать картинку в форматах jpg или png. Соответственно, при нажатии экспорта, сохраняется план.

В итоге вы получаете один из элементов конечного дизайн-проекта.

В ближайшее время дизайн-проект можно будет создать из нескольких проектов.

Каждая стена «анфас»: Зачем нужны развертки в проекте

Они дублируют планы и чертежи, и при этом дизайнеры все равно их делают

Саша Зайцева

Саша Зайцева 16/Ноябрь/2019
журналист, редактор
Сохранить Комментировать 15 Нравится 37
Поделиться
Twitter E-mail

Квартира трехмерная, а дизайн-проект делается на бумаге. Внешний вид будущего интерьера помогает представить 3D-проектирование, но для строителей визуализации совершенно бесполезны. Они передают образ, а не информацию о том, как технически корректно его воплотить.

Нужную детализацию для строителей дают развертки — вид стен «анфас». Стандарта их выполнения нет, как нет и единой принятой у дизайнеров стратегии. Приводим аргументы профессионалов в пользу каждого способа подачи.

Сергей Денисенко Сохранить фото
Самарина Елена Сохранить фото

Как черно-белые или цветные чертежи, на которых изображена стена в виде отдельной плоскости — со схематичным обозначением мебели.
Как цветные компьютерные рисунки, но плоскостные, с нанесением размерности элементов поверх изображений.
Как сочетание чертежей и компьютерных изображений, иногда в 3D (для наглядности).

ASDesign Сохранить фото
Пример черно-белой развертки: такой чертеж можно распечатать на любом принтере — удобно на стройке
Наташа Мартынова Сохранить фото

Пример развертки, дополненной 3D-визуализацией и реалистичными рисунками предметов мебели — максимально наглядно

Зачем развертки заказчику
Казалось бы, они нужны только строителям, а заказчику совершенно без необходимости. Но 3D-визуализации из-за своей специфики показывают интерьер так или иначе слегка искаженным. Для понимания того, где именно и какие полки будут на каждой стене, развертки гораздо нагляднее.
Также развертки нужны, если на стенах планируется сложный декор, например, молдинги или карнизы.

Berlinskaya Place Сохранить фото

Кроме того, развертки помогают заказчику контролировать процесс ремонта, если не была заказана услуга авторского надзора. Вы смотрите на конкретную развертку конкретной стены и проверяете, все ли правильно сделали строители.

Наталья Мартынова, руководитель студии дизайна WhiteRoom: « Развертки — это наша гордость и самое сложное. На развертках — вся красота дизайн-проекта, вся соль. От того, насколько правильно и точно сделаны развертки, выведены текстуры и указаны все нюансы, зависит реализация проекта: и скорость, и красота » .

Татьяна Подзорова, дизайнер: « Заказчику это весьма облегчает понимание, как именно следует разместить ТВ, мебель или декор на стенах » .

На развертке ниже прекрасно видно, какая будет отделка на стенах и где будут располагаться фотообои.

Mariya Krylova Сохранить фото
Студия дизайна Марии Боровской Сохранить фото

Подробные развертки снимают вопросы заказчика о том, как будет выглядеть каждая стена

Татьяна Мороз, дизайнер: « Для эстетики и легкого восприятия мы добавляем в развертки много деталей, вплоть до вазочек с цветами и пузырьков с мылом в ванной комнате. Подробные развертки мало кто делает из дизайнеров. Мы это делаем, прежде всего, заботясь о восприятии заказчика. Часто техническая информация для заказчика трудна для прочтения, а деталировка (вазы, книги, обои с рисунками) делают развертку более простой для восприятия, а будущий интерьер — родным » .

Ксения Долгова, архитектор: « На развертках выявляются и решаются моменты, которые тяжело учесть и показать на планах, например, высота карниза — чтобы карниз совершенно случайно не закрыл окно. Чтобы тщательно подобранная и полюбившаяся за время проектирования мебель не закрывала доступ к розеткам и прочие не такие очевидные, но важные моменты » .

Светлана (INTERIOR) Сохранить фото

На фото: подробная раскладка кухни отображает даже то, где будет стоять разделочная доска. Не все дизайнеры считают, что эта информация нужна строителям, особенно если на проекте будет авторский надзор

А строителям они нужны?
Некоторые дизайнеры считают, что развертки, напротив, могут запутать строителей. Профессионально сделанные чертежи (рабочая документация) для специалистов — понятный и достаточный способ донесения информации, уверены собеседники Houzz.

Так, для понимания характера отделки стен профессионалам достаточно плана (вид сверху) со спецификацией и ведомостью отделочных материалов.

Дизайн-бюро Оксаны Моссур Сохранить фото

А схему прокладки электрики или привязки сантехоборудования лучше отразить на чертежах общепонятными ГОСТовскими методами, чтобы не возникало путаницы.

Кроме того, чертеж представляет все помещение на одном листе — строителям не нужно рыться в папке с проектом, выискивая нужную развертку нужной стены и состыковывая соседние стены друг с другом.

Нина Рубан, дизайнер: « Ведь исполнителям (строителям и электрикам) проще читать планы, чем рыться в альбоме дизайн-проекта в поисках нужной развертки конкретной стены. Понятный чертеж электрики позволяет избегать конфликтных ситуаций, связанных с непониманием или с ошибками исполнителя. Ведь строителям приходится сначала прокладывать штробы, а потом заделывать их, и любое исправление по уже оштукатуренной стене требует большого труда » .

Анастасия Оверина, основатель студии DOKA interior, дизайнер: « Обычно делают развертки всех стен, что иногда заставляет долго вникать в эти десятки листов ремонтные бригады ».

Шутова Анна Сохранить фото

Так что, это лишняя информация?
На самом деле нет. Есть дизайнеры, которые, напротив, уверены, что без разверток и строителям сложно справиться.

Определить уровень высоты размещения каждой конкретной розетки, каждого выключателя и т.п.
Точно разместить по высоте выводы для сантехнического оборудования. Ведь неудобно пользоваться унитазом или раковиной стандартной высоты, если ты очень высокий или, наоборот, низкорослый.
Правильно выполнить раскладку плитки, чтобы не было некрасивых подрезок. Ниже — как раз пример такой развертки с раскладкой плитки.

Андрей и Екатерина Андреевы Сохранить фото

На развертках также указываются перепады высот — это нужная информация, если, например, предстоит сложный стык потолочного карниза, вывода кухонной вытяжки, антресолей или встроенной мебели.
На развертках удобно подписывать комментарии автора проекта по каждой стене: на чертежах « вид сверху » и так достаточно информации, легко запутаться.
На развертках указывают места расстановки мебели, крепления полок, встроенных шкафов и т.п.
Развертки помогают подсчитывать чистовые отделочные материалы и устраняют двусмысленность в том, как должна в итоге выглядеть каждая стена.

Светлана (INTERIOR) Сохранить фото

Алена Сковородникова, дизайнер: « Я всегда наношу все розетки и выключатели на развертках стен, т.к. это позволяет исключить ошибки со стороны строителей и упрощает формирование ведомости на закупку электрики » .

Ксения Долгова, архитектор: « На развертках будут отражены все перепады высот, размещение розеток, мебели, отделочные материалы — показано все помещение в деталях. Развертки санузлов — обязательная часть рабочего проекта, так как по ним сантехники будут привязывать выводы оборудования. Также на них отражается раскладка плитки, чтобы впоследствии не возникало некрасивых подрезок » .

GPSdesign Сохранить фото

Мария К. (Козлова), дизайнер: « Развертки помещения — это четыре вида, на каждую из стен помещения: с подсчетом чистовых отделочных материалов, привязкой розеток и выключателей, и другими рекомендациями для строителей. Такие листы с эскизами и развертками мы делаем для каждого помещения ».

Катерина Красотова, дизайнер: « Развертки выполняются, если в интерьере используются сложные покраски, ниши и т.д. ».

Manders Сохранить фото

Итого
Развертки не являются строго обязательным элементом дизайн-проекта, и если на объекте есть авторский надзор дизайнера, весьма вероятно, что без них можно обойтись.

Однако развертки важны, если авторский надзор не заказывается: они помогают заказчику детальнее представить, как должна выглядеть каждая стена и контролировать строителей.

При этом сами строители, возможно, будут работать только по чертежам, а развертки использоваться для уточнения спорных моментов с заказчиком.
