Классификация резьбовых шпилек
Резьбовая шпилька широко используется для крепления различных металлоконструкций, гарантирует высокую надежность и прочность соединения.
Шпильки выпускаются в соответствии с ГОСТ 22042, ГОСТ 22032, DIN 972, DIN 976 и другим стандартам, регламентирующим конструкционные параметры, геометрические размеры и материал изготовления.
Особенности конструкции резьбовых шпилек
Шпилька — стальной резьбовой пруток без оголовка на конце. Это позволяет стягивать различные детали между собой, накручивая гайки с обоих концов, вкручивать шпильки в резьбовые отверстия. Резьба может быть нанесена как на все тело изделия, так и на ее часть. Существует несколько типов конструкций резьбовых шпилек, различающихся по диаметру и исполнению.
Для каждого вида шпилек имеется три класса точности. Диаметр изделий может составлять от 6 до 48 мм. Длина регламентируется ГОСТ или требованиями заказчика.
Материалы изготовления резьбовых шпилек
В зависимости от условий эксплуатации и типа изделий шпильки могут изготавливаться из углеродистой, легированной и нержавеющей стали. Шпильки с ввинчиваемым концом и метизы, предназначенные для стяжки изделий с гладкими отверстиями, производятся из 20Х13, 14Х17Н2, 30ХМА и т. п.
Шпильки, применяемые с деталями из стали или титанового сплава, изготавливаются из 09Г2С. При работе с фланцевыми соединениями стоит выбирать шпильки из стали 35, 40Х или 09Г2С. Подробнее материалы изложены в соответствующих ГОСТ на изготовление шпилек разных конструкций.
Виды шпилек резьбовых
Резьбовые шпильки могут иметь разную конструкцию. Но в большинстве типов применяется два стандарта:
- Диаметр гладкой части равен диаметру резьбовой.
- Диаметр гладкой части меньше резьбовой.
Шпильки для деталей с гладкими отверстиями
Этот тип изделий регламентируется ГОСТ 22042. Размер шпильки зависит от ее диаметра — параметры занесены в соответствующую таблицу. В ее верхней строке указывается диаметр резьбы. Если он занесен в скобки, то это — нежелательный размер, но не запрещенный.
Диаметр изделий составляет от 6 до 48 мм, шаг резьбы — крупный или мелкий, длина — до 500 мм. Шпильки этой конструкции изготавливаются из углеродистой, легированной стали или бронзы. Применяются в строительстве, для бытовых нужд.
Шпильки с ввинчиваемым концом
Шпильки с ввинчиваемым концом изготавливаются в соответствии с требованиями ГОСТ 22032, ГОСТ 22038, ГОСТ 22034. Они могут иметь резьбу как по всей части, так и на отдельном конце прутка, отличаться по длине и диаметру.
По ГОСТ 22038 выпускаются шпильки для деталей из легких сплавов, по ГОСТ 22034 — метизы, предназначенные для ввинчивания в бронзовые и стальные изделия. Наиболее распространенный стандарт — ГОСТ 22032, в котором указываются параметры стальных шпилек, вкручиваемых в металлические, латунные и титановые заготовки.
Эти изделия могут иметь крупный и мелкий шаг резьбы с разных сторон, диаметр от 3 до 48 мм.
Фланцевые шпильки
Фланцевые шпильки — специальный тип метизов, предназначенный для соединения трубопроводов (газовых, турбинных, паровых), работающих при температуре до 650 °С. Их параметры занесены в ГОСТ 9066. Выделяют пять типов изделий:
- С равным диаметром резьбы и гладкой части.
- Диаметр резьбовой части больше гладкой.
- С наличием четырехгранного выступа и осевого отверстия.
- С осевым отверстием по длине и выступом цилиндрической формы.
- С отверстием по всей длине, диаметром резьбы больше, чем на гладкой части.
Приварные шпильки
Приварные шпильки предназначены для приварки к стальным изделиям. Они выпускаются по ГОСТ Р 55738 в трех исполнениях: для газовой сварки, дуговой сварки и контактной сварки.
Закладные шпильки (фундаментные болты)
Закладные шпильки применяются для монтажа изделий к бетонным и монолитным основаниям. Они отличаются изогнутой формой и фиксируются в монолит на этапе его создания. Параметры изделий указываются в ГОСТ 24379.
Резьбовые шпильки (DIN 975)
Резьбовые шпильки, указанные в стандарте DIN 975, отличаются наличием резьбы по всей длине изделия. Их применяют для потолочных креплений вентиляции, воздуховодов и т. п. В качестве материала выступает углеродистая, нержавеющая сталь. Шпильки выпускаются длиной в 1 или 2 м, диаметр — М4-М36.
Применения резьбовых шпилек
Шпильки резьбовые используются в различных областях производства, строительства.
- Ремонтно-строительные работы.
- Монтаж оборудования, станков, крупногабаритных механизмов.
- Создание металлоконструкций.
- Монтаж систем вентиляции, воздуховодов и т. п.
- Сборка каркасов, различных строений и стендов.
Их применяют в машиностроении, для фиксации крупногабаритного оборудования и станков. В машиностроении и строительстве наиболее часто используют шпильки с ввинчиваемым концом, благодаря их конструктивным особенностям — один конец ввинчивается, а второй — затягивается гайкой.
Шпильки применяют для фиксации трубопроводных систем, вентиляции, отопления и т. п. Они используются для стягивания фланцевых соединений трубопроводов, расположенных на улице. Специальные шпильки предназначены для магистральных систем, работающих при высокой температуре до 650 °С.
На шпильки часто устанавливаются билборды. Для этого применяют закладные изделия, которые монтируют в бетон. К ним крепят станицу щита.
Как выбрать резьбовую шпильку?
Все шпильки рассчитаны на работу с конкретной нагрузкой. И их несущая способность напрямую зависит от их конструктива, материала, размера и т. п.
Несущая способность резьбовой шпильки, выдерживающей нагрузку в плоскости, зависит от глубины ее ввинчивания. На грузоподъемность также оказывает влияние шаг резьбы.
При перпендикулярно направленной нагрузке несущая способность шпилек определяется сопротивлением материала на изгиб и срез. На этот параметр влияет материал и диаметр прутка, при этом длина резьбовой части особого значения не имеет.
При подборе материала для шпильки следует учитывать параметры окружающей среды и воздействия на шпильку. Стоит помнить и о том, что контакт разнородных материалов приводит к возникновению электрохимической коррозии.

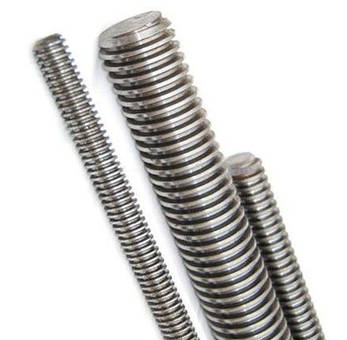

DIN 976 Шпилька з трапецеїдальною різьбою Тг24х5х1000 без покриття
Резьбовая шпилька Tr24x5 с трапецеидальной резьбой, имеет вид стержня по всей длине которого нанесена резьба. Шпилька предназначена для наращивания крепёжных конструкций с трапецеидальной резьбой, также такие шпильки являются наиболее распространенными и используются в качестве ходовых винтов (силовые винты). Трапецеидальные винты, как правило, используются там, где требуются большие нагрузки. Для удлинения конструкций на основе резьбовой шпильки используют соединительные гайки.
Диаметры резьбы от М12 до М60
Материал: Сталь С 15, нержавеющая А2
Характеристики трапецеїдальної шпильки Tr24 DIN 976:
D –діаметр шпильки – 24 мм;
L – довжина 1000 мм;
P – крок різьби – 5 мм;
Теоретичний вага шпильки – 2.71 кг
Компания «ОГУН ГРУПП» занимается реализацией трапецеидальных шпилек. Продукция имеет все необходимые документы подтверждающие прохождение контроля качества. Мы поможем вам изготовить крепеж любой сложности или не соответствующий технологическим стандартам ГОСТ и DIN, по предоставленным чертежам. Доставка товара осуществляется в любой регион страны. Наши менеджеры предоставят вам квалифицированную бесплатную консультацию в телефонном режиме. Будем рады сотрудничать с вами!
| Основні | |
|---|---|
| Вага | 2.71 кг |
| Гарантійний термін | 12 міс |
| Довжина | 1000 мм |
| Покриття | Без покриття |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Матеріал шпильки | Сталь |
| Крок різьби | 5 мм |
| Користувальницькі характеристики | |
| Вид різьби | Трапецеідальна |
| Різьба | Tr24 |
- Ціна: 1 084 ₴
- Спосіб упаковки: палети дерево, мішки п/п.
Шпильки
В нашем магазине представлены самые разные шпильки для трубопрокатной арматуры. Мы понимаем, насколько нашим клиентам важно качество продукции, поэтому предлагаем только высококачественные товары. Для эксплуатационных или тяжелых условий эксплуатации по возможности предпочтительно использование шпилек вместо основных болтов крышки в тех случаях, когда имеется выбор.
Шпильки позволяют получить гораздо более точные значения крутящего момента, поскольку шпильки не скручиваются во время затяжки, как болты. Поскольку шпильки остаются неподвижными во время затяжки гайки, шпильки растягиваются только по одной оси, обеспечивая гораздо более равномерное и точное усилие зажима. Кроме того, поскольку использование шпилек приводит к меньшему износу резьбы блока, это продлевает срок службы резьбовых отверстий в блоке на периоды обслуживания / восстановления. Это особенно важно при работе с блоками из сплава.
Использование шпилек также упрощает установку основной крышки и способствует выравниванию основной крышки. Вероятность смещения основного колпачка меньше, поскольку шпильки остаются неподвижными во время зажима колпачка. Шпилька — это своеобразная стержень с резьбой, она также используется во многих операциях подвешивания и предпочтительна, когда необходимая высота не известна сразу при заказе деталей. Получение длинных частей стержня с резьбой оставляет пространство для маневра при установке.
