Встречали ли вы узел учета ХВ с двумя обводными линиями?

Здравствуйте, уважаемые господа
Столкнулась с такой ситуацией: федеральная экспертиза, несколько проектов подряд и эксперт везде пишет замечание — «не обосновано решение устроить только одну обводную линию на водомерном узле». При встрече лично объясняет — якобы ввода в здание два, узел учета не расчитан на пропуск пожарного расхода, получается что при пожаре работает только одна и единственная обводная линия, а если с ней что-то случится? Нужно обязательно вторую устраивать, повышая таким образом надежность системы. А я ему говорю — вот же СП, тут ничего не говорится про две обводные, в моем понимании два ввода делаются, чтобы на случай аварии на одном, второй подавал воду — !вот здесь надежность!По одному из них подается вода на водомерный, там по обводной шурует дальше и выходит также на две линии. Две линии на выходе — вот опять надежность на случай неработы одного из них. Эксперта не убедила)) но как так? Открываю типовые водомерные узлы — там опять же мне не встретилось ничего подобного..через поисковик тоже ничего не выдает. Подскажите, может кто сталкивался? Прав эксперт?

Просмотров: 2893

Что такое водомерный узел и что нужно знать об его установке?

Что такое водомерный узел и что нужно знать об его установке?

Водомерный узел – это комплекс, в состав которого входят приборы учета воды, запорная арматура и контрольно-спусковой кран с трубами и соединительными элементами. Он позволяет измерять и передавать данные о расходе воды в многоквартирном доме либо на промышленном объекте. До того, как водомерный узел начнет выполнять свои задачи, его следует правильно установить. Как?

Требования к помещению для установки водомеров

Для установки водомерного узла подходит далеко не любое место. Вот требования к помещению, в котором может располагаться и в дальнейшем эксплуатироваться такой агрегат для учета расхода:

  • минимальная температура воздуха в холодное время года – +5°С;
  • нет транзитных трубопроводов, стояков и выпусков канализаций;
  • отсутствие посторонних предметов, закрывающих доступ к узлу;
  • наличие запирающейся двери или иных мер по защите комплекса.

Большим плюсом будет наличие в помещении двухполюсной розетки с напряжением электротока 220 Вольт. Это надо для подключения некоторых типов счетчиков воды в составе водомерного узла.

Важно: типовые узлы устанавливаются только в нежилых помещениях с нормальной влажностью и наличием электрического освещения. Доступ к комнате должен быть легким на случай регулярных поверок приборов учета и визитов с целью снятия показаний для дальнейшей их передачи в УК. Как правило, узлы ставят в подвалах, на лестничных площадках или в помещениях тепловых пунктов.

Важные особенности установки водомерного узла

Есть ряд норм, которым должен соответствовать монтаж водомерного узла. Например, это можно делать исключительно на действующих и заполненных водой водопроводах, которые до этого уже успешно прошли процедуры промывки и опрессовки. Не допускается монтаж водомерных узлов на трубопроводах сразу после проведения капитального ремонта, а также на трубах в новостройках.

Для соблюдения технологии монтажа водомерного узла важно учитывать перечисленные нюансы:

  • если планируется устанавливать в составе узла водомеры с диаметром условного прохода от 15 до 40 мм, следует обеспечить прямой участок трубопровода длиной от 6-8 диаметров;
  • если планируется использовать приборы учета с диаметром условного прохода от 50 до 150 мм, прямой участок водопровода должен иметь длину не меньше 8-10 диаметров трубы;
  • оптимальная высота установки водомерного узла над поверхностью пола – от 30 до 100 см;
  • рекомендуется выдержать расстояние от агрегата до ближайшей стены не менее 40-45 см;

Так как нужно учитывать действительно большое количество нюансов, лучше доверить разработку проекта и установку водомерного узла профессионалам. При самостоятельном монтаже без опыта и специальных инструментов есть риск ошибок, из-за которых узел будет работать некорректно.

ЗАКАЗАТЬ УСЛУГУ У АККРЕДИТОВАННЫХ КОМПАНИЙ

Как выглядит порядок монтажа водомерных узлов?

В первую очередь перед установкой водомерного узла нужно получить разрешающие документы в Водоканале. Если они уже есть на руках, можно приступать к монтажу самостоятельно или отдать эту задачу профессионалам, как и рекомендовано ранее. Установка узла мало чем отличается от монтажа обычного счетчика, при этом важно соблюдать все интервалы, которые описаны выше.

Перед монтажом следует внимательно ознакомиться с чертежами конкретного водомерного узла и правильно подобрать размеры соединительных элементов, фасонных деталей. Если пренебречь этим этапом, с большой вероятностью столкнетесь с несовместимостью комплектующих.

При подключении водомерных узлов рекомендуется использовать минимум фасонных элементов, так как они вносят дополнительное сопротивление и уменьшают напор воды в водопроводе. В том числе по этой же причине водосчетчики в составе узла устанавливаются на прямом участке трубы.

По завершению монтажа водомерный узел пломбируется при помощи свинцовых или пластиковых пломб. Для этого все элементы, подлежащие пломбировке, должны иметь специальные «ушки».

На заключительном этапе установки водомерного узла проводятся его опрессовка и промывка. Для оценки качества воды на выходе из комплекса берутся пробы с целью дальнейшего их анализа.

Водомерный узел

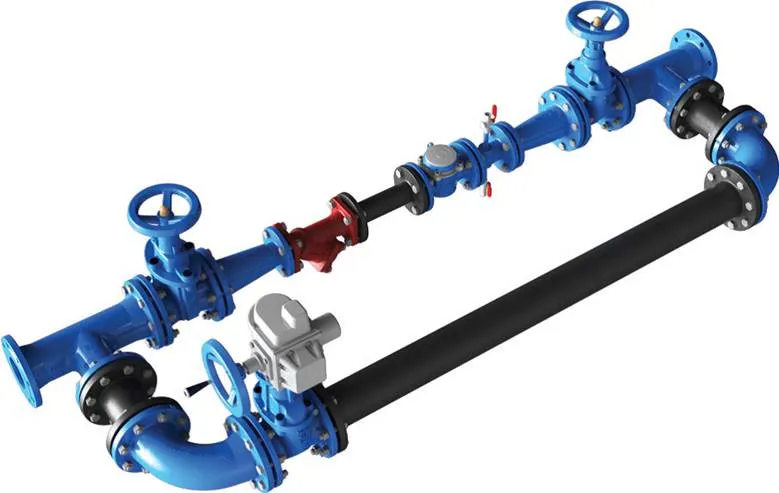

Что такое водомерный узел с обводной линией?

В зависимости от конструкции водомерные узлы делятся на простые и с обводной линией. Вторые отличаются от первых тем, что они могут обеспечить непрерывную подачу воды на объект даже при ремонте или демонтаже одного либо нескольких водосчетчиков в составе узла. Такая линия также называется пожарно-резервной, а комплексы с ней относят к типу II (тогда как простые – к типу I).

Отдельного внимания заслуживают водомерные узлы с двойным вводом в здание трубопровода. В таких комплексах предусмотрено две трубы – сделаны для питьевого и пожарного водопроводов соответственно. Как и другие типы, они могут оснащаться задвижкой с удаленным управлением.

Независимо от того, что вам нужно установить – пару водосчетчиков в квартире или целый узел для многоквартирного дома – с этим справятся специалисты РосСчет. Обратитесь к нам, и мы подберем оборудование под ваш бюджет и запросы, выполним его доставку и профессиональную установку.

Водомерные узлы ЦИРВ02А.00.00.00

Предназначены для коммерческого учета потребляемой воды.
Элементы водомерного узла – тройники фланцевые, колена фланцевые, переходы фланцевые, патрубки фланцевые гладкие, могут быть выполнены как из чугуна, так и из стали.

Задать вопрос

Водомерные узлы бывают с одной или с двумя линиями. Тип узла учета объёмов питьевой воды (водомерного узла) и диаметр условного прохода средства измерения определяются в соответствии с требованиями СНиП 2.04.01-85, а также «Правил пользования системами коммунального водоснабжения и канализации в РФ» 1999 г. И согласовывается с органами ГУП «Водоканал СПб». В зависимости от норм расхода потребляемой воды, водомерные узлы регламентируются альбомами ЦИРВ.

Водомерные узлы могут устанавливаться на чугунных, стальных и пластиковых (полипропилен и т.д.) вводах. Водомерные узлы устанавливаются на границах ответственности поставщика и потребителя (абонента). Для установки водомерного узла требуется освещенное помещение с минимальной температурой +5С, размеры помещения должны позволять снять показания, а так же обслуживание и ремонт ВУ.

Водомерный узел состоит из элементов водомерного узла, которые изготавливаются из стали, чугуна, а так же по желанию заказчика могут быть ещё и оцинкованными.

Счётчики воды на ВУ должны быть опломбированы специалистом поставщика. Задвижки ВУ должны поддерживаться опорами.

По новым требованиям ГУП «Водоканал СПб» и других водоснабжающих организаций допускается замена в водомерном узле задвижек клиновых с невыдвижным шпинделем на затворы поворотные дисковые, также задвижек с электроприводами на затворы с электроприводами.

Состав

Элементы водомерного узла – тройники фланцевые, колена фланцевые, переходы фланцевые, патрубки фланцевые гладкие, могут быть выполнены как из чугуна, так и из стали.

  • Прибор учета воды (счетчик воды любого типа внесенные в государственный реестр);
  • Прямые участки, обеспечивающие требования метрологии (ПДС + ППС);
  • Задвижки (первая — городская, вторая по ходу движения воды — домовая);
  • Элементы ВУ: колена УФ, тройники ТФ, переходы ХФ; клапан обратный (при наличии двух и более закольцованных вводов).

Фасонные части водомерного узла (колено фланцевое УФ, тройник фланцевый ТФ, переход фланцевый ПФ (ХФ)) изготавливаются из стали или чугуна, остальные – только из стали.

Водомерные узлы устанавливают на работающих водопроводах, которые прошли опрессовку, с целью определения расхода воды. Обычно они находятся в подвалах жилых многоквартирных домов, в подъездах или в тепловых пунктах. Для контроля расхода воды водомеры должны иметь свободный доступ для наблюдателя. Счетчики пломбируют и периодически поверяют организации, имеющие для этого лицензию.

Водомерные узлы состоят из запорной арматуры, которая устанавливается до счетчика и после него, соединительных труб и патрубков (диаметры подводящих трубопроводов 20-300 мм). Водомерный узел имеет две линии: основную и обводную (байпасную). На основной линии устанавливают входной затвор, затем фильтр, счетчик воды, обратный клапан и снова поворотный затвор. На обводной линии также установлен поворотный затвор. Кроме того, в состав водомерного узла входит контрольно-спусковой кран. Обводная (байпасная) линия открывается в случаях пожара, планового ремонта водопровода и в аварийных ситуациях. В обычное время обводная линия должна быть надежно перекрыта поворотным затвором или шаровым краном с классом герметичности не меньше А. Наоборот, поворотные затворы на основной линии водомера в рабочем режиме полностью открыты.

Водомерные узлы снабжаются счетчиками двух видов: крыльчатыми и турбинными. На горизонтально расположенных трубопроводах устанавливают крыльчатые счетчики, ось вращения которых перпендикулярна потоку воды, крепление резьбовое. Тогда как турбинные счетчики могут работать в любых положениях, даже если вода подается снизу вверх. У них направление оси параллельно направлению струи воды. Турбинные счетчики крепятся на фланцах. Счетчики водыесть отечественного и зарубежного производства.

Водомерные узлы изготавливают из стальных и чугунных труб ВЧШГ. Фасонные изделия проходят гидравлические испытания, выдерживают 20 атм. в течение 60 мин. Сейчас появились водомерные узлы из полипропилена, они дешевле чугунных, не покрываются толстым слоем ржавчины и имеют более эстетичный вид.

Водомерная вставка и типовые водомерные узлы

Водомерные узлы, как уже ясно из названия, служат для измерения количества воды, попадающей по трубам в здание. Водомерная вставка является одной из главных частей водомерного узла. Выделяют три основных элемента водомерных узлов: счётчик воды, арматуру и различные соединительные запчасти.

vodomernii_yzel

Виды типовых водомерных узлов

Современные водомерные узлы делятся на два вида:

простые (без обводной линии);

с байпасом (с обводной линией).

Вариант с байпасом используется в тех случаях, когда счётчик по своим техническим характеристикам не способен пропустить весь объём воды, используемой для систем пожаротушения, или когда подвод к дому воды всего один.

Также водомерные узлы различаются по материалу изготовления. Надёжным и зарекомендовавшим себя вариантом считаются узлы из стали и чугуна — эти материалы обладают наибольшей прочностью и долговечностью, однако в наши дни также набирают популярность узлы из полимерных материалов — они используются для комплектации пластиковых труб.

Что такое водомерная вставка?

На долговечность водомерного узла оказывает влияние качество материалов, из которых он был изготовлен, а также особенности его проекта. Одним из ключевых элементов узла является водомерная вставка. Это комплекс приборов для измерения давления и объёма воды в кубометрах, исходя из норм потребления.

Стандартные составные части водомерной вставки:

  • счетчик воды,
  • магнитный муфтовый фильтр,
  • два шаровых крана, один из них — со сливом,
  • два ниппеля,
  • две гайки.

Как обеспечить максимально длительное функционирование водомерной вставки?

На качество функционирования и срок службы водомерной вставки влияют два основных аспекта. И первый из них — конструктивные особенности вставки. Здесь важна продуманность конструкции. Второй аспект — квалифицированное и своевременное обслуживание устройства. Чтобы проводить профилактические или ремонтные работы с водомерной вставкой, необходимо обладать специальными знаниями, поэтому делать эти работы может только профессионал.
