Проектирование с САПР EPLAN P8 ELECTRIC

Системный интегратор-партнер Prosoft

ООО «Спутник-2» активно использует Eplan Electric P8, а также дополнительные модули: API, PPE (модуль для проектирования КИП и А), ESG (генератор схем), Data Portal и новый модуль FieldSys (кабельный маршрутизатор по местности). Сотрудники нашей компании неоднократно проходили обучение у официальных представителей EPLAN в России, что значительно облегчило процесс внедрения системы в работу проектно-конструкторского отдела. Мы оперативно получаем техподдержку и ежегодное обновление программного обеспечения, благодаря сервисному договору EPLAN.

С использованием указанного функционала процесс создания типового проекта значительно упростился. Можно отметить наиболее востребованный проектировщиками функционал ПО EPLAN:

  • Важнейшей особенностью системы продуктов EPLAN – проект делается несколькими людьми одновременно в едином информационном пространстве, что позволяет забыть о проблемах актуальности данных и заметно ускоряет процесс работы, потому что нет необходимости заниматься уже ненужным копированием данных – данные заносятся и редактируются в одном месте, а в остальных просто отображаются. Например, данные по сигналам вносятся еще на этапе создания функциональной схемы, а отображаются на документах полевой части, шкафа ПТК и программном обеспечении. Т.е. чтобы внести изменение в сигнал, достаточно отредактировать функциональную схему, во всех остальных местах он обновится автоматически.
  • Возможность генерирования документации (отчетов) в табличном и графическом виде на основе принципиальной схемы Гибкость в создании настроек и форм отчетов, что позволило самостоятельно настроить формы отчетов для максимального соответствия требованиям стандартов ГОСТ
  • Возможность автоматического создания схем при помощи модуля ESG. По сути своей это хорошо автоматизированный процесс copy/paste. Программа использует заготовленные куски схем, вставляет их в нужной последовательности и заполняет необходимыми данными.
  • Единая для всех проектов база изделий, в которой сохраняются все данные по изделию: описание, тех. характеристики, монтажные данные и т.д. Нет необходимости перерывать каталоги в поисках подходящего оборудования и информации по нему. Достаточно задать технические характеристики и выбрать из списка необходимое устройство.
  • Функция управления ревизиями позволяет найти и отобразить изменения уже сданных проектов, достаточно просто внести эти изменения.
  • Функция экспорта данных ПТК в различные форматы (PCS7, XLS и др.).
  • Функция контрольного прогона по проверке документа, которая позволяет не учитывать человеческий фактор и практически исключить совершение ошибок
  • Возможность экспорта проекта в формат PDF для дальнейшего предоставления документации заказчику. При этом документ в PDF остается полноценным структурированным проектом с перекрестными ссылками.
  • Возможность прямого редактирования данных в MS Excel – часть проекта экспортируется в Excel, заказчик вносит необходимые коррективы или новые данные, а затем отредактированный файл импортируется в EPLAN.
  • Возможность импорта/экспорта в популярные форматы файлов.

Очевидные результаты автоматизированного проектирования в САЕ-системе EPLAN сложно переоценить:

  1. Значительно увеличилась скорость создания проекта, что привело к сокращению сроков выполнения проектных работ.
  2. Повысилось качество выходной документации (на 98% исключены ошибки «человеческого фактора», при этом оставшиеся 2% реально исключить в дальнейшей работе с программой)
  3. Явно уменьшилась себестоимость проекта в результате сокращения количества человек, работающих над проектом, и сокращения времени, затрачиваемого на создание проекта.

Подводя итоги, можно с уверенностью утверждать, что использование САПР EPLAN в ООО «Спутник-2» позволяет оптимизировать производственные процессы предприятия, а компания EPLAN Software & Service является надежным партнером на рынке систем автоматизированного проектирования.

Применение линейки, циркуля и транспортира на чертежной доске привело к технической революции начала XIX века. Для повышения точности все построения выдерживали в максимально возможном масштабе, при этом погрешность построений составляла не менее 0,1 мм, а при задании угловых значений — не менее 1 мм на одном метре. Таковы пределы точности при геометрическом моделировании на кульмане. Появление ЭВМ стало благоприятной предпосылкой для развития машинной графики, которая включила в себя дисциплины геометрического моделирования и вычислительной геометрии.

Efficient Engineering

EPLAN provides software and service solutions in the fields of electrical, automation and mechatronic engineering. We develop one of the world’s leading design software solutions for machine, plant and panel builders.

«Efficient engineering» is our focus: EPLAN is the ideal partner to streamline challenging engineering processes. No matter whether small or large enterprises, we strive to enable our customers to apply their expertise more efficiently.

User Reports & Customer Testimonials

EPLAN in Practice

Find out how companies from various industries are using our solutions to meet current technical and business challenges to improve their competitiveness.

User Reports & Customer Testimonials

User Reports & Customer Testimonials

EPLAN in Practice

Find out how companies from various industries are using our solutions to meet current technical and business challenges to improve their competitiveness.

Eplan Pro Panel

Eplan Pro Panel — программное обеспечение для проектирования электрических шкафов. Поддерживает режим 3D-проектирования.

Продукт позволяет работать над проектом в режиме компоновки шкафа на основании разработанной электрической схемы или сразу разрабатывать компоновку шкафа в 3D. Работа с размещаемыми устройствами удобно организована благодаря навигаторам и спискам. При размещении элементов система автоматически проверяет правильность позиционирования устройств на монтажной панели. Инновационная технология «eTouch» позволяет удобно расположить и точно выровнять компоненты на монтажной панели. При этом учитываются заданные производителем оборудования правила и интервалы установки, правильное позиционирование устройств, кабель-каналов и монтажных шин, включая контроль пересечения поверхностей. Обзор всех монтируемых устройств и компонентов в навигаторах позволяет контролировать, какие изделия, используемые в проекте, размещены, а какие пока нет. Отчеты и ведомости материалов содержат точную информацию об элементах, в том числе и о тех, которые имеют переменную длину (таких как монтажные шины или кабель-каналы). Изменения в схеме или компоновке сквозные и действуют для всего проекта. При изменении компоновки система автоматически обновляет чертежи и спецификации. Этим обеспечивается актуальность данных.

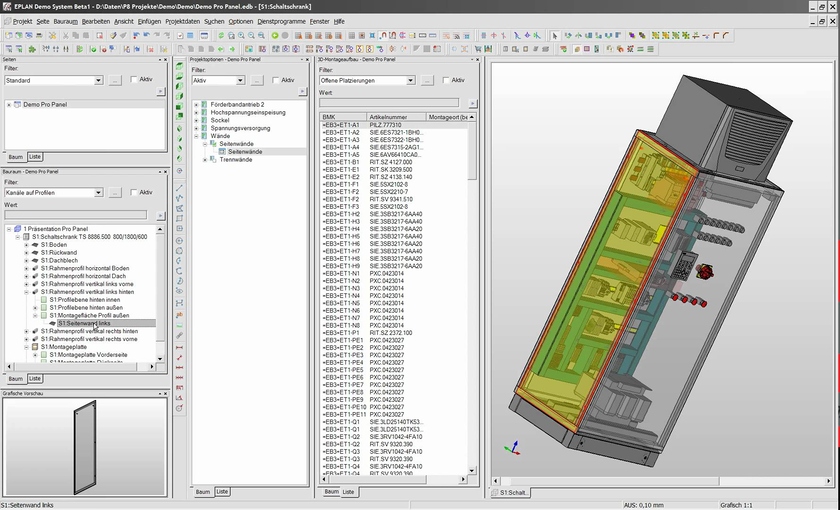

Скриншот экрана ПО (2014)

Согласованность

Программное обеспечение делает создание 3D-компоновки доступной даже для неопытного пользователя. В 3D модели предусмотрена и может быть дополнительно обработана информация, необходимая для выполнения отверстий и вырезов на станках. В дополнение к чертежам общего вида, могут быть созданы специальные шаблоны для сверления отверстий. Данные о конструктивных изменениях в корпусах, монтажных панелях и дверях, могут передаваться на станки с ЧПУ. Глубокая интеграция данных также обеспечивается при создании модели электрических соединений. Результаты виртуальной оптимизации прокладки проводов и кабелей, в свою очередь, могут быть использованы для оптимизации схемы. Уровень качества проектирования конструктивов охватывает все фазы разработки продукта. Наличие реалистичного 3D-представления гарантирует высококачественные данные для производства, монтажа и эксплуатации. Отсутствие проектных ошибок обеспечивает ускорение изготовления оборудования и снижение материальных затрат. Председатель комитета Госдумы по ИТ Александр Хинштейн примет участие в TAdviser SummIT 28 мая

Возможности

EPLAN Pro Panel предлагает широкие возможности во всех областях изготовления конструктивов – проектирования, компоновки, монтажа и производства. ПО подойдет для разработки проектов систем автоматизации в разных областях машиностроения, произвольных электротехнических конструктивов и высоковольтных выключателей. Продукт удовлетворит требования проектировщика. Проектирование, 3D-моделирование, изготовление и монтаж объединены в одно целое через общую базу данных, что делает EPLAN Pro Panel полностью интегрированным решением. Это ускоряет процесс проектирования производства и снижает затраты.

Свойства 3D-компоновки

  • Оптимальные размеры и целевое использование пространства
  • Интерактивные подсказки системы
  • Соблюдение зазоров в соответствии с требованиями производителя.
  • Встроенные инструменты, упрощающие проектирование, и проверка коллизий «на лету».
  • Ноу-хау – учет дополнительных аксессуаров при размещении компонентов
  • Виртуальная трассировка проводов, расчет длины отдельных жил и кабеля

Взаимодействие с производством

  • Наличие производственной документации на ранних этапах проектирования.
  • Создание карт отверстий (в масштабе 1:1) для ручного изготовления монтажных панелей и элементов корпуса.
  • Интерфейс связи со станками ЧПУ.
  • Вывод таблиц соединений для предварительного изготовления проводов и кабелей.
  • Интерфейс связи с автоматами для предварительной подготовки проводов.
  • Предоставление таблиц соединений в виде отдельного документа для электромонтажа.
  • Предварительная подгонка компонентов для большей эффективности монтажа.

Непрерывность производственных и рабочих процессов

  • Импорт информации об устройствах и данных о подключениях из внешних систем
  • Интерактивное обновление данных
  • Оптимизированное взаимодействие посредством высококачественной документации, создаваемой по принципу «как построено»
  • Импорт и дальнейшее использование данных продукта «EPLAN Cabinet»

Интеграция с продуктами платформы EPLAN

  • Унифицированный интерфейс для быстрого ознакомления и масштабирования ресурсов
  • Всесторонняя поддержка основных технологий EPLAN
  • Полная поддержка дополнительных модулей EPLAN
  • Онлайн-доступ к данным производителей с помощью EPLAN Data Portal
  • Связь с «Rittal Therm» через EPLAN Data Portal
  • Тонкая настройка и адаптация системы посредством API

EPLAN Electric P8 — система автоматизированного проектирования

EPLAN Electric P8 platform

EPLAN Electric P8 — мировой стандарт программного обеспечения для электротехнического проектирования. Работа в EPLAN сопровождается использованием принципа постоянной экономии временных и материальных затрат благодаря устранению ввода повторяющихся данных, автоматическому получению необходимых отчетов и максимальной гибкости методов проектирования и конструирования.

ИНФОКОМ ЛТД является официальным дистрибутором всей линейки ПО EPLAN на территории Украины уже практически 20 лет!

Подобрать программные модули для Вашей компании — eplan@ia.ua

eplan-electric-p8

Создание инженерных данных, принципиальных схем и отчетов

EPLAN Electric P8 автоматически генерирует для вас подробные отчеты как составную часть проектной документации — либо в процессе проектирования, либо после завершения проекта, в зависимости от необходимости. После этого коллеги получают полный комплект необходимой информацию от проектантов: от комплексного планирования до производства, ввода в эксплуатацию, технического обслуживания и ремонта.

  • Технология макросов — можно сохранить до 26 вариантов схемы или системы для каждого типа представления. С 12 различными типами представления у вас под рукой 312 возможных вариантов. Технология drag-&-drop упрощает размещение макросов, а программа запоминает исходное положение.
  • Технология размещения — управление неограниченным количеством наборов данных для своих макросов и выбор нужного набора данных в процессе инженерного проектирования.
  • Автосоединения позволяют мгновенно логически соединять символы схемы друг с другом, что ускоряет разработку схем и повышает качество создаваемых схем
  • Автоматические отчеты
  • Редактирование данных — функции редактирования массовых данных, такие как «Поиск и замена» и «Редактирование в Excel», ускоряют проектирование и в то же время повышают качество рисования принципиальных схем и диаграмм.
  • Поддержка международных стандартов — EPLAN Electric P8 поддерживает глобальные стандарты, такие как IEC, NFPA, ГОСТ и китайский GB с соответствующими основными данными и образцами проектов. Благодаря сквозной функции Unicode программа генерирует электрические схемы и принципиальные схемы на самых разных языках на основе ваших баз данных переводов — от схем на китайском языке до ведомостей материалов на русском языке.
  • Интерфейс прикладного программирования (API) EPLAN — среда разработки EPLAN API открывает двери для вашего индивидуального дальнейшего развития EPLAN Electric P8, EPLAN Fluid, EPLAN Preplanning и EPLAN Pro Panel. Среда разработки предлагает вам эффективную возможность реализовать свои собственные необходимые функциональные возможности или автоматические функции. Благодаря этой индивидуальной настройке в ядре EPLAN вы можете оптимизировать свой инженерный рабочий процесс.На этапе производства продукты EPLAN могут быть полностью интегрированы в ваш индивидуальный рабочий процесс с помощью лицензий API Runtime. Таким образом, использование общего решения облегчается для всех участников. Время обработки, ошибки планирования и время обучения могут быть сокращены. Пользователи других программ могут использовать функции и данные EPLAN без необходимости покидать свою первоначальную рабочую среду. Таким образом, результаты становятся доступными быстрее и экономичнее.

В более ранних версиях систем автоматизированного проектирования пользователю приходилось решать, какую ориентацию выбрать — графическую или объектную. Теперь программное обеспечение EPLAN Electric P8 предлагает использовать обе. Интуитивный интерфейс системы позволяет пользователю легко управлять процессом с одновременной поддержкой графической и объектной ориентации — можно планировать работу так, как Вы привыкли!

EPLAN Electric P8 — продукт, построенный на использовании широких возможностей базы данных компонентов, которые разрабатываются в соответствии с необходимыми пользователю требованиями.

Для экономии времени своих пользователей компания EPLAN предлагает воспользоваться сертифицированными базами данных известнейших производителей посредством подключения EPLAN Data Portal. Очень просто можно вводить устройства посредством функции «Drag&Drop». Это экономит время на поиски различных производителей и экономит ценное рабочее время.

EPLAN Data Portal — портал данных готовых макросов. Win-win решение для пользователей и производителей

Так как данные для EPLAN Data Portal предоставляются производителями и сертифицируются EPLAN, качество данных проверено и гарантировано. Это актуальные, проверенные данные устройств, которые постоянно обновляются.

Использование EPLAN Data Portal сделает работу проще и предоставит данные об устройствах непосредственно проектантам — а значит, не нужно тратить время на создание базы данных компонентов с нуля. Пользователи интегрирую компоненты из EPLAN Data Portal непосредственно в свои инженерные проекты и создавать спецификации материалов для закупок.

  • Единый стандарт заполнения данных от EPLAN
  • Функция «умного поиска» компонентов
  • Дополнительный центр отчетов Report Center

EPLAN Data Portal

Модули EPLAN Electric P8

EPLAN Assembly reports — построение отчетов в EPLAN

Система выполняет автоматическое построение и обновление графических отчетов, например спецификаций клеммников, спецификаций кабелей и других спецификаций.

Отчет отображается на странице отчета или выводится во внешний файл, например, для маркировки этикеток функциональных элементов. Отображать страницы отчета можно в том же самом или другом проекте.

Перечень общих отчетов:

  • содержание, титульный лист
  • перечень структурных идентификаторов
  • перечень рамок
  • перечень форм
  • перечень символов
  • таблица соединений

Отчеты по функциям:

  • спецификация клеммника, штекера
  • схема клеммника
  • спецификация кабеля
  • схема кабельных соединений

EPLAN Article Reports — спецификации в EPLAN

  • Спецификация изделий. Изделия, используемые в проекте, перечисляются по отдельности
  • Групповая спецификация изделий. Перечисляются изделия, используемые в проекте объединяются и суммарно перечисляются.

Список обозначений устройств
• Список обозначений устройств отображает использованные в проекте устройства.

EPLAN Graphical Reports — графические отчеты в EPLAN

Схемы выводов устройства
На автоматических схемах вывода устройств графически отображены подсоединенные цели функциональных элементов. Таким образом, сразу же видно, как соединены прохождения сигнала и тока между функциональными элементами.

  • Схема подключения клемм
  • Схема подключения штекера
  • Схема подключения кабеля
  • Схема подключения устройства

В схеме подключения устройства отображена разводка выводов относительно устройства. Сортировка выполняется по устройствам.

EPLAN Mounting Panel — монтажная панель в EPLAN

EPLAN Mounting Panel позволяет проектировать двухмерные чертежи монтажных поверхностей для монтажных плат и электрошкафов в дополнение к созданию схем соединений и составлению отчетов. С помощью так называемых функций перехода можно переключаться между двухмерным чертежом монтажной поверхности и видом схемы соединений в зависимости от функционального элемента. При размещении функциональных элементов на монтажной плате программа может учитывать заблокированные области и интервалы установки.

EPLAN EPLAN FieldSys

Дополнительный модуль расширения «EPLAN FieldSys» упрощает планирование разводки машин / установок. Автоматическая маршрутизация, в т. ч. определение длины, осуществляется в формате 2D и ускоряет составление обширной документации. Подробные отчеты, которые составляются на базе результатов маршрутизации, поддерживают также области задач, смежные с инжинирингом, такие как монтаж и текущий ремонт.

EPLAN Single line — однолинейные схемы в EPLAN

EPLAN Single Line предоставляет возможность создания однополюсных схем соединений как части проектной документации. В результате существенно упрощается создание обзоров установок. Там можно задать кабели, клеммники и штекеры, чтобы потом можно было использовать их в подробной схеме соединений. Однополюсные представления часто используются для простого и наглядного представления токораспределения, что также позволяет определить степени защиты.
Система позволяет создать из макроса однополюсное представление, в том числе для предварительного графического планирования. В результате пользователь в самом начале проектирования может быстро создать общий перечень и, следовательно, облегчить процесс планирования предварительных заказов необходимых изделий. При необходимости детализованное соединение функциональных элементов можно сохранять в табличной форме в однополюсном представлении в базе данных.
Многополюсные и однополюсные схемы соединений синхронизированы друг с другом. Например, при использовании функций копирования и обработки пользователь может автоматически обновить любое другое представление.

EPLAN Netbased wiring — разводка компонентов в EPLAN

EPLAN Netbased Wiring позволяет планировать разводку компонентов в установке в удобной для использования табличной форме. С помощью точечной разводки на схеме соединений отображаются функциональные элементы / выводы устройств, соединенные друг с другом. Последовательность соединений на данный момент все еще может оставаться открытой. Если позже механик определит пространственное расположение компонентов и их оптимальную разводку, то соответствующую информацию
можно будет внести в схему.Для многочисленных распределенно представленных потенциалов можно удалять точки разрыва и линии соединений в схеме соединений при помощи сетевого представления. Чем проще инженер изображает такие комплексные соединения, тем нагляднее схема соединений и легче ее читать механику.

EPLAN PLC overview — обзор данных ПЛК в EPLAN

Для обмена файлами конфигурации ПЛК с внешними программами конфигурации ПЛК доступны различные форматы обмена, в том числе AutomationML.
Распределение карт ПЛК по разъемам каркаса можно спроектировать точно так же, как и коммуникационную шину и тип рабочей станции абонента шины. В
навигаторе ПЛК наглядно отображается, при помощи каких каркасов и карт ПЛК формируется структура сети в аппаратуре.

EPLAN EPLAN PLC & Bus Extension

EPLAN PLC & Bus Extension оказывает пользователям широкую поддержку в управлении блоками управления ПЛК и системами шин. В проекте EPLAN можно управлять несколькими системами шин и блоками управления ПЛК. При этом к ПЛК можно присоединять несколько систем шин, или одна система шин может иметь несколько блоков управления ПЛК. Информацию о ПЛК проекта EPLAN можно просматривать и обрабатывать в диалоговом окне.
Возможна автоматическая повторная адресация клемм ПЛК и представление клемм ПЛК на страницах перечней. Возможно сохранение в схемах и централизованное переключение настроек по различным типам ПЛК. Таким образом, просмотр и изменение настроек узлов ПЛК возможны при поддержке системы на каждой стадии проекта.

EPLAN Структура сети

Определенную структуру сети можно графически изобразить с использованием символов на странице однополюсной схемы соединений. В данном случае система осуществляет управление адресами шин с зависимостями конфигурации «главный-подчиненный». Различные протоколы обмена данными можно определять непосредственно на штекере шины.

EPLAN генерация схем PLC в EPLAN

Функции ПЛК можно импортировать из файла конфигурации ПЛК или интерактивно создавать их в навигаторе ПЛК. В качестве исходных данных можно использовать списки присвоений и конфигурации аппаратных средств из программ конфигурации ПЛК производителя. Пакет Elements «Select+» предоставляет возможность автоматического размещения функций ПЛК и генерирования одним нажатием кнопки схем соединений ПЛК, которые включают различные страницы обзора.
Таким образом, конфигурации ПЛК можно создавать в специальных программах конфигурации ПЛК, а затем импортировать данные в EPLAN и на их основе автоматически генерировать схему соединений. В качестве целевых данных автоматически генерируются схемы соединений, перечни ПЛК и структуры аппаратных средств. Отчеты можно создавать в виде схем ПЛК и обзоров карт ПЛК. Схема ПЛК содержит сведения обо всех выводах устройства ПЛК карты ПЛК. Для каждой карты ПЛК можно создать одну схему.
Обзор карт ПЛК представляет собой физические сменные платы ПЛК, которые представлены на схеме соединений отдельными блоками ПЛК в распределенном представлении. Этот обзор показывает в графическом виде, какие входы / выходы заняты, а какие свободны, какую функцию они выполняют и на каких страницах схемы соединений они представлены. В зависимости от производителя и типа такой обзор может содержать различное число входов и выходов.
