Как согнуть профлист

Согнуть профнастил: можно… но – осторожно!

Профнастил – отличный строительный материал для различных целей. Его применение в качестве различных несущих, ограждающих и декоративных элементов во многих случаев является наиболее рациональным по эксплуатационным и экономическим характеристикам.

Долговечность, привлекательный внешний вид, долговечность, простота монтажа и доступная цена – каждый из факторов привлекает. Сложности возникают только в тех случаях, когда профнастил необходимо закрепить не на ровной поверхности, а на основе, которая имеет дугообразную (арочную) форму или явно выраженные рельефы (один или несколько углов). В этом случае и задается закономерный вопрос: а можно ли гнуть профнастил.

Особенности профнастила и разновидности гибки

Для того, чтобы понять реален ли процесс гибки готового профнастила и как лучше выбрать технологию данного процесса, нужно понимание, что представляет собой профнастил и как он производится. Основой для популярного строительного материала служит тонкая листовая (поставляемая в рулонах) сталь – толщиной в доли миллиметра с предварительно нанесенным сплошным слоем полимерного покрытия. При обработке на специальном оборудовании заготовке придается определенная форма поверхности (волна).

Полученный профиль может отличаться как по конфигурации, так и по величине (ширине и высоте). Его особенности (в сочетании с толщиной листа) подразделяют все профлисты на три большие группы: стеновые, универсальные и несущие. Основное отличие листов – в прочностных характеристиках, которые тем больше, чем солидней «рельеф» волны.

В зависимости от целей различают несколько разновидностей гибки профнастила по геометрической ориентации:

• продольная – параллельно направлению основных «линий» профнастила;
• поперечная – параллельно контуру волны;
• косая – под определенным углом к основным зонам (сложно осуществима и на практике применяется крайне редко и только в зонах небольших размеров).

Особенности процессов гибки

Естественно, что чем тоньше металл, тем его согнуть проще. Продольная гибка в основном осуществляется в тем местах, где необходим «локальный» загиб небольшой части листа – например при повороте забора на 90 градусов или под другим углом. В таких случаях рекомендуется выбирать зону загиба по низу волны (в месте плотного контакта с основой).

Поперечная гибка сложнее тем, что при проведении необходимо будет деформировать («ломать») прочностной «каркас» волны. При этом процесс гибки по слоям металла сопровождается расширением в одной зоне и сужением в противоположной части. Это неизбежно приводит к неравномерным деформациям, смятию или другим повреждениям волны. Иными словами, при поперечном изгибе профнастила часто теряется «товарный» вид и нарушается целостность защитного покрытия.

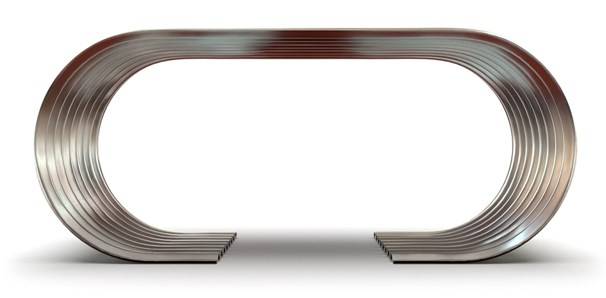

Разновидность поперечной гибки можно назвать придание «арочной» формы. Из-за отсутствия острых углов такая операция менее «травмирующая» и при правильном расчете радиуса изгиба, позволяет получить ровную и прочную гнутую конструкцию. Однако специалисты советуют отказаться от самодельных «арок» в пользу промышленного изготовленного «гнутого» профлиста.

Инструмент для гибки профлиста

Самым простым инструментом для гибки профлиста является обычный молоток. Наметив линию сгиба, и проложив «основу» под нее, легкими (минимально травмирующими) усилиями – желательно через деревянную насадку лист постепенно сгибается до нужного угла. Такая процедура достаточно проста для продольной гибки и в большинстве случаев приводит к браку при поперечном виде.

В последнем случае рекомендуется использовать специальные (самодельные или фабричные) с различными типами привода и действия – от ручных, с простым механическим принципом до продвинутого гидравлического. Независимо от конструкции суть метода – в фиксации одной части с постепенным плавным выгибанием другой под нужным углом или с нужным радиусом.

Статьи по теме:

Среди многочисленных высоких эксплуатационных характеристик современного строительного профнастила отдельным направлением можно выделить привлекательный внешний вид материала. Одно из ключевых достоинств – наличие многочисленных цветовых решений, которые позволяют отлично вписать несущие или ограждающие конструкции в любой ландшафт или архитектурный дизайн.

Профнастил – современный строительный материал, основными из ключевых достоинств которого являются доступная стоимость, долговечность и простота монтажа. Последний фактор часто вводит неспециалистов в заблуждение. Они, вооружившись шуруповертом и информацией из популярных (и не всегда достоверных) источников уверенно приступают к делу. И неизбежно сталкиваются с рядом сложностей и, как следствие из вопросов. Один из них – какой стороной класть профнастил?

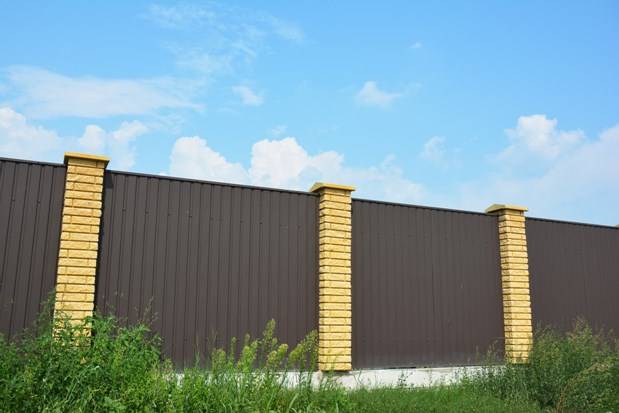

Заборы из профнастила выбирают исходя из ряда критериев: доступная стоимость, долговечность, простота монтажа и привлекательный внешний вид. В случае возведения ограждения фасадной части (от дороги) поле для строительных «маневров» — неограниченно, когда забор из профнастила планируется между соседями, нужно готовиться к возможным сложностям и конфликтам.

ООО «НТК» 2005-2024
Производство ограждающих конструкций

Украина, г. Харьков,
пр. Героев Харькова, 142, офис 42

Украина, г. Киев,
ул. Анны Ахматовой, 7/15, оф. 67

Как согнуть профнастил для арочного навеса?

Профнастил — экономичный и долговечный строительный материал, в котором гармонично воплощены все преимущества металла. Его изготавливают из оцинкованной стали с защитно-декоративным покрытием или без него на специальном профилегибочном оборудовании. Металлопрофиль применяют при обустройстве кровель и фасадов, возведении заборов и ограждений, в качестве несъемной опалубки в процессе строительства межэтажных перекрытий. На практике решение купить профнастил позволяет существенно сократить расходы и сроки выполнения работ без компромиссов с качеством и надежностью. Эксплуатационные характеристики металлопрофиля позволяют использовать материал, когда требуется построить здания и конструкции более сложной формы, например, в виде арки. Но как же можно придать листу профнастила округлую форму? Ведь материал достаточно прочный и имеет гофры разной высоты, которые, на первый взгляд, должны препятствовать обустройству арочного навеса, беседки и даже ангара, склада, павильона со сводчатой конструкцией. На самом деле решить такую задачу вполне реально.

До чего дошел прогресс — из профнастила можно сделать арочный навес

С помощью металлопрофиля действительно можно обустроить не только арочный навес, беседку или козырек, но и использовать материал для строительства крыши со сводчатой конструкцией. Таким образом уже возведено немало объектов промышленного назначения и даже жилых домов. Строители применяют обычный профнастил, который продольно согнут в дугу. Его называют гнутым. Радиус изгиба может быть весьма существенным. Такую форму металлопрофиля получают на специальном оборудовании без существенной потери несущей способности.

Профилированные листы для придания арочной формы можно изгибать как наружу, так и внутрь. Это зависит от проекта сооружения. Прежде всего такой профнастил применяют при строительстве быстровозводимых зданий. Конструктивное решение крыши в виде арочного свода позволяет существенно увеличить полезную площадь помещения, сэкономить на обустройстве и отделке стен. Монтаж осуществляется аналогично обыкновенным листам металлопрофиля. Можно встретить немало складов, хранилищ зерна, выставочных павильонов, ангаров для размещения авиационной и другой техники, заводских цехов при строительстве которых использовался гнутый на заводе профнастил.

Однако тут есть нюанс — как правило, такой материал изготавливают под заказ крупными партиями. Когда речь идет о больших помещениях, то завод с радостью придаст профилированным листам требуемую форму. Но что делать частным владельцам недвижимости, которые желают сделать арочный навес или беседку с округлой крышей? В этом случае можно самостоятельно согнуть профнастил.

Мне завидует соседка — в форме арки крыша у моей беседки

Согнуть профнастил вполне можно самостоятельно, если поставлена задача обустроить, например, арочный навес. Правда, для этого следует использовать листы металлопрофиля с небольшой высотой волны. Например, подойдет профнастил с глубиной профилирования 8 или 10 мм. Согнуть материал с большей высотой гофры без специального оборудования крайне затруднительно из-за существенной продольной жесткости листов. Даже если применить изготовленный кустарным способом агрегат, в процессе получения изгиба будут нарушены геометрические характеристики. Это приведет к негерметичному примыканию листов друг к другу.

Не придется даже использовать какие-то специальные приспособления. Главное — грамотный подход к укладке. Идея проста — роль конька будет выполнять лист металлопрофиля, который сгибается непосредственно в процессе монтажа. Нахлест следует делать больше обычного, чтобы влага не попадала через места стыка. Обрешетка должна быть сплошной, иначе арочный навес может попросту не выдержать нагрузку от скопившегося на нем зимой снега — ведь используется не кровельный профнастил, а стеновой с низкой высотой гофры.

Вот как все происходит на практике — необходимо:

1. Выровнять лист по свесу.
2. Закрепить его на обрешетке в каждой гофре — сначала по вертикали сверху вниз обеспечить плотное примыкание листов к обрешетке, а затем на расстоянии от 10 до 15 см друг от друга зафиксировать их саморезами с двух сторон.
3. Уже загнутый лист закрепить снизу.
4. Проверить, чтобы профнастил был правильно размещен на крыше.

Окончательно зафиксировать материал.

Как согнуть профнастил: разновидности и особенности процессов гибки

Хозяйственные постройки, кровельное покрытие, ограждающие конструкции — в этих и многих других моментах профнастил нашёл своё применение. Строительный материал ценится за длительный срок службы, эстетичный вид, лёгкость монтажа, привлекательную стоимость. Основная сложность, которая возникает при работе с профлистом, — как закрепить его на поверхностях зданий дугообразной формы или на рельефных конструкциях. Как согнуть настил, какие инструменты и разновидности гибки применить? Об этом расскажем далее.

Особенности и способы гибки

Возможность сгибания зависит от структуры и свойств листов. Оцинкованный профнастил покрывается полимерами, жёсткость полотен формируется профилированием, длина которого 6 или 12 метров, а ширина – до 1,5.

Интересно! Волны материала могут быть низкими или высокими. Производители предлагают изделия с разной формой данных элементов: трапециевидные, синусообразные, закруглённые. Но каждый тип поддаётся гибке.

В зависимости от цели сгибания различают такие разновидности изменения формы:

• продольная — осуществляется параллельно направлению линий;
• поперечная — сгиб проходит по контуру волны;
• косая — настил гнётся под углом к элементам листа.

Внимание! Чем тоньше полотна, тем легче они поддаются гибке.

Первый вид изменения формы используется преимущественно при возведении ограждений или облицовке фасадов зданий. Поперечная гибка способствует нарушению товарного вида изделия и целостности защитного покрытия. При ней происходит деформация прочностного каркаса волны. Данный способ широко применяется для создания арочных конструкций. Но производители рекомендуют отказаться от ровных листов в пользу промышленного гнутого профнастила.

Листосгибочные устройства

Самый простой способ изменить формы строительного материала для отделки здания или укладки кровли — использовать молоток. Такой процесс не характеризуется длительностью и сложностью, но требует внимательности. При изменении формы материала нельзя допустить ошибок. Существует высокая вероятность получения некачественного изгиба.

Для создания листов сложных конфигураций применяются такие виды устройств:

• аппараты с пневматикой;
• станки с электромеханикой;
• модели устройств с гидравлическими установками;
• ручные аппараты (поворотная система с гибочной балкой).

Последние варианты — оптимальное решение для мелкомасштабных целей. Такие устройства легко эксплуатируются и характеризуются простотой в обслуживании. Для работы на промышленных агрегатах необходимы опыт и мастерство.

Осторожно! Данные установки травмоопасны и применяются при производстве гнутого профнастила в больших объёмах.

Как согнуть профнастил в домашних условиях

Профнастил является практичным, недорогим строительным материалом. В строительстве его используют для установки заборных конструкций, обшивки фасадов, обустройства кровли. Некоторые марки применяют в промышленности для изготовления сэндвич-панелей. В последнее время, при выполнении строительных работ, нередко требуется сгибать листы. Если по длине это сделать можно просто, то по ширине изгибать нужно по определенной технологии. О том, как согнуть профнастил правильно своими руками и что для этого нужно, рассказываем в нашей статье.

О профилированных листах и их применении

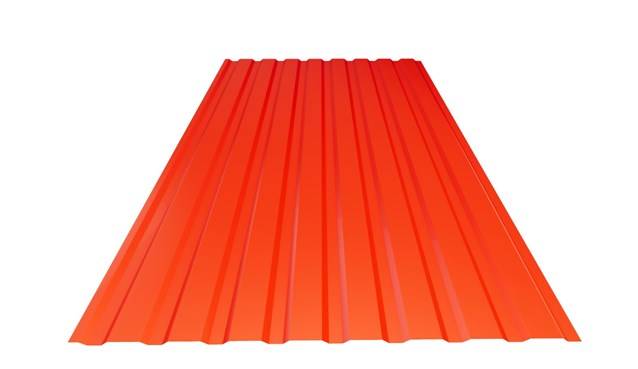

Профнастилом называют тонколистовые стальные изделия, которые имеют в поперечном сечении форму повторяющейся трапециевидной волны. Выполняют гибку заготовок на специализированном оборудовании – профилегибочных станках. Такие установки имеют настраиваемые ролики, проходя через которые металлические листы получают свою форму. Сложность гибки профлиста зависит от его технических параметров, а именно:

толщины металлической основы;

Профнастил выпускают разной толщиной, которая может варьироваться в диапазоне от 0,3 до 1,5 мм. От этого параметра напрямую зависят не только сфера применения и эксплуатационные характеристики листов, но и сложность гибки своими руками. Более толстые листы, ввиду жесткости, сложнее изгибать и задавать им точный угол, чем изделия из тонкого металла.

Наиболее популярным для монтажа является профнастил толщиной 0,5 мм. Именно такой стройматериал рекомендует применять ГОСТ для использования в строительстве кровель.

Профлист данной толщины характеризуется оптимальным параметром прочности, имеет небольшой вес и более доступную цену.

Волна профнастила и ее влияние на процесс гибки

Размеры и тип волны является одним из главных критериев, который влияет на сложность гибки изделия. Волна состоит из нижнего и верхнего гребня, между которыми имеется ребро жесткости. Чем выше высота ребра жесткости (или высота волны), тем сложнее изделие поддается деформационным процессам.

Форма и размер волны профнастила определяет его применение. В зависимости от назначения по данному параметру, купить профлист можно:

• Стеновой;
• Настильно-стеновой (универсальный);
• Настильный (кровельный и для перекрытий)

Профнастил универсальных (НС) и настильных (Н) марок в домашних условиях согнуть поперек точно и правильно, при использовании подручных средств, очень сложно, что объясняется большими ребрами жесткости и более сложным профилем. Опытные строители знают, что листы с высотой волны более 44 мм являются жесткими и с повышением этого значения жесткость только увеличивается. Поэтому такие изделия лучше подходят для монтажа настильным способом – для обустройства кровель зданий или монтажа перекрытий.

Более податливый к деформации и изгибу – профлист стеновых марок (буква С в маркировке). Такие изделия выпускают с прямоугольной или простой трапециевидной волной небольшой высоты от 8 до 21 мм. Материал предназначен для установки в вертикальном положении. Его применяют для возведения несущих и самонесущих конструкций, для обшивки фасадов и прочее.

Как можно согнуть профнастил – основные способы изгибания

Основная проблема гибки листов заключается в том, что ввиду волнообразной формы гофры при выполнении данного процесса металл может образовывать волнистость в месте деформации. Иногда это может привести к неровностям и порчи изделия, в других случаях – к появлению трещин. По этой причине, прежде как согнуть профнастил, рекомендуется узнать, какие методы гибки можно применять.

Гибка профнастила может осуществляться:

• Ручным способом, при помощи подручных средств.
• С использованием самодельных профилегибочных установок.
• На промышленном и профессиональном оборудовании.

Гибку профильных листов также можно выполнить по-разному. Поэтому способы гибки напрямую выбирают исходя из того, как и в какой именно плоскости необходимо изогнуть профнастил. Типовые загибы выполняют такими вариантами:

По окружности вдоль волны листа. Такой метод используется, если необходимо сделать арочный свод, крышу, для примера, при обустройстве ангара или склада, тамбурной части парника и прочих построек.

Арочный профнастил для гибки по дуге

Для гибки профнастила по дуге в продольном направлении наиболее целесообразно применять определенный тип изделия. Его называют арочным или гнутым профлистом. Такой профнастил по внешности напоминает стандартные металлопрофильные изделия. Он, в большинстве случаев, имеет трапециевидную волну и те же габаритные размеры (ширина, длина, толщина). Особенностью изогнутого профнастила является наличие поперечных гофр, за счет которых можно выполнять губку без повреждения, деформации или изменения первичных свойств материала.

Арочный профнастил производят только в заводских условиях с использованием подходящего для этого оборудования. Поперечно-гнутый профиль может быть:

Оцинкованный арочный профнастил имеет наименьшую стоимость. Он менее устойчив к процессам коррозии. Срок службы постройки из такого арочного профлиста составляет около 10-15 лет.

Более дорогие, но качественные – окрашенные профильные гнутые листы. Их надежность и долговечность напрямую зависит от типа используемой полимерной краски. Как и стандартный профнастил, изделия покрывают следующими полимерами:

• Полиэстер – практичное и недорогое покрытие на основе полиэфирных смол. Такие покрытия наносят толщиной в 25-35 мкм. Они обеспечивают хорошую стойкость к атмосферному влиянию и влаге.
• Пурал. Современный лакокрасочный материал на основе полиуретана. Характеризуется отличной стойкостью к механическим нагрузкам и абразивному износу. Из преимуществ также выделяется высокая устойчивость к перепаду температур. Постройки с использованием такого изогнутого профнастила могут переносить морозы до -40 градусов. Они обладают большим сроком службы до 35-40 лет.
• Пластизоль. Арочный профнастил с покрытием из пластизоли обладает повышенной устойчивостью к механическим повреждениям. Пластизоль производится на основе ПВХ и может наноситься на лицевую поверхность листов толщиной от 200 до 500 мкм. За счет этого материал обеспечивает устойчивость к абразивному износу, ему не страшны небольшие царапины, которые не повреждают целостность покрытия.
• PVDF. Самый дорогой лакокрасочный материал. Его преимущества – стойкость к погодным, климатическим факторам, механическая прочность и устойчивость к агрессивным средам. Арочный профнастил с таким покрытием имеет замечательный внешний вид. Заявленный срок службы такого изделия составляет до 35-50 лет. Из недостатков выделяется только дороговизна – цена профнастила арочного с покрытием PVDF существенно дороже оцинкованных или других окрашенных аналогов.

Какие преимущества у арочного профнастила?

Арочный профнастил можно изгибать по радиусу в любом направлении. Из такого материала можно сооружать постройки с вогнутыми или выпуклыми стенами. По этой причине материал подходит не только для возведения самонесущих построек в виде арки. Его также можно устанавливать вертикально на непрямолинейных участках, для эстетичного и уникального оформления ограждающих конструкций, нуждающихся в применении гибких материалов.

К достоинствам гнутого профильного листа относятся:

Отсутствие необходимости использования дополнительных средств для гибки. Материал податлив для сгибания своими руками даже без применения особых приспособлений. При укладке не образуются ломаные линии на материале, что обусловлено наличием поперечных гофр. С применением обычного профлиста есть риск образования дефектов и повреждений. Порча приводит к отбраковке и необходимости приобретать новый материал.

К одному из самых важных преимуществ использования арочного профнастила относится образование минимального количества стыков. Листы стыкуются только по боковым кромкам с нахлестом в одну или две волны. За счет отсутствия поперечных стыков достигается повышение герметичности постройки и отсутствие образования протечек во время дождя.

Еще один плюс гибки профнастила по дуге вместо резки – оптимизация расходов на покупку доборных элементов. Установка ангаров или складов арочной формы позволяет избежать необходимости дополнительного монтажа коньковых планок, карнизов и других кровельных доборных элементов.

О распространенности поперечно-гнутого профнастила

Арочный профнастил является узкоспециализированным строительным материалом, который используется только для возведения сводчатых конструкций. По этой причине массовая продажа поперечно-гнутые изделия профилированного листа является не распространенной.

В основном, изогнутый профнастил заказывают на заводах по изготовлению металлопрофиля. В данном случае это имеет весомое преимущество. Ведь вы можете заказать изготовление изогнутого профнастила по нужным размерам, толщины листа, с предпочтительным декоративно-защитным покрытием.

Самое важное, что в заводских условия есть возможность изгибать профнастил любой марки, чего сделать в домашних условиях нельзя. Ведь при использовании ручных приспособлений вы можете изгибать более или менее качественно только стеновой профлист марок С8 и С10. В других случаях при деформации могут образоваться заломы и искривления ребер жесткости, а в худшем случае – трещины в металлической основе.

Если вы планируете построить арочную конструкцию высокого качества, с хорошей несущей способностью, то вместо изгибания профлиста своими руками, рекомендуем рассмотреть возможность приобретения поперечно-гнутого профилированного изделия под заказ. Производство арочного профнастила, ввиду отсутствия серийного производства, обойдется немного дороже. Но таким образом вы обеспечите быстрой и простой монтаж долговечной и прочной постройки.

Как согнуть по дуге обычный профнастил?

В частном и малоэтажном строительстве для арочных конструкций в домашних условиях сгибать по дуге можно профнастил с небольшой высотой волны. Для таких целей может использоваться только стеновой профлист марок С8 или С10. Если дуга имеет большой радиус (небольшой изгиб), то для этого можно использовать металлопрофиль с увеличенной гофрой, но с высотой волны не более 20 мм.

Процесс гибки выполняют по определенной схеме, и для этого не нужно обладать навыками или особой технологией. Для арочной крыши делать это необходимо в следующей последовательности:

• Стандартный лист профнастила поднимают на кровлю и выравнивают. Ровнять надо так, чтобы поперечный край был уложен параллельно карнизному свесу, а продольный – находился ровно по торцевой части.
• В верхней части арочного свода лист крепится к обрешетке. Это делают в каждую нижнюю волну. Вкручивать необходимо только при помощи кровельных саморезов. Они оснащены уплотнителем, который герметизирует отверстие от крепежа и предотвращает образование протечек.
• Далее нужно согнуть профилированный лист по направлению вниз так, чтобы была возможность установить следующий ряд саморезов. Каждые 15 см (шаг деформации) лист придавливается к обрешетке так, чтобы его форма оставалась стабильной. Монтаж крепежа выполняют с расстоянием от предыдущего ряда на 30-40 см.
• Во второй ряд от верхнего сначала устанавливают метизы в крайние левую и правую волны. Дальше через одну волну производят крепление к обрешетке центральной части профильного листа.
• Так последовательно лист прикручивают, пока не дойдут до карнизного свеса.
• Последний ряд метизов устанавливают в каждую нижнюю волну.

При выполнении таких работ стоит учитывать, что используемый профильный лист небольших марок С8 и С10 нуждается в укладке сплошной обрешетки. Для такого арочного варианта кровли можно использовать неширокую доску или брус из дерева, укладываемый с небольшим компенсационным зазором. Тип обрешетки для гнутого материала зависит от угла сгибания профлиста.

Подобная сплошная конструкция обрешетки не только позволяет получить плавную линию изгиба, но и повысить несущую способность. Сплошная обрешетка позволит правильно распределять нагрузки от веса снега на крыше и не даст профнастилу деформироваться при подобных воздействиях.

Как правильно гнуть профилированный лист?

Правильная и точная гибка профильного листа с углом или с нужным радиусным изгибом выполняется на промышленных агрегатах. К таким относят:

Пневматические листогибочные станки;

В основе всех таких промышленных агрегатов заложен принцип работы привода и специальных валков. Двигатели создают усилия на лист, который приобретает нужную угловую форму по шаблонным роликам без дефектов листа и его полимерного покрытия.

Однако можно ли гнуть профнастил с большой гофрой в домашних условиях без привлечения специализированного оборудования? Да, это вполне можно выполнить и дома при помощи самодельных устройств и приспособлений. Для выполнения такого процесса могут применяться:

Как сделать самодельный станок для гибки профилированного листа?

Самодельный листогиб изготовить можно самостоятельно, если приложить немного усилий. Для этого подойдут типовые приспособления и материалы, которые могут быть в вашем хозяйстве. Даже если чего-то из перечисленного у вас под рукой нет, то все необходимое можно легко найти и приобрести в строительных магазинах.

Есть разные типы самодельного ручного гибочного оборудования для изгибания профильного листа. Цена его изготовления напрямую будет зависеть от того, какой из типов вы хотите сделать. Самые простые в использовании, дешевые и практичные – станки для гибки листов балочного типа. Это поворотная конструкция, которая оснащается двутавровой металлической балкой. Ввиду ее большей доступности и популярности, рассмотрим пример, как сделать листогиб из балки.

Особенности поворотного листогиба для гибки профильного листа

Поворотный станок подойдет для гибки профильных листов из стали или алюминия небольшой толщины. Именно такие материалы обладают высокой пластичностью и прочностью. Листы выпускаются с высокой и низкой волной и использовать для ручной гибки можно только последние.

Преимущество такой конструкции состоит также и в том, что подобный агрегат предназначен для получения поперечной линии изгиба с углом сгибания до 180 градусов. Таким образом, если сделать ручной листогиб правильно, то на нем можно гнуть профильные листы до получения любого нужного угла и формы.

Простые листогибы делают с небольшим размером станины от 120 до 200 см в длину. Такие установки позволяют выполнять только операции по гибке. Если увеличить длину станины до 450 см, то такой ручной листогиб также может комплектоваться дополнительными механическими устройствами, как режущим приспособлением. У него будет больше функциональных возможностей. Поэтому при помощи станка можно выполнять:

резку профнастила без использования ножовки по металлу;

Подобное обеспечение станка повышает его стоимость. Но если вы занимаетесь строительством профессионально, то изготовление такого оборудования повысит производительность труда и скорость производства в дальнейшем. Ведь многофункциональность позволит выполнять нужные операции на одном оборудовании быстро и качественно.

Изготовление поворотного листогиба для гибки профильного листа

Самая простая модель, которую может изготовить мастер — это поворотный листогибочный станок из балки. Для самостоятельного изготовления ручного самодельного листогиба потребуются:

Двутавр на 80 мм;

Также потребуются струбцины, рукоять (можно сделать из металлической трубы). Для прочной фиксации конструкции некоторые части потребуется приварить. Для этого также нужен сварочный аппарат и электроды.

Процесс производства листогиба вручную можно описать следующим образом:

Двутавровая балка – основная деталь механизма. Ее длина выбирается не менее 120 см. Это обусловлено размером профнастила, а именно – его шириной. Стандартно общая ширина профлиста составляет от 1000 до 1300 мм. Оптимально делать станину длиной 200 мм. Металлопрофиль отмеряют до заданного размера и при необходимости выполняют его резку до нужной длины.

Принцип работы такого самодельного листогиба прост. В щель между уголком и швеллером пропускается профнастил. Болтами выполняется подтяжка уголка до прочной фиксации металлического профильного листа. Затем, при помощи рукояти, поднимается швеллер. Лист загибается до получения нужного угла. Если угол изгибания будет одинаковым для нескольких заготовок, то можно предусмотреть ограничитель хода поднятия швеллера. Таким способом можно согнуть профлист до любого значения угла.

Самодельный листогиб из доски

Если гибка листов будет выполняться одноразово, то делать металлический сложный станок не имеет смысла. Намного проще, удобнее и практичнее сделать ручной листогиб из деревянных досок или плиты ДСП, разрезанного полосками. Длина выбранных досок должна быть большей, чем ширина изгибаемого листа до 120 – 150 см.

Изготавливаются такие конструкции просто, что занимает не много времени. Делают это следующим образом:

Три доски выкладываются на полу параллельно друг другу.

Таким образом можно сконструировать конструкцию, которая может выполнять изгибание с двух сторон, оперируя левой или правой доской.

Процесс гибки профильного листа в деревянном станке простой и состоит из следующих этапов:

В зазор между досками устанавливается профнастил. Его выравнивают по линии изгиба.

Подобным способом можно получить загиб листа под углом 90 градусов, не повредив волну. Дополнительно можно выполнить еще один загиб при помощи второй подвижной доски, получив П-образную форму изделия ширина П-образного паза зависит от ширины центральной доски. Подобные изделия можно установить, для примера, на опорном столбе для изменения направления расположения секции.

Другие способы и инструмент для гибки профлиста

Есть несколько других простых способов, как согнуть профлист поперек волны своими руками, не используя специальные знания. Однако они не могут гарантировать высокое качество изгиба с получением точной линии.

Изгибаем по трубе

К опорному столбу приставляется профильный стальной лист. Один мастер удерживает его в неподвижном состоянии, второй – совершает загиб по столбу. Изгибать нужно аккуратно. Лучше всего это делать постепенно, несколько раз подвергая изделие возвратно-поступательным движениям. Если выполнить загиб с приложением усилия, то есть риск деформации стенки ребра и порчи изделия.

Используем металлический уголок

Для данной процедуры потребуется два металлических уголка с шириной полок 40 или 60 мм. Первый следует уложить на плоскую и ровную поверхность. Это делают так, чтобы угол был направлен от земли кверху. Для защиты полимерного покрытия или оцинковки от повреждения, на ребро уголка кладут подложку. Желательно воспользоваться резиновой накладкой.

Второй уголок служит штампом. В его полость устанавливают резиновую подложку, чтобы защитить полимерное покрытия от повреждения.

После того, как детали подготовлены, профнастил укладывают на ребро нижнего уголка и выставляют по линии изгиба. Второй уголок укладывается сверху напротив нижнего. Выполняется придавливание верхнего уголка. Таким образом получают поперечный изгиб профильного листа.

Если нужно согнуть профилированный лист вдоль, то можно использовать эту же технологию. Уголки лучше брать с более широкими полками, а сам процесс гнутья выполнять на столе.

Оформление профнастила на заборе, согнутого под углом

Если при ручной гибке профлиста в углу образовались небольшие дефекты, то исправить их можно при помощи резинового молотка. Для этого выпуклые, неправильно деформированные поверхности подбивают с обратной стороны, нанося не слишком сильные удары. Точечные деформации исправляют при помощи деревянного бруска. Его тупой конец можно установить в место дефекта и молотком постараться выпрямить неправильную изогнутость.

Если исправить дефект формы гофры вы не можете, а покупать новый профнастил и заново выполнять его изгибание, то выходом может стать маскирование угла. Это можно сделать при помощи добора в виде металлического уголка того же цвета. Его прикручивают по испорченному углу к опорному столбу при помощи кровельных саморезов.

Как вариант, можно высадить куст или поставить декоративные элементы. Зеленое насаждение придаст экстерьеру забора лучший внешний вид и скроет возможные дефекты.
