Максимальное расстояние между воронками на кровле

  • автор:

Системы внутреннего холодного и горячего водоснабжения

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.

20.6. Минимальные уклоны отводных трубопроводов следует принимать: для подвесных трубопроводов 0,005, для подпольных — в соответствии с требованиями разд. 18.

20.7. Для прочистки сети внутренних водостоков следует предусматривать установку ревизий, прочисток и смотровых колодцев с учетом требований разд. 17. На стояках ревизии необходимо устанавливать в нижнем этаже зданий, а при наличии отступов — над ними.

Примечание. При длине подвесных горизонтальных линий до 24 м прочистку в начале участка допускается не предусматривать.

20.8. Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационных раструбов с эластичной заделкой.

20.9. Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам:

для кровель с уклоном до 1,5% включительно

для кровель с уклоном свыше 1,5%

В формулах (34) и (35):

F — водосборная площадь, кв.м;

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной 1 году (принимаемая согласно СНиП 2.04.03-85);

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин при периоде однократного превышения расчетной интенсивности, равной 1 году, определяемая по формуле

здесь n — параметр, принимаемый согласно СНиП 2.04.03-85.

20.10. Расчетный расход дождевых вод, приходящийся на водосточный стояк, не должен превышать величин, приведенных в табл. 10, а на водосточную воронку определяется по паспортным данным принятого типа воронки.

20.11. При определении расчетной водосборной площади следует дополнительно учитывать 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

20.12. Водосточные стояки, а также все отводные трубопроводы, в том числе прокладываемые ниже пола первого этажа, следует рассчитывать на давление, выдерживающее гидростатический напор при засорах и переполнениях.

20.13. Для внутренних водостоков надлежит применять пластмассовые, асбестоцементные и чугунные трубы с учетом требований пп. 17.7, 17.9.

На горизонтальных подвесных линиях при наличии вибрационных нагрузок допускается применять стальные трубы.

Как расчитать шаг воронок водоотвода

Шаг воронок внутреннего водостока ничто строго не регламентирует. Важно соотношение площади водосбора кровли к пропускной способности воронки.
Основное, для прикидки:
СНиП II-26-76 «КРОВЛИ»
4. ВОДООТВОДЯЩИЕ УСТРОЙСТВА

Точный расчет:
СНиП 2.04.01. «ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ»
20. ВНУТРЕННИЕ ВОДОСТОКИ

Также очень полезно:
СО-002-02495342-2005 «КРОВЛИ ЗДАНИЙ И СООРУЖЕНИЙ ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО»
1.5. ВОДООТВОД С КРОВЛИ

Регистрация: 21.03.2007
Сообщений: 176
Спасибо за исчерпывающий ответ!
Регистрация: 12.02.2009
Сообщений: 31
Для плоских кровель — 1.5 см2 воронки на 1 м2 кровли. СНиП «Кровли».
Регистрация: 19.09.2008
Ростов-на-Дону
Сообщений: 4,547
eatokarew

Для плоских кровель — 1.5 см2 воронки на 1 м2 кровли.

Это не для плоских кровель, а для наружных водосточных труб (п. 4.8 СНиП «Кровли»). Хотя для прикидки подойдет в любом в случае. Для плоских кровель:

4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок; при площади участка кровли менее 700 м2 допускается установка одной воронки диаметром не менее 100 мм.

Регистрация: 12.02.2009
Сообщений: 31

Начальник отдела подготовки производства АК

Регистрация: 11.05.2008
Сообщений: 65
А обогрев воронок регламентируется.
А если система водостока прячется в пироге вентфасада.
Регистрация: 19.09.2008
Ростов-на-Дону
Сообщений: 4,547

Обогрев воронок внутреннего водостока не регламентируется, но очень желателен, особенно при холодном чердаке. Если система водостока прячется за вентфасадом — это все равно наружный организованный водосток, никакого обогрева и утепления не требуется, а желоб обогревать неплохо бы, но опять же не обязательно.

Начальник отдела подготовки производства АК

Регистрация: 11.05.2008
Сообщений: 65

Это не требуется, пока в одном из колен. ну или в воронке не замёрзло. Потом из под Вента его фиг достанешь.. Вот, что я думаю, . только пока никто не идёт на обогрев. Думают ка вы))))

Регистрация: 19.09.2008
Ростов-на-Дону
Сообщений: 4,547

Я думаю, что обогрев всей водосточной системы наружного водостока желателен, но этого не требует СНиП, и заказчика поэтому не убедить, если он против.

Вот в СО-002-02495342-2005 тоже рекомендуют

1.5.1. . Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.

, но это необязательный документ.
Регистрация: 21.04.2008
Сообщений: 45
Сообщение от G_blin
. только пока никто не идёт на обогрев. Думают ка вы))))

Видел собственными глазами обогрев наружнего водостока на производственном предприятии!

З.Ы. правда в Мурманске

Начальник отдела подготовки производства АК

Регистрация: 11.05.2008
Сообщений: 65

Есть такая проблема!)))

Мы здание одно облицовываем, так там по расчётам 53 кВт надо на обогрев водостоков..)))

Регистрация: 08.02.2009
Сообщений: 57
Сообщение от DJo Frey

Обогрев воронок внутреннего водостока не регламентируется, но очень желателен, особенно при холодном чердаке.

СНиП 2.04.01-85*
20. Внутренние водостоки
п.20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.
Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

Последний раз редактировалось Максим Ющенко, 01.03.2009 в 12:17 . Причина: правка

Максим Ющенко
Посмотреть профиль
Найти ещё сообщения от Максим Ющенко

Начальник отдела подготовки производства АК

Регистрация: 11.05.2008
Сообщений: 65

Пошёл качать снип))) Спасибо за наводку.

Однако вопрос оставляю открытым!: Если водосток спрятан в пироге НВФсВЗ (фактически не утеплён), его нужно обогревать.

ПРЕДИСЛОВИЕ

В составе покрытия здания или сооружения одним из важных элементов служит водосточная воронка, от конструкции которой, места её расположения и сопряжения с водоизоляционным ковром зависит надёжность покрытия и безопасность нижерасположенных помещений.

В главе СНиП II-26-76 «Кровли» и ряде руководств по кровлям из различных материалов рекомендуются, в основном, чугунные воронки. В связи с применением новых материалов, проектированием и вводом в эксплуатацию большего количества комбинированных, инверсионных, эксплуатируемых кровель и увеличением сроков безремонтных работ на кровлях применение чугунных воронок не всегда возможно и экономически не оправдано.

Фирмой «HL Hutterer & Lechner GmbH» (Австрия) предложена большая номенклатура пластмассовых воронок и комплектующих изделий для отвода воды с кровель, которые начали применяться в России с начала 2000 г. Данное Руководство, разработанное в развитие главы СНиП II-26-76. может служить проектным и строительным организациям дополнительным материалом при проектировании, устройстве и ремонте кровель.

Продукция сертифицирована в системе сертификации ГОСТ Р Госстандарта России.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящее Руководство распространяется на проектирование, устройство и ремонт кровель различных зданий и сооружений, выполняемых с применением воронок «HL».

1.2. При проектировании и устройстве кровель, кроме настоящих рекомендаций, должны выполняться требования норм по проектированию кровель, по технике безопасности в строительстве, действующих правил по охране труда и противопожарной безопасности.

1.3. Работы по устройству изоляционных слоев кровли и установке воронок «HL» должны выполняться специализированными организациями.

1.4. Площадь кровли, приходящаяся на одну воронку, и диаметр воронки должны устанавливаться расчетом по СНиП 2.04.01-85*.

1.5. Водоприёмные воронки внутреннего водостока должны располагаться равномерно по площади кровли на пониженных участках преимущественно вдоль каждого ряда разбивочных осей здания.

1.6. На каждом участке кровли, ограниченном стенами, парапетами или деформационными швами, должно быть не менее двух воронок.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м (СНиП 2.04.01-85*).

Местное понижение кровли в местах установки воронок внутреннего водоотвода должно составлять 20 — 30 мм в радиусе 500 мм за счёт уменьшения толщины слоя утеплителя или за счёт уменьшения основания под водоизоляционный ковёр.

1.7. Водоприёмные воронки, расположенные вдоль парапетов и других выступающих частей зданий, должны находиться от них на расстоянии не менее 600 мм. Не допускается установка водосточных стояков внутри стен.

1.8. Водоотводящее устройство не должно менять своего положения при деформации основания кровельного ковра или прогибе несущего основания кровли. Чаши водосточных воронок должны быть прикреплены к несущему основанию кровли и соединены со стояками через компенсаторы.

1.9. В чердачных покрытиях и в покрытиях с вентилируемыми воздушными прослойками приемные патрубки водосточных воронок и охлаждаемые участки водостоков должны иметь теплоизоляцию. Допускается предусмотреть обогрев патрубков водосточных воронок и стояков в пределах охлаждаемых участков.

1.10. Испытания внутренних водостоков следует производить наполнением их водой до уровня наивысшей водосточной воронки. Продолжительность испытания должна составлять не менее 10 мин.

Водостоки считаются выдержавшими испытание, если при осмотре не обнаружено течи, а уровень воды в стояках не понизился (п. 4.15 СНиП 3.05.01-85).

1.11. При устройстве покрытий в зданиях с металлическим профилированным настилом и теплоизоляционным слоем из сгораемых и трудносгораемых материалов необходимо предусматривать заполнение пустот ребер настилов на длину 250 мм несгораемым материалом (минеральной ватой и т.п.) в местах примыканий настила к стенам, деформационным швам, стенкам фонарей, воронкам внутреннего водостока, а также с каждой стороны конька и ендовы.

2. ТИПЫ ВОРОНОК И ИХ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

2.1. В зависимости от области применения (типа кровель) воронки имеют различную конструкцию (рис. 1). Для неэксплуатируемой кровли применяют, как правило, воронку серии HL 62 с вертикальным выпуском и листвоуловителем для задержания листьев и другого мусора (рис. 1а).

2.2. Воронка для эксплуатируемых кровель (рис. 1в) отличается наличием надставного элемента с дренажным кольцом ( HL 062 B.3E) и трапом с решёткой из нержавеющей стали. В маркировке таких воронки присутствует обозначение «В».

2.3. Воронка серии HL 63 для кровель в покрытии с несущим настилом из профилированных листов приведена на рис. 1е.

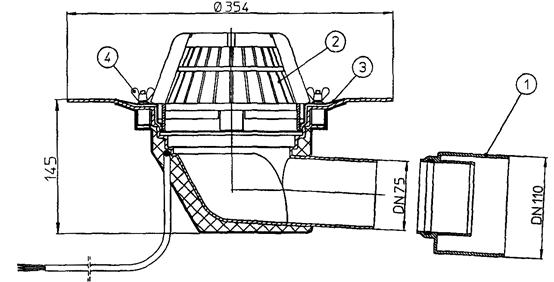

2.4. Воронки с горизонтальным выпуском серии HL 64 (рис. 1б; г) предусматривают для отвода воды с места её сбора, удалённого от водоотводящего стояка.

Рис . 1. Воронки для неэксплуатируемых и эксплуатируемых кровель с вертикальным (а, в) и горизонтальным
(б, г) выпусками, для ремонтируемых кровель (д) и для кровель с несущим настилом из профилированного листа (е)

2.5. Воронки серии HL 69 для ремонтируемых кровель (рис. 1д) имеют удлинённый патрубок с гибкими «юбками» большего диаметра для соединения с существующим стояком (трубой из стали, чугуна или пластика).

2.6. Для кровель из термопластичных или наплавляемых рулонных материалов могут быть применены специальные воронки с окантовкой водоприёмной части из полимербитумного полотна (в маркировке «Н»), или с фланцем из поливинилхлорида для приклейки ПВХ мембраны (в маркировке «Р»).

В маркировку воронок с электрообогревом добавлена «.1».

Диаметр выпуска обозначается через дробь — «/1» — 110 мм, «/7» — 75 мм, «/2» — 125 мм, «/5» — 160 мм.

Пример: HL 62.1ВН/5. «62» — кровельная воронка с вертикальным выпуском; «/5» DN 160; «.1» с электрообогревом; «Н» с полимербитумным полотном для приварки гидроизоляции; «В» — для эксплуатируемой кровли с максимальной разрешённой нагрузкой до 300 кгс.

2.7. Конструкции воронок для балконов, террас и стилобатов практически одинаковы с вышеприведенными кровельными воронками, но с тем отличием, что воронки для балконов и террас с меньшими диаметрами и соответственно меньшей пропускной способностью, а воронки для стилобатов, выдерживающие большие нагрузки, имеют большую пропускную способность и соответственно больший диаметр (см. табл. 2.1, 2.2, 2.3).

2.8. Кровельные воронки в зависимости от конструкции кровли могут комплектоваться следующими дополнительными элементами:

HL 160 — дренажное кольцо для отвода воды и соединения двух элементов водостока (преимущественно для инверсионных кровель);

HL 65 — надставной элемент с обжимным фланцем из нержавеющей стали (для традиционных и комбинированных кровель);

HL 65H — надставной элемент с полимербитумным полотном для соединения (приварки) с кровельным ковром на битумной основе;

HL 65P — надставной элемент с фланцем из поливинилхлорида для приклейки ПВХ мембраны;

HL 350.1Н — надставной элемент типа HL 65H, который дает возможность выполнить соединение с водосточной воронкой либо герметично, либо через дренажное кольцо HL 160 или HL 062В.3Е;

HL 350.1 — надставной элемент для механического крепления геотекстиля (как правило, инверсионные кровли);

HL 350 — удлинитель для надставных элементов;

HL 170- плоский листвоуловитель;

HL 175 — листвоуловитель из нержавеющей стали;

HL 66 — трап с решёткой из нержавеющей стали (выдерживает нагрузку 1,5 тс).

Технические показатели кровельных воронок

марка воронки с обогревом

диаметр выпуска, мм

пропускная способность, л/с

максимальная нагрузка, кгс

1. Неэксплуатируемая кровля

2. Эксплуатируемая кровля

2.9. Воронки для балконов и террас комплектуются следующими деталями:

HL 82 — комплект для электрообогрева воронок и трапов серий HL 310; 90 и 80;

HL 180 — дренажное кольцо для отвода воды и сопряжения двух элементов водостока между собой;

HL 83.0 — обжимной фланец из нержавеющей стали;

HL 83.H — фланец с полимербитумным полотном;

HL 83.P — фланец из поливинилхлорида;

HL 85N — надставной элемент с фланцем для сопряжения с гидроизоляцией или разделительным слоем (геотекстиль);

HL 340N — удлинитель;

HL 9/7(50) — переход ПП/сталь (чугун);

Технические показатели воронок для террас

диаметр выпуска, мм

пропускная способность, л/с

максимальная нагрузка, кгс

1. Неэксплуатируемая терраса

С поворотным шарниром

2. Эксплуатируемая терраса

С поворотным шарниром

2.10. Воронки для стилобатов комплектуются следующими деталями:

HL 609 — комплект для электрообогрева воронок и трапов серий HL 615; 616;

HL 190 — дренажное кольцо для отвода воды и сопряжения двух элементов водостока между собой;

HL 86.0 — обжимной фланец из нержавеющей стали;

HL 86.H — фланец с полимербитумным полотном;

HL 620 — удлинитель;

HL 618 — надставной элемент с фланцем для сопряжения с гидроизоляцией или разделительным слоем (геотекстиль).

Технические показатели воронок для стилобата

диаметр выпуска, мм

пропускная способность, л/с

материал решётки (подрамника)

максимальная нагрузка, тс

1. Поверхность стилобата из асфальтобетона

2. Поверхность стилобата из тротуарной плитки, брусчатки

* При удалении из воронки механического запахозапирающего устройства (HL 0606.3Е) пропускная способность увеличивается до 15 л/с.

3. РАСЧЁТ ВОДОСТОКА

3.1. Расчёт водоотводящих устройств заключается в определении расхода дождевых вод ( Q , л/с) в зависимости от района строительства и уклона кровли.

3.2. В соответствии с главой СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» расчётный расход дождевых вод с водосборной площади ( F , м 2 ) определяют по формулам:

для кровель с уклоном до 1,5 % включительно:

для кровель с уклоном более 1,5 %:

где q 20 — интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин (принимается согласно СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», черт. 1);

q 5 — интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин, определяемая по формуле:

где n — параметр, принимаемый по СНиП 2.04.03-85 (табл. 4).

3.3. При определении расчётной водосборной площади ( F , м 2 ) дополнительно учитывают 30 % суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

Пример расчёта. Жилой дом в Московской области с размерами кровли 12×120 м, уклоном 3 % и площадью стен (парапетов и стен лифтовых шахт), возвышающихся над кровлей, — 216 м 2 . Рассчитать водоотводящие устройства.

· Водосборная площадь кровли F = 12×120 + 216×0,3 = 1504,8 м 2 ;

· q 20 = 80 л/с (черт. 1, см. СНиП 2.04.03-85);

· q 5 = 4 n · q 20 = 4 0 ,71 · 80 = 214,07 л/с ( n = 0,71, см. СНиП 2.04.03-85, табл. 4).

· Расчётный расход дождевых вод Q = 214,07 · 1504 ,8/10000 = 32,2 л/с.

По табл. 2.1 можно принять 6 воронок марки HL 62 диаметром 75 мм (32,2/6,7 = 5,4 шт.) или 5 воронок диаметром 110 мм (32,2/7,67 = 4,2 шт.).

4. КОНСТРУКЦИИ ВОРОНОК И ИХ УЗЛЫ

4.1. Для кровель из различных рулонных гидроизоляционных материалов основным в конструкции воронок является надёжность стыка воронки с водоизоляционным ковром. Сопряжение водоизоляционного ковра с воронкой типа HL 62 (рис. 2) осуществляется механическим способом путем зажима гидроизоляции между корпусом воронки и фланцем из нержавеющей стали при помощи накидных гаек.

4.2. В воронках без накидных гаек (с маркировкой «Н») надёжность стыка обеспечивается приклеиванием (приваркой) кромки водоизоляционного ковра к битумно-полимерному полотну, соединённому с чашей (опорным элементом) воронки в заводских условиях (рис. 3 и 4б); в воронках с маркировкой «Р» водоизоляционный ковёр из ПВХ мембраны приклеивается к плоскому фланцу воронки из поливинилхлорида.

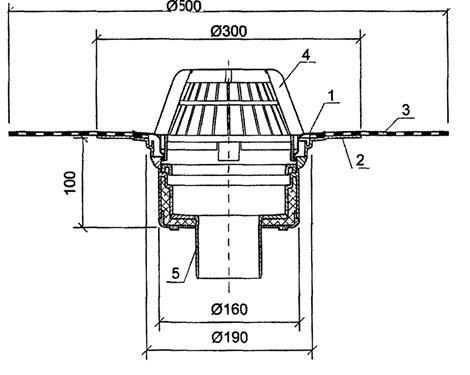

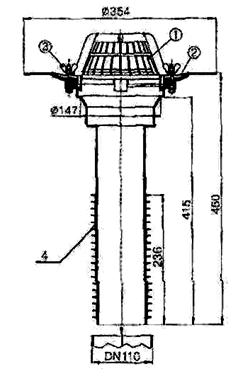

Рис . 2. Воронка HL 62 для неэксплуатируемой кровли

1прижимной фланец ( HL 062 .3 E ); 2чаша (опорный элемент) воронки;
3накидные гайки ( HL 062 .4 E ); 4листвоуловитель ( HL 062 .); 5выпуск воронки ( HL 62 )

Рис . 3. Воронка HL 62H для неэксплуатируемых кровель

1прижимной фланец; 2чаша (опорный элемент) воронки;
3битумнополимерное полотно; 4листвоуловитель ( HL 062 .);
5выпуск воронки HL 62H

4.3. Опирание воронок осуществляют на жёсткий элемент покрытия (железобетонную плиту) чашей воронки (рис. 4).

4.4. В утеплённых покрытиях воронку опирают также на жёсткий элемент покрытия (железобетонную плиту). Через резиновый уплотнитель вставляют в кровельную воронку надставной (доборный) элемент HL 65(Н)(Р) на высоту теплоизоляционного слоя (рис. 5), заводят на него гидроизоляцию.

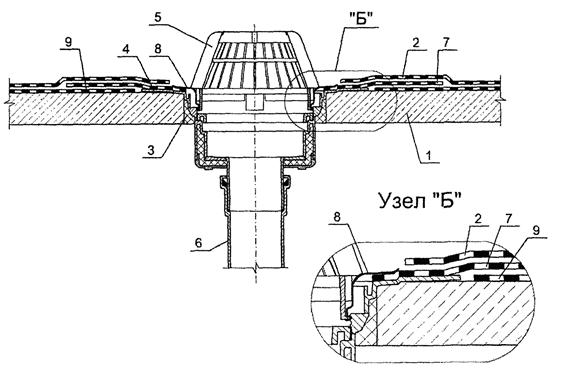

Рис . 4. Примыкание водоизоляционного ковра к воронке HL 62 (а) и HL 62H (б).

1плита «холодного» покрытия; 2водоизоляционный ковёр; 3заделка утеплителем (пенополиуретаном);
4опорный элемент (чаша) воронки; 5листвоуловитель; 6водосточная труба; 7битумнополимерное полотно;
8прижимной фланец; 9дополнительный ковер (усиление ендовы)

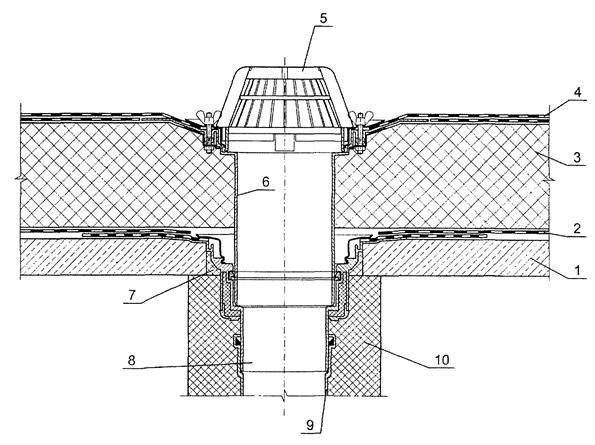

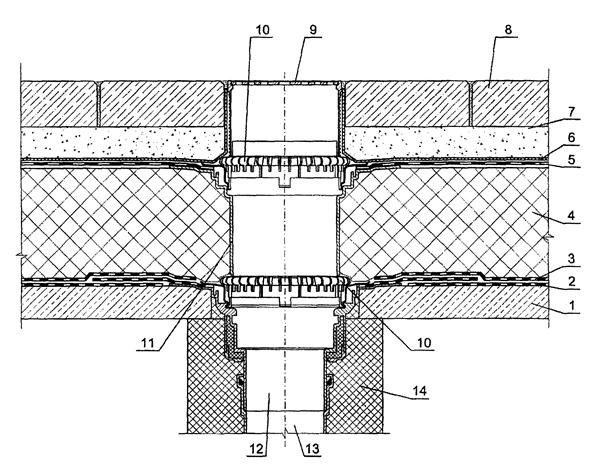

Рис . 5. Воронка на утеплённом покрытии

1плита покрытия; 2пароизоляция; 3теплоизоляция; 4водоизоляционный ковёр;
5листвоуловитель воронки HL 62H ; 6надставной элемент HL 65 ;
7заделка утеплителем (пенополиуретаном); 8корпус воронки HL 62H ; 9водосточная труба;
10утепление воронки (для исключения выпадения на её поверхности конденсата).

4.5. Воронки для эксплуатируемых кровель аналогичны вышерассмотренным за исключением надставного элемента, который, как правило, имеет плоскую верхнюю решетку (рис. 6, см. также рис. 1 в и г).

4.6. На рис. 7 показаны примеры эксплуатируемой утеплённой кровли с защитным слоем из цементно-песчаных (тротуарных плиток) по стяжке (а) и по гравию (б).

Рис . 6. Воронка HL 62В для эксплуатируемых кровель

1опорный элемент (чаша) воронки; 2прижимной фланец ( HL 062 .3 E ); 3накидные гайки ( HL 062 .4 E );
4надставной элемент из полипропилена ( HL 062B .2 E ); 5решётка из нержавеющей стали ( HL 062В .);
6выпуск воронки HL 62В ; 7дренажное кольцо ( HL 062В .); 8отверстия для крепления воронки
к несущей конструкции

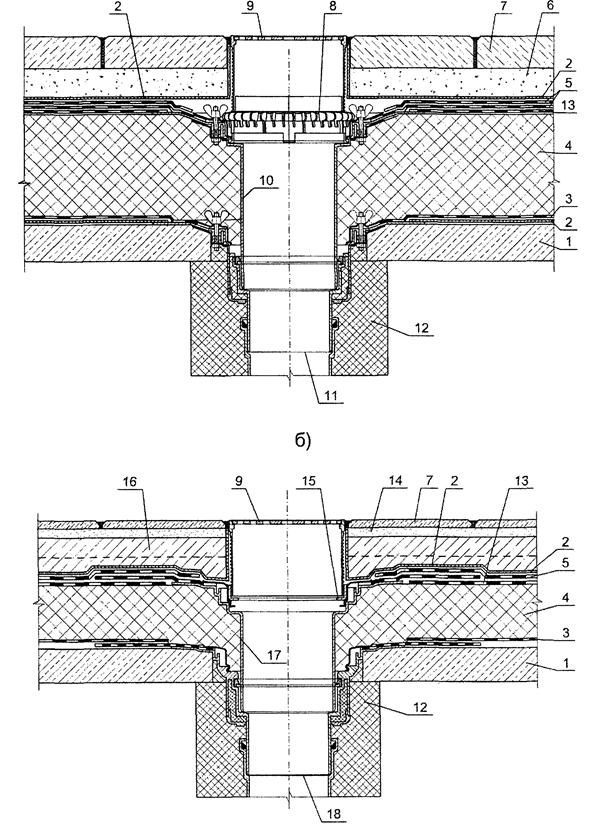

Рис . 7. Воронка эксплуатируемой кровли на утеплённом покрытии

1несущая плита; 2геотекстиль; 3пароизоляция; 4теплоизоляция; 5водоизоляционный ковёр;
6гравий; 7плитка; 8дренажное кольцо HL 160 ; 9трап воронки HL 62B ( HL 62BH );
10надставной элемент HL 65 ; 11корпус воронки HL 62B ; 12утепление воронки от выпадения конденсата;
13дополнительный водоизоляционный ковер (усиление ендовы); 14цементнопесчаный раствор;
15дренажное кольцо воронки; 16слой бетона; 17надставной элемент HL 65H ; 18корпус воронки HL 62BH

4.7. При значительном удалении кровельной воронки от вертикального стояка или при установке воронки над жилыми помещениями здания без технического этажа, чердака применяются воронки с горизонтальным выпуском и электрообогревом (рис. 8, см. также рис. 1 б и г) согласно п. 17.10 СНиП 2.04.01-85*.

Рис . 8. Воронка HL 64 .1 для кровель с горизонтальным выпуском

1переходник HL 0317 .4 E ; 2листвоуловитель HL 062 .; 3прижимной фланец HL 062 .3 E ; 4накидная гайка HL 062 .4 E

Корпус воронки жестко крепится к несущей конструкции. Горизонтальную магистраль от воронки до вертикального стояка рекомендуется выполнять диаметром 75 мм, так как ее легче разместить в кровельном «пироге», а переходник 75/110 устанавливать в месте присоединения горизонтальной магистрали к вертикальному стояку.

Так как горизонтальная магистраль укладывается в утеплителе кровли, необходимо учитывать границу промерзания утеплителя в зависимости от климатических условий в месте будущего строительства здания. Если выпуск кровельной воронки находится выше границы промерзания, то для предотвращения образования ледяных пробок в выпускном патрубке необходимо применять воронки с встроенным электроподогревом. Если расстояние от воронки до теплого помещения превышает 1 м, то рекомендуется обогревать и горизонтальную магистраль.

4.8. Для «зеленой» (рис. 9) и эксплуатируемой (рис. 10) инверсионной кровли применяют те же воронки, что и для традиционной с дополнительной деталью — дренажным кольцом HL 160 для отвода просочившейся воды. В таких кровлях под почвенным слоем целесообразно использовать полимерный (полиэтиленовый или на основе ПВХ) материал ячеистой формы, позволяющий задерживать воду в гофрах (для подпитки растений) и отводить лишнюю воду через отверстия в верхних полках гофр.

Поскольку в инверсионной кровле водоизоляционный ковер расположен под теплоизоляционными плитами, воронка для таких кровель должна иметь дренажное кольцо (см. рис. 9 и 10), а в качестве утеплителя применяют только экструдированные пенополистирольные плиты, прочность которых и марку воронки назначают в зависимости от назначения кровли (см. табл. 2.1 — 2.3).

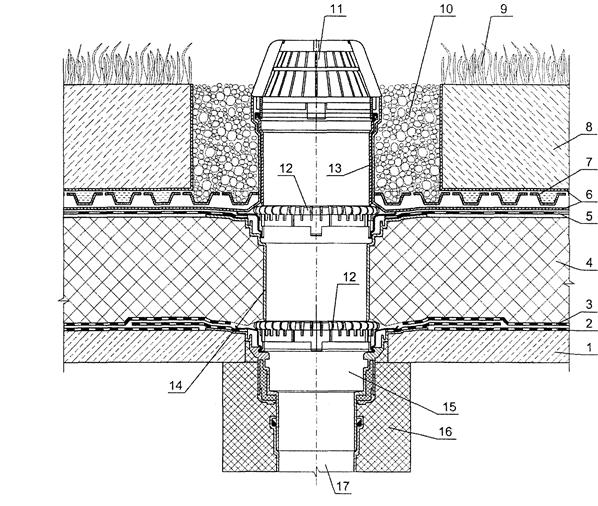

Рис . 9. «Зеленая» кровля с инверсионным покрытием и водосточной воронкой HL 62H

1несущая железобетонная плита; 2дополнительный слой (усиление ендовы); 3водоизоляционный ковер;
4теплоизоляция из экструдированного пенополистирола; 5разделительный слой; 6фильтрующий слой (геотекстиль);
7полимерный материал гофрированной структуры (ячеистой формы); 8почвенный слой; 9растения;
10засыпка гравием вокруг воронки; 11листвоуловитель воронки HL 62H ; 12дренажное кольцо HL 160 ;
13удлинитель HL 350 ; 14надставной элемент HL 350 .1; 15корпус воронки HL 62H ;
16утепление воронки и водосточной трубы; 17водосточная труба (ПВХ или ПП)

Рис . 10. Эксплуатируемая кровля с инверсионным покрытием и водосточной воронкой HL 62B

1несущая железобетонная плита; 2дополнительный слой (усиление ендовы); 3водоизоляционный ковер;
4теплоизоляция из экструдированного пенополистирола; 5разделительный слой; 6фильтрующий слой (геотекстиль);
7засыпка из гравия; 8тротуарная плитка; 9трап воронки HL 62BH ; 10дренажное кольцо HL 160 ;
11надставной элемент HL 350 .1; 12корпус воронки HL 62BH ; 13водосточная труба (ПВХ или ПП);
14утепление воронки и водосточной трубы

4.9. Кровельная воронка на покрытии с несущим профилированным настилом отличается от других наличием монтажного короба с утеплителем, позволяющего обжимать теплоизоляционный слой (см. рис. 1е и 11, 12). Монтажный короб закрепляют к стальному листу толщиной 2 — 3 мм, который, в свою очередь, механически крепится к несущему профнастилу.

Примечание . На скатных кровлях необходимо предусматривать металлический поддон для монтажа воронки в вертикальном положении.

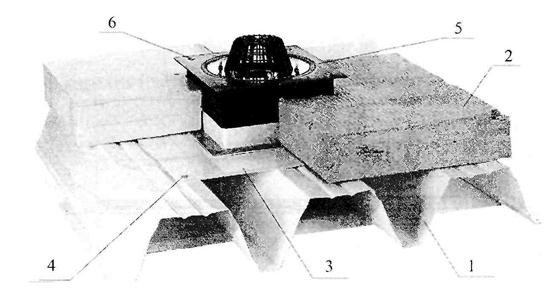

Рис . 11. Водосточная воронка на покрытии по несущему профилированному настилу

1профнастил; 2утеплитель; 3стальной лист толщиной 23 мм; 4саморез;
5монтажный короб; 6стягивающие болты (штифты)

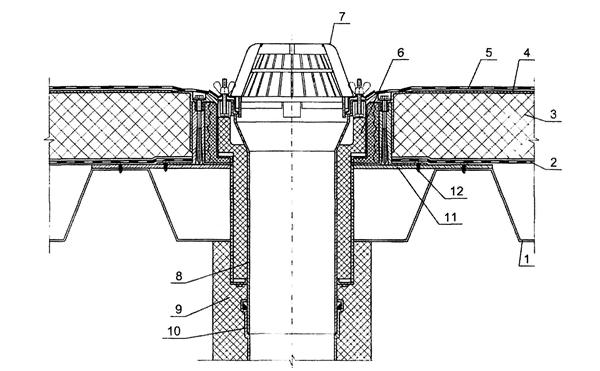

Рис . 12. Примыкание изоляционных слоев к воронке HL 63 на плоском покрытии

1профнастил; 2пароизоляция; 3теплоизоляция; 4геотекстиль; 5водоизоляционный ковер;
6утеплитель воронки; 7листвоуловитель воронки HL 63 ; 8корпус воронки HL 63 ;
9утепление водосточной трубы; 10водосточная труба (ПВХ или ПП);
11стальной лист (позиция 3 на рис. 11); 12саморез

4.10. При ремонте (реконструкции) покрытия может быть применена специальная «ремонтная» воронка с обжимным фланцем и гибкими уплотнительными кольцами по диаметру для непосредственного соединения со стальными, чугунными или пластмассовыми водоотводящими трубами (рис. 13). Благодаря гибкому выпускаемому патрубку «ремонтная» воронка не имеет жёсткого соединения водоотводящей с трубой «старой» воронки и может свободно перемещаться в ней, сохраняя герметичность соединения.

Рис . 13. «Ремонтная» воронка в разрезе (а); монтаж воронки (б)

1листвоуловитель ( HL 062 .1 E ); 2прижимной фланец ( HL 062 .3 E ); 3накидная гайка ( HL 062 .4 E );
4гибкий патрубок с уплотнительными кольцами; 5«старая» воронка

4.11. Примыкание кровли к воронкам, расположенным на балконе, террасе или стилобате, принципиально не отличаются от вышеприведенных, при этом необходимо применять соответствующие воронки (см. табл. 2.2 и 2.3).

4.12. Воронки для стилобатов имеют чугунную решетку либо в подрамнике из полипропилена (максимальная нагрузка до 7 тс), либо в подрамнике из чугуна (максимальная нагрузка до 15 тс) (см. табл. 2.3).

На рис. 14 приведена конструкция воронки HL 616.1 с максимальной нагрузкой 15 тс, с надставным элементом из полипропилена, с грязеуловителем, механическим запахозапирающим устройством.

4.13. Вокруг воронки для стилобата предусматривают укладку бетона, армированного сеткой из конструкционной стали для обеспечения устойчивости (жёсткости) её верхней части, а остальные участки могут быть выполнены также из бетона или асфальта, тротуарных плиток и т.п. (рис. 15). Высота воронки в зависимости от толщины слоев покрытия обеспечивается доборными (надставными) элементами, а водонепроницаемость примыкания к воронке водоизоляционного ковра — зажимным фланцем или приклейкой к битумно-полимерному фланцу.

Примечание . При устройстве инверсионной кровли уплотнительное кольцо (см. рис. 14 поз. 9) заменяют дренажным кольцом HL 190 .

Вариант узла «А» (воронка HL 616H )

Рис . 14. Конструкция воронки HL 616 .1

1решётка ( HL 0606 .); 2грязеуловитель ( HL 0606 .2 E ); 3запахозапирающее устройство ( HL 0606 .);
4корпус воронки HL 616 .1; 5ребро жёсткости; 6фланец; 7надставной элемент HL 608 .1;
8полимербитумное полотно воронки HL 616 .; 9уплотнительное кольцо

Рис . 15. Воронка HL 616 ( HL 616H ) стилобата

1монолитная железобетонная плита; 2пароизоляция; 3геотекстиль; 4теплоизоляция;
5разделительный слой; 6бетонная стяжка; 7кровельный ковер; 8асфальт (бетон, плитки и т.п.);
9бетон вокруг воронки; 10трап воронки HL 616 ( HL 616Н ); 11надставной элемент HL 618 ( HL 618H );
12обжимной фланец из нержавеющей стали HL 86 .0; 13удлинитель HL 620 ;
14корпус воронки HL 616 ( HL 616Н )

Наружный водосток по СНиП

Неправильный расчет водосточной системы либо его отсутствие приводит к возникновению плесени на стенах дома, размыванию фундамента, затоплению подвальных помещений, гниению деревянных конструкций. Предотвратить появление этих проблем может грамотно спроектированный внутренний или наружный водосток СНиП.

По расположению водостоки бывают внутренними и наружными, по конструкции — организованными и неорганизованными.

Внутренние водосливы монтируются внутри дома. По СНиП водосливные воронки располагают равномерно по всей крыше, несколько ниже, чем остальные участки кровли и под углом 90° к водосточной трубе.

Наружный водосток СНиП монтируется по периметру дома. Он может быть организованным и неорганизованным.

Организованное водоотведение — это сбор воды и ее перенос от конца ската крыши до ливневки посредством желобов, труб и других элементов системы.

Неорганизованный наружный водосток СНиП представляет собой простой сброс воды с кровли. Он требует наличия козырьков над входами, а также продления карнизов от стен минимум на 60 см, дабы избежать размывания цоколя и фундамента.

Выбор водосточный системы

Выбор типа водослива зависит от таких параметров здания, как этажность и тип кровельного материала. Дома этажностью свыше 6 уровней оборудуются внутренней водосточной системой, до 5 уровней – наружной организованной, до 2 уровней – наружной организованной или неорганизованной.

Согласно типу кровли, внутренний водоотвод рекомендован для отапливаемых домов с рулонным или мастичным кровельным покрытием, а также на плоских крышах. В остальных случаях монтируется наружная система водоотведения.

В частных домах этажностью до 3 уровней рекомендуется обустраивать организованный наружный водосток СНиП, так как он проще в обслуживании.

Проектирование организованного наружного водостока СНиП

Согласно строительным нормам и правилам, создание проекта водосточной системы должно базироваться на обосновании.

Проект наружного водостока СНиП предполагает:

  • расчет площади кровли;
  • расчет количества осадков;
  • определение минимально возможной температуры.

Требования к проекту водосточной системы:

  • подвесные водосточные желоба должны устанавливаться на крышах с углом ската не менее 15°;
  • все элементы водостока должны соответствовать ГОСТ 7623-75;
  • расстояние между водосливными трубами не должно превышать 24 м;
  • диаметр труб рассчитывается, исходя площади кровли: 1,5 см на 1 м 2
  • угол уклона водосточного желоба составляет 0.2-0.3° или 2-5 мм на погонный метр;
  • минимальная высота борта для желобов – 12 см.

Все вышеприведенные требования актуальны для регионов с низкой вероятностью замерзания воды. В противном случае требуется организация внутреннего водослива.

Расчеты, проводимые по СНиП:

  • количество желобов рассчитывается, исходя из периметра крыши и длины желоба;
  • количество соединительных элементов, муфт и желобов определяется, исходя из числа стыков деталей и периметра крыши;
  • количество крепежных элементов зависит от материала желобов и труб (для пластика расстояние между крепежами равно 70 см, для металла – 40 см);
  • количество заглушек при незамкнутой системе водоотведения равно количеству обрывов трубы;
  • количество воронок равно количеству водосточных труб;
  • количество труб и изогнутых элементов высчитывается в зависимости от высоты и периметра здания, наличия архитектурных выступов и т.п.;


Правильный расчет наружного водостока по СНиП очень важен для владельца дома, это решит все проблемы по водоотведению, а водосточная система гармонично дополнит фасад здания.

Выбрать водосточную систему можно перейдя по ссылке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
