Крепёжные элементы, используемые для монтажа окна должны обеспечивать возможность его свободной подвижки в монтажной плоскости проема при расширении-сжатии за счет нагрева-охлаждения; и одновременно препятствовать выгибу рамных элементов из плоскости за счёт знакопеременных температурных напряжений.

В стандартном варианте для монтажа окон используют специальные монтажные пластины или дюбели (рис. 5.2.1). Как дюбель, так и монтажная пластина обеспечивают возможность свободной подвижки оконного блока при его нагревании охлаждении, вызванном изменением температур наружного воздуха

Рис. 5.2.1. Закрепление окна из ПВХ в наружных стенах различной конструкции
а) сплошная кирпичная стена
б) кирпичная стена с пористым эффективным утеплителем
1 — оконная рама
2 — утеплитель в стене
3 — дюбель
4 — монтажная пластина
5 — анкер
.

При нагревании оконного блока и, соответственно, увеличении его размеров в большую сторону, монтажная пластина (поз. 4 рис. 5.2.1) изгибается, а закрепленные в стене анкеры (поз. 5 рис. 5.2.1) работают на выдёргивание. Дюбель (поз. 3 рис. 5.2.1) работает на выдёргивание при охлаждении окна, сопровождающемся уменьшением его размеров. При этом обеспечивается возможность свободной подвижки оконного блока при его температурном расширении вдоль собственной оси дюбеля.

В зависимости от архитектурно-композиционного решения светопрозрачных конструкций и фасада здания в целом, а также от конструкции наружных стен, на конкретном строительном объекте, могут быть применены крепёжные элементы с дополнительным консольным выпуском (рис. 5.2.2). Это решение достаточно часто применяется при монтаже конструкций панорамного и витражного остекления в случае, если несущие конструкции должны быть скрыты за плоскостью остекления.

Рис. 5.2.2. Крепёжные элементы с дополнительным консольным выпуском [7]

Спецификой современного коттеджного строительства является возведение многослойных наружных стен с использованием эффективных теплоизоляционных материалов. Такие стены, как правило, имеют два или три конструктивных слоя:

1. несущий внутренний слой, выполняемый из красного или многощелевого кирпича, керамзитобетонных, полистиролбетонных или пенобетонных блоков;
2. наружный облицовочный слой, обычно выполняемый из облицовочного многощелевого кирпича или красного кирпича со штукатуркой;
3. внутренний утепляющий слой, выполняемый из эффективных теплоизоляционных материалов — экструзионного пенополистирола и жёсткой базальтовой минеральной ваты.

Конструктивное решение наружных стен (используемые материалы, количество и толщина слоёв) принимается на основании теплотехнического расчёта согласно требованиям СНиП 23-02-2003 «Тепловая защита зданий» и СП 23-101-2000 «Проектирование тепловой защиты зданий»*.
* На объектах индивидуального строительства, по согласованию с заказчиком, конструкция наружных стен может быть принята, исходя из минимально допустимых требований по теплозащите (санитарно-гигиеническим требования). Это особенно важно для деревянных домов — брусовых и из оцилиндрованного бревна.

На рис. 5.2.3 показаны варианты установки окна из ПВХ в кирпичных стенах с внутренним теплоизоляционным слоем. Определяющую роль в позиционировании окна в проёме играет наличие или отсутствие четверти, а также толщина утепляющего слоя, различного для разных климатических районов. На рис. 5.2.3 толщина утеплителя 100 мм принята для условий г. Москвы при условии применения жёсткой минеральной ваты или экструзионного пенополистирола с коэффициентом теплопроводности l = 0,04…0, 0,05 Вт/м °С.

Закрепление окна при помощи дюбелей в верхней части в таких стенах возможно только при наличии средней железобетонной перемычки (рис. 5.2.3а). При отсутствии этой перемычки (рис. 5.2.3б), а также по боковым сторонам проёма, окно в таких стенах необходимо закреплять при помощи анкерных пластин или уголков.

Рис. 5.2.3. Варианты установки окон из ПВХ в стенах кирпичных домов. Система FUNKE KS Phoenix
a) Эффективная кирпичная кладка с четвертью и со средней железобетонной перемычкой. Вариант окна со стандартной рамой
б) Эффективная кирпичная кладка с четвертью без средней железобетонной перемычки. Вокруг оконного проёма — контур из несгораемого утеплителя. Вариант окна со стандартной рамой
в) Эффективная кирпичная кладка без четверти без средней железобетонной перемычки. Вокруг оконного проёма — контур из несгораемого утеплителя. Вариант окна с широкой рамой

В нижней части проёма оконную раму, в любом случае, рекомендуется закреплять при помощи анкерных пластин. Это связано с вероятностью попадания атмосферной воды в основную камеру ПВХ профиля, (что может вызвать коррозию армирующего вкладыша — см. раздел 3.2.3) и далее — в монтажный шов и стену. Для многослойных стен это является очень опасным, поскольку намокание утеплителя может вызвать его размораживание зимой, сопровождающееся локальным разрушением кирпичной кладки в подоконной зоне.

Удачным технологическим решением для трёхслойных стен является использование широкой рамы (рис. 5.2.3в), особенно в тех климатических районах, где расчётная толщина утеплителя не превышает её габаритные размеры (для системы FUNKE KS Phoenix — 144 мм).

Оконные проёмы в индивидуальном строительстве могут выполняться как с четвертями, так и без четвертей. Четверть оконного или наружного дверного проёма конструктивно выполняет две основные функции: 1) защита монтажного шва от продувания; 2) технологическое удобство монтажа оконного или дверного блока.

В общем понимании, термин «четверть» в строительстве исторически происходит от размера, равного ¼ от размера длинной стороны стандартного кирпича — 250 мм. Исходя из точных арифметических вычислений, размер четверти равен 250/4 = 62,5 мм. Соответственно, в большинстве кирпичных домов размер четверти, как правило, составляет 65 – 70 мм.

Независимо от наличия или отсутствия четверти, при установке окна по всему контуру проёма должны быть предусмотрены технологические (температурные) зазоры, необходимые для свободной подвижки окна при его температурном расширении-сжатии. Это требование должно быть обязательно выполнено, независимо от типа стены, в которой закрепляется окно (кирпичная, брусовая и т. д.). В деревянном доме температурные зазоры должны откладываться от монтажной деревянной рамы (см. рис. 5.1.5).

Поскольку при нагревании окно расширяется во всех направлениях, температурные зазоры должны быть оставлены везде, где окно соприкасается с препятствиями, мешающими свободной подвижке (рис. 5.2.4). Распространённая ошибка: ширина шва в верхней части проёма с четвертью, как правило, получается конструктивно и определяется расстоянием, технологически необходимым для установки на рамном профиле москитной сетки (см. рис. 5.2.3 а, б). При этом про возможность температурного выгиба окна в сторону четверти монтажники часто забывают, и окно прижимается к четверти вплотную (рис. 5.2.5).

Толщина монтажных швов (монтажных температурных зазоров) назначается в зависимости от изменения размеров оконных блоков в результате колебания температур (рис. 5.2.6).

Рис. 5.2.5. Распространённая ошибка при монтаже. Окно из ПВХ вплотную прижато к четверти. Отсутствует возможность свободной подвижки окна в сторону четверти при температурном расширении

Необходимый температурный зазор (ширина шва) назначается из условия линейного расширения окна из ПВХ белого цвета с армированием. Согласно фактический коэффициент линейного расширения установленных окон при изменении температуры от –20 °С до +80 °С составляет aокна = 25 x 10-6 l/К [7]. Это почти в 3 раза ниже коэффициента линейного расширения твёрдого ПВХ aПВХ = 70 x 10-6 l/К. При расчётах температурных изменений геометрии окон из ПВХ используется определённый запас надёжности. При этом величина расчётного значения коэффициента линейного расширения принимается равной 60% от соответствующей величины для твёрдого ПВХ и равняется aокна расч = 42 x 10-6 l/К.

В большинстве случаев реальное прогнозируемое изменение геометрических размеров окна может быть определено из табл. 5.2.1.

Табл. 5.2.1. Изменение габаритных размеров оконного блока из ПВХ белого цвета с армированием при температуре установки +15 °С и нагревании-охлаждении на 30 °С [7].

Ширина/высота окна, мм	Изменение размеров, мм при aокна расч = 42 x 10-6 l/К
1500	+–1,9
2500	+–3,2
3500	+–4,4
4500	+–5,7

Для оценки запаса надёжности, заложенного в нормативных документах (рис. 5.2.6), и принципиально важного для условий зимнего монтажа, можно рассчитать температурное изменение размеров оконного блока в реальных эксплуатационных условиях г. Москвы.

Расчётное изменение размера элемента оконной коробки (рамы) ΔL в направлении, перпендикулярном проектируемому шву, может быть определено по формуле:

ΔL = k ΔT l (5.2.1)

где
l — размер элемента оконной коробки в направлении, перпендикулярном проектируемому шву, мм;
k — коэффициент температурного расширения материала профиля оконной рамы, принимаемый равным 42 x 10-6 l/ °С для белых ПВХ профилей, арми- рованных стальным вкладышем ΔT — температурный интервал, вызывающий максимально возможное для данного климатического района изменение размера оконной рамы, определяемый как

ΔT = tmax – (tmin) (5.2.2)

где
tmin — абсолютно минимальная температура воздуха для данного климатиче- ского района, определяемая по табл. 1 и табл. 2 СНиП 23-01-99 «Строитель- ная климатология»
tmax — максимально возможная в эксплуатационных условиях температура нагрева поверхности профиля коробки (рамы) за счёт неблагоприятного со- четания высокой температуры наружного воздуха и направленного воздей- ствия солнечной радиации.

Соответственно температурное расширение оконного блока шириной 150 мм, в условиях г. Москвы при изменении его температуры на 100 °С по отношению к абсолютно минимальной tmin = –43 °С (т. е. при нагревании до +57 °С) составит

ΔT = tmax – (tmin) = 57– (-43) = 100 °С
ΔL = k ΔT l = 42 x 10-6 x 100 x 1500 = 6,3 мм

Таким образом, для осуществления свободной подвижки оконного блока из ПВХ белого цвета необходимо иметь расстояние до стены в 3 мм с каждой из сторон. Если сопоставить эту величину с данными рис. 5.2.6, то можно увидеть, ощутимый запас требований RAL и ещё больший запас, зафиксированный в ГОСТ 30971-2002.

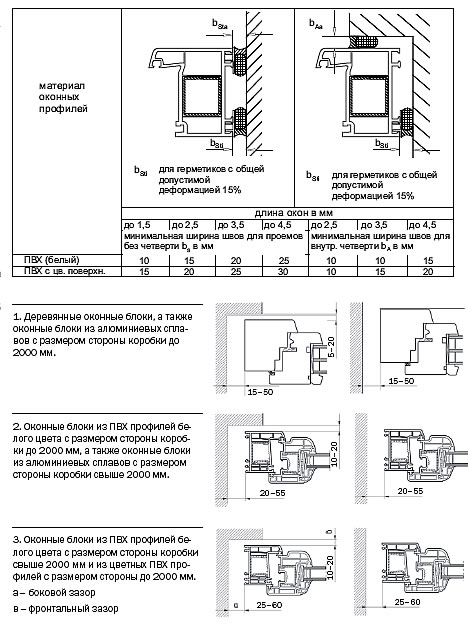

Рис. 5.2.6. Минимально допустимая толщина монтажных швов (температурных зазоров).
а) согласно RAL
б) согласно ГОСТ 30971-2002

Оконная четверть

Оконная четверть — это специальный выступ наружной части стены в оконном проёме, предотвращающий выпадение окна наружу и закрывающий верхнюю и боковые части проёма от воздействия влаги и прямых солнечных лучей.

Размер выступа ориентировочно составляет 5-6 см. (Четверть размера кирпича — это производная названия).

Считается правильным с точки зрения нормальной теплоизоляции, если четверть перекрывает оконную раму на 20-40 мм.

Четверть размера кирпича — это производная названия

Четверть изготовленная капитально вместе со стеной, как правило встречается в зданиях старой постройки или в тёплых домах с наружным облицовочным кирпичом.
В этом случае пластиковое окно монтируется уже в проём с готовой четвертью.
В случае монтажа в капитальную четверть щель между оконной рамой или стеной должна быть закрыта при помощи специального герметика или ленты ПСУЛ.
Четверть может быть создана уже после установки окон при помощи не капительных материалов, например при утеплении стены минеральной ватой.
При подобном решении изоляция монтажного шва (тёплый монтаж или монтаж окон по ГОСТ) должны быть выполнены до перекрытия монтажного зазора четвертью.

Для чего делают четверти в оконных проемах кирпичной кладки

Не все функциональное эстетично, не все эстетичное функционально. Попробуй сам хотя бы раз сделать нормальное примыкание простейшего оконного блока к прямому, без четверти, проему из облицовочного, финишного кирпича, поймешь что лучше «обрезанное окно» чем то, что получится. Нащельник или обрезанная и обмазанная герметиком или шпаклевкой пена, и прочие извращения, вместо простого и эффективного решения отработанного веками.

__________________
. я не червонец чтобы нравится всем .
Регистрация: 13.09.2008
Екатеринбург
Сообщений: 1,230

никак не 70% если оно деревянное

если четверть из утеплителя а не из кирпича
то она размером уже 40мм возможно
учитывая монтажный зазор — 20мм и ширину профиля ПВХ ~60мм
то это получается 40мм на фасаде — 33%

ну и кирпич при желании можно под 40мм подогнать
каменщики правда не поймут

__________________
BIM for SIPs construction
Регистрация: 14.10.2010
Пермский край
Сообщений: 1,557

Четверти делаются в тех случаях, если наружные стены выполняются из слоистой или колодезной кладки с облицовочным кирпичем. Оконный блок должен ставится в одной плоскости с утеплителем на стальных пластинах (консолях) закрепленных в несущей части стены. По периметру оконного блока в кладке должен быть слой утеплителя, чтобы не было промерзания (нередко бывает, что строители не делают это слой, а закладывают все кирпичем. Так окна ставить проще. Но в таком случае плесень вам практически обеспечена). Откосы внутри здания утепляются.
Можно четверти не делать, но придется выполнять откосы еще и снаружи.
Т.е. как я понимаю, кладка с четвертями хороша применяется только для кирпичного фасада здания.
Четверти кстати делают и в дверных проемах.

Последний раз редактировалось Alkor527, 12.10.2011 в 08:06 .

конструктор, смею надеяться, что инженер

Регистрация: 16.07.2009
Сообщений: 372

Насколько я помню из курса архитектуры — основная задача четверти убрать сквозное продувание (блин, неужто я так стар и про это в архитектуре уже не говорят) — т.к. четверти делались еще тогда когда когда не было пеногерметиков, силиконов и прочего.

__________________
Зачем биться головой об стену, ведь биться головой об угол ГОРАЗДО эффективнее.

Оконные проемы в кирпичной кладке — правила обустройства

Одной из работ, связанных с возведением наружных стен, является оформление в них проемов под окна. Готовя оконные проемы в кирпичной кладке, помните, что от качества ваших действий в значительной степени зависит эксплуатационная способность здания в целом. Пристальное внимание уделите ситуации, если оконный проем необходимо выложить при доработке стен, подвергнутых частичному демонтажу.

Что нужно знать?

Особенность устройства окна предопределяет эксплуатационное предназначение помещения. Сквозь окно в комнату проникает солнечный свет, но нет преград и для холода с высокой влажностью.

Если монтаж выполнен с нарушениями, в помещении быстро появится сырость и плесень.

Готовя оконные проемы, обратите внимание на материал, из которого возводятся стены. Для кирпичного камня или бетонного блока элемент изготавливается по одним параметрам, а вот для дома из бревен существуют иные стандарты.

Действующие ограничения на проемные участки для окон практически не принимаются во внимание застройщиками частного жилья. Как правило, владельцы определяют формы и параметры окон на основании собственных пожеланий. Это приводит к ситуации, когда готовое окно получается очень маленьким или непомерно большим, что сопровождается перекашиванием рамных конструкций, неплотным прилеганием створок, появлением внутри конденсата.

Правильней всего, когда проемный участок для окна появляется в процессе выведения кладки. Это позволит обеспечить:

• правильный монтаж рамы;
• надежное крепление всей конструкции окна;
• герметизацию;
• отвод влаги;
• изоляцию от постороннего шума;
• декорирование фасадных стен.

В проем, предназначенный под установку окна, рама должна помещаться легко. Подоконники внутри и снаружи крепятся не толстым слоем раствора, для облицовки предусматривается ниша.

Чаще всего устанавливаются оконные блоки из ПВХ. Отсюда следует, что разумно определить такие изделия под стандартные размеры, а кладку оконного проема из облицовочного кирпича подогнать под предполагаемую конструкцию просто.

Если решите заказать окна под имеющиеся проемы, не соответствующие установленным стандартам, индивидуальный заказ обойдется вам значительно дороже.

В существующем ГОСТе имеется понятие – четверть для оконного проема и ее наличие в обязательном порядке. Представляет она выступ на наружной части стенки, сделанный по определенным размерам.

Предусмотренная четверть перекроет снаружи щелевой участок, созданный стенкой и рамой окна, скроет утеплитель, использованный при монтаже. Окно надежно защитится от продуваний и проникновения влаги, конструкция получит привлекательность.

Методика кладки в стене из кирпича

Рассмотрим, как выполняется кладка оконного проема облицовочным кирпичом.

Проектируя дом и определяя местонахождение окон, специалист рассчитывает их размещение, учитывая размеры используемого кирпичного камня.

Основа для оконного проема готовится после выведения десятого ряда кирпичной кладки, что гарантирует конструкции прочность и жесткость. После этого устраивают своеобразную подошву, выкладывая кирпичный камень перпендикулярно по отношению к осевой линии стенки и выдвигая его наружу.

Боковые участки выводятся по всему периметру целым камнем. Внутрь проемного участка устраивается четверть. Выполняется она уголком кирпича для облицовки, выдвинутого на четвертую часть от собственного размера. Оконная рама получит своеобразный упор и полную гарантию, что не упадет. Сразу формируется теплоизоляционный слой, перекрываются возможные зазорные участки между стенками и оконными рамами. Согласно строительным нормам, такой выступ выдерживается по строгим размерам, иначе возникнут сложности с оформлением боковых откосных участков.

Над оконным проемом устраивается перекрытие из металлического уголка, после чего снова продолжается кладка кирпича. Наружный стальной элемент немного утапливают в стену, чтобы в дальнейшем укрыть его декоративным слоем.

Устанавливается уголок на расстояние, соответствующее параметру кирпичного камня, количество его рядов определяется типом и толщиной кладки. В стенке по проемному краю под уголок устраивается бетонная подушка или укладывается полнотелый кирпич.

В любом из вариантов выполняется армирование стальной сеткой.

В качестве перекрытия для оконного проема, устраиваемого в кирпичной кладке, используют не только стальной уголок. Разрешается применять двутавровые конструкции, железобетонные блоки, перемычки из кирпича. Каждый из вариантов предусматривает укладку на бетонную подошву.

С каждой из сторон заходный участок в стенку равен половине высоты конструкции, к которой добавляют еще пятнадцать и более сантиметров.

Алгоритм установки в уже готовой стене

Второй вариант обустройства оконного проема подразумевает выполнение работ на уже имеющейся стене. Рабочий процесс выглядит следующим образом:

• сначала выполняется разметка. Такой этап предполагает выделение зон размещения перемычек и технологических отверстий. Рабочий этап выполняется по методу треугольника, перемычку размечают таким образом, чтобы верх ее находился в нижнем кладочном ряду;
• нанеся такие отметки, для каждого края перемычки добавляется по пятнадцать сантиметров. Такое расстояние необходимо, чтобы установить опоры, фиксирующие перемычку, изготовленную из металлических конструкций или железобетона;
• начинается установка опоры. Необходимо предусмотреть расстояние в семьдесят – восемьдесят сантиметров между несущей стеной и опорным элементом;
• как только опора выставлена, на нее укладывают деревянный брус, необходимый для перераспределения нагрузочных воздействий;
• по внешней поверхности стены выполняется отметка, соответствующая размещению балок;
• для того, чтобы эти отметки вынести на внутреннюю сторону стенки, просверливают отверстия, в которые устанавливают шпильки, подпирая их с каждой из сторон опорными элементами;
• следующий этап – фиксация опоры. Выполнить это можно обычными гвоздями, забивая их в доски и шпильки;
• с помощью молотка и острого зубила с поверхности стены снимается штукатурный слой. Очищенная площадь должна соответствовать размерами будущему оконному проему. С каждой из сторон дополнительно прибавляют по три сантиметра;
• удалив штукатурный материал, начинаем демонтаж участка кирпичной кладки. Лучше всего двигаться от места, где находится перемычка, после этого останется только ее установить;
• все выступающие кирпичи корректируются;
• закончив установку перемычки, болгаркой устраивается пропил. Это поможет выровнять края кирпичной кладки проемного участка, убрать неровности над окном, облегчить последующую обработку откосов;
• на данном этапе оформление закончено, разрешается приступить к монтажу оконной конструкции.

Заключение

Как видите, сложностей такие работы не вызывают. Соблюдая все требования, вы легко предусмотрите подходящие по размерам проемы под окна в строящихся из кирпича стенах.
