Порядок прорисовки в автокаде

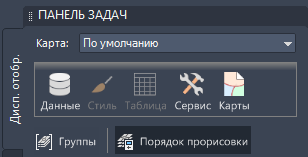

Использование порядка прорисовки

Слои на карте отображаются в Диспетчере отображения в порядке прорисовки: сначала слои, находящиеся выше по списку, затем слои, которые располагаются ниже по списку.

Изменение порядка слоев

Скрытие или отображение слоев

В Диспетчере отображения установите или снимите флажок рядом с именем слоя.

Скрытие или отображение стилей

В Диспетчере отображения установите или снимите флажок рядом с именем стиля.

Понятия, связанные с данным

Порядок прорисовки в автокаде

beliit.com

Все форумы

Технологический форум

Машиностроение
Металлургия
Химия, нефтехимия и топливная промышленность
Деревообработка
Пищевая промышленность
Животноводство, рыбоводство и растениеводство
Другие темы
Общие вопросы
Промышленность стройматериалов
Экология
Охрана труда и техника безопасности
Биржа труда

Генеральные планы
Сооружения транспорта
Автомобильные дороги
Железнодорожные пути
Мостостроение
Другие темы
Общие вопросы
Инженерные изыскания
Биржа труда

Архитектурные решения
Дизайн интерьеров
Ландшафтное проектирование
Реконструкция и реставрация зданий
Градостроительство
Общие вопросы
Другие темы
Светотехника
Биржа труда

Основания и фундаменты, механика грунтов
Конструкции железобетонные
Конструкции деревянные
Конструкции металлические
Обследование и усиление строительных конструкций
Ограждающие конструкции, кровли
Общие вопросы
Другие темы
Строительная теплотехника
Защита от шума и вибрации
Программы ConstructorSoft
Организация строительства и производства работ
Биржа труда

Классификация зданий, помещений и зон
Пожарная сигнализация
Общие вопросы
Огнестойкость строительных конструкций
Оповещение и эвакуация
Водяное и пенное пожаротушение
Газовое, порошковое и аэрозольное пожаротушение
Дымоудаление
Другие темы
Огнеопасные свойства веществ и материалов
Биржа труда

Генерация электроэнергии
Электрические подстанции
Силовое электрооборудование
Электроосвещение внутреннее
Электроосвещение наружное
Заземление и молниезащита
Воздушные и кабельные ЛЭП
Общие вопросы
Другие темы
Взрывозащищенное электрооборудование
Электропривод и электрические машины
Учёт электроэнергии
Электропроводки и токопроводы
Программы Beroes Group
Релейная защита и автоматика
Контактные сети
Электроснабжение объектов
Биржа труда

Автоматика и телемеханика
Локальные сети передачи данных
Телевидение и радиовещание
Общие вопросы
Другие темы
Телефония и другие системы связи
Контроллеры и электроника
Оптоволоконные сети передачи данных
Видеонаблюдение и СКУД
Охранная сигнализация
Биржа труда

Внутренние водопровод и канализация
Наружные сети водоснабжения
Наружные сети канализации
Насосные станции
Противопожарное водоснабжение
Общие вопросы
Другие темы
Биржа труда

Холодоснабжение
Вентиляция
Кондиционирование
Воздухоснабжение
Аспирация (пылеудаление)
Общие вопросы
Другие темы
Биржа труда

Тепловые станции
Теплоснабжение
Теплоизоляция оборудования и трубопроводов
Тепломеханические решения котельных
Отопление
Устройства газоснабжения
Общие вопросы
Другие темы
Биржа труда

AutoCAD, AutoCAD LT и СПДС модуль Autodesk
AutoCAD Civil 3D (Land Desktop), AutoCAD Map 3D и AutoCAD Raster Design
Revit Architecture и AutoCAD Architecture
Revit Structure, AutoCAD Structural Detailing и Autodesk Robot Structural
Revit MEP и AutoCAD MEP
Autodesk 3ds Max (Design), AutoCAD Freestyle и Autodesk Impression
Autodesk Design Review, DWG TrueView, Autodesk DWF Writer, AutoCAD WS
Autodesk Navisworks Products, Autodesk Vault Products
AutoCAD Electrical
AutoCAD Mechanical
Autodesk Inventor
AutoCAD P&ID, AutoCAD Plant 3D, Autodesk Intent
Общие вопросы
Другие программы Autodesk

Общие вопросы
Allplan
GeoniCS
CREDO
Другие программы
ArchiCAD
DIALux
MicroSoft Office
nanoCAD и другое ПО от «Нанософт»
T-Flex CAD и другое ПО от «Топ Системы»
Компас и другое ПО от «Аскон»
Программы Weisskrahe

Стоимость строительно-монтажных работ
Стоимость проектных работ
Стоимость пусконаладочных работ
Стоимость ремонтных работ
Стоимость технического обслуживания
Программное обеспечение для составления смет
Другие темы
Биржа труда

Авторский надзор
Архивы и делопроизводство
Другие темы
Общие вопросы
Технический надзор
Управление проектами
Юридические вопросы

Свободное общение, шутки, юмор
Вопросы, замечания и предложения по сайтам
Вопросы, замечания и предложения по форумам

www.proektant.by

Строительные калькуляторы и конструкторы

Архив файлов

Технологический
Генплан и сооружения транспорта
Архитектурный
Строительный
Пожарная безопасность
Электротехнический
Автоматизация, связь, сигнализация
Водоснабжение и канализация
Вентиляция, кондиционирование и холодоснабжение
Теплоснабжение и газоснабжение

Библиотека строительных норм и правил
Библиотека строительства «Зодчий»
Библиотека климатического оборудования
Библиотека кафедры ТТГВ ТОГУ

Все пользователи
Кураторы подразделов
Пользователи по регионам
Посетившие форумы в течение суток
Поиск пользователей

Правила форумов
Список всех подразделов
Список всех тем
Календарь

Забыли пароль?
Регистрация
Помощь

ПОИСК ПО ФОРУМАМ

перед созданием новых тем используйте поиск,
возможно ответ на Ваш вопрос уже есть на форумах

Как настроить порядок отображения слоев в чертеже?

Надоело каждый раз перед печатью проверять порядок отображения слоев. Вечно они перепутываются
Можно ли как-то задать автокаду необходимый порядок следования слоев, чтобы он сам его поддерживал?
Работаю в 2005, начинаю осваивать 2009.

Просмотров: 39201
Регистрация: 11.05.2005
Сообщений: 6,991
Сообщение от Olga_@@@
Надоело каждый раз перед печатью проверять порядок отображения слоев. Вечно они перепутываются
Появилась команда Layer Draw Order от Lee MAc
__________________
Как использовать код на Лиспе читаем здесь
Регистрация: 24.05.2009
Сообщений: 3,030

Тему бы подправить и сам первый пост. Вопрос можно понять как проблему сортировки перед печатью (сдачей заказчику и т.п.). А в обсуждениях идет речь о сортировке сразу же в процессе черчения. Если я правильно понял.

По поводу сортировки перед печатью, сдачей заказчикам и т.п.:
Программа чешская DOBT (Draw Order by Object Type) существует уже с 2008 г. как минимум, бесплатная.
В ней критериями приоритетности выше-ниже являются не только слои, но и типы элементов. Например, все штриховки можно опустить вниз, а подписи вверх. А заливку, допустим, из слоя мостов отображать выше заливки слоя рек. И т.п.
И у KAI есть программа, где критериями приоритетности выше-ниже являются и слои, и цвет.
По поводу LDOrder:
Я плохо понимать английский; можно прокомментировать, что программа может сделать?
Пока что она выдала мне сообщение (приложено), и в окне сообщений написала:
Command: LDORDER
; error: Exception occurred: 0xC0000005 (Access Violation)
; warning: unwind skipped on unknown exception
Command:
Правда, я ее пробовал на 2006.

АлексЮстасу

Посмотреть профиль

Посетить домашнюю страницу АлексЮстасу

Найти ещё сообщения от АлексЮстасу

LISP, C# (ACAD 200[9,12,13,14])

Регистрация: 25.08.2003
С.-Петербург
Сообщений: 39,810

Показанная ошибка, как правило, не лечится — связана с ядром AutoCAD, насколько я помню. Так что увы и ах.

__________________
Моя библиотека lisp-функций
—
Обращение ко мне — на «ты».
Все, что сказано — личное мнение.

Кулик Алексей aka kpblc

Посмотреть профиль

Посетить домашнюю страницу Кулик Алексей aka kpblc

Найти ещё сообщения от Кулик Алексей aka kpblc

Порядок прорисовки в автокаде

Плагин обрабатывает слои, отмеченные в окне флажками, изменяя порядок прорисовки согласно порядку отмеченных слоев. Присутствует режим «Авто», который автоматически меняет порядок прорисовки объектов на одном из двух указанных слоев при создании или редактировании

Изменить порядок по слою

Укажите в списке слоев те слои, которые нужно обработать. Расположите их в нужном вам порядке и нажмите кнопку Применить . Для управления списком предусмотрены следующие элементы:

	— реверс (перевернуть) всего списка
	— выбрать все слои
	— снять выбор
	— инверсия выбора
	— сохранить текущее положение слоев в чертеже
	— загрузить и применить сохраненное в текущем чертеже положение слоев. Слои, которые были добавлены после сохранения положения, будут перемещены в конец списка
