Можно ли перемещать легенду изменять ее размеры и тип шрифта

Как переместить диаграмму и изменить ее размер

Прежде, чем выполнить какие-либо действия над диаграммой, ее необходимо выделить.

Для того чтобы выделить диаграмму, нужно:

• Щелкнуть один раз мышью в области диаграммы. По периметру диаграммы появится маркеры:

Как переместить диаграмму

Для того чтобы переместить диаграмму на другой рабочий лист, нужно:

• Выбрать команду Размещение в меню Диаграмма. Появится окно:

• Определить, поместить диаграмму на отдельном листе или уже на имеющихся листах, имена которых перечислены в раскрывающемся списке.

• Щелкнуть кнопку ОК.

Существует другой способ перемещения диаграммы на другой рабочий лист:

• Щелкнуть мышью по кнопке

• Перейти на нужный рабочий лист.

• Щелкнуть указателем мыши в то место, где будет находиться левый верхний угол диаграммы.

• Щелкнуть мышью по кнопке 1

Переместите диаграмму на рабочий лист, где расположены данные для этой диаграммы.

Для того чтобы переместить диаграмму в пределах текущего рабочего листа, нужно:

• Нажать левую кнопку мыши, и удерживая ее, переместить диаграмму в новое место.

Переместите диаграмму так, чтобы левый верхний угол диаграммы располагался в ячейке Е2.

Как изменить размер диаграммы

Для того чтобы изменить размер диаграммы, нужно:

• Поместить указатель мыши на один из маркеров и растянуть или сжать рамку.

• Щелкнуть мышью за пределами рамки диаграммы для снятия выделения.

Измените размер диаграммы так, чтобы данные и диаграмма полностью занимали экран на рабочем листе.

Как изменить элементы диаграммы

Для того чтобы внести изменения в диаграмму, ее нужно активизировать. Для этого необходимо на диаграмме щелкнуть мышью. Рамка диаграммы по углам и по центру каждой из сторон выделится квадратиками — маркерами.

Когда диаграмма выделена, становятся доступны команды диаграмм, и можно выделять элементы диаграммы (легенду, маркеры данных, заголовки т.д.).

Для того чтобы выделить элемент диаграммы, нужно:

• Один раз щелкнуть мышью по элементу. Выделенный элемент будет

Выделенный элемент диаграммы можно переместить, изменить его размер, отредакгировать содержание, изменить формат.

Как переместить легенду

Легенду можно перемещать и изменять ее размеры. Например, с помощью мыши, предварительно выделив ее, как элемент диаграммы. Определенное положение легенды на диаграмме можно задать в диалоговом окне Формат легенды.

Для того чтобы переместить легенду, используя диалоговое окно, нужно:

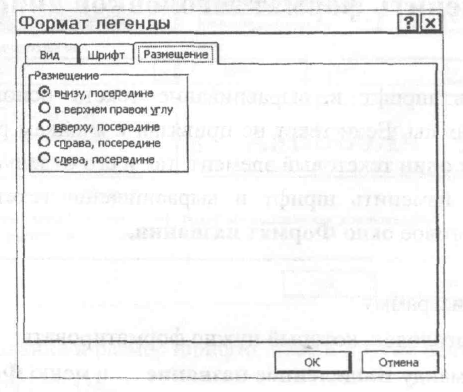

• Дважды щелкнуть мышью по легенде. Появится окно Формат легенды.

• Выбрать вкладку Размещение:

• Выбрать в группе Размещение нужное расположение.

• Щелкнуть кнопку ОК.

Существует другой способ перемещения легенды. Для этого надо:

• Выбрать команду Параметры диаграммы в меню Диаграмма.

• Выбрать вкладку Легенда.

• Выбрать в группе Размещение нужное расположение.

• Щелкнуть кнопку ОК.

Для перемещения легенды с помощью мыши надо

• Выделить легенду.
• Нажать левую кнопку мыши, и удерживая ее, переместить легенду в новое место.

Задание 5. Расположите легенду внизу диаграммы. Выполнение задания. 1. Выделите диаграмму. 2. Два раза щелкните мышью по легенде. На экране появится диалоговое окно Формат легенды. 3. Выберите вкладку Размещение. 4. Выберите в группе Размещение опции внизу, посередине. 5. Щелкните кнопку ОК. 6. Отмените выделение диаграммы, щелкнув за рамкой диаграммы. Как изменить формат заголовков диаграммы Можно изменить шрифт и выравнивание текста основного заголовка или заголовков осей диаграммы. Если текст не привязан к ячейкам рабочего листа, можно форматировать его, как один текстовый элемент, так и его отдельные части. Для того чтобы изменить шрифт и выравнивание текста диаграммы, нужно вызвать на экран диалоговое окно Формат названия.1-ый способ: • Выделить диаграмму. • Выделить заголовок, который нужно форматировать. • Выбрать команду Выделенное название . в меню Формат. Занятие 10 Построение диаграмм 214 2-ой способ: • Два раза щелкнуть мышью по заголовку, который нужно форматировать. На экране появится диалоговое окно Формат названия. , например Форматназвания диаграммы. • Выбрать вкладку Выравнивание.

• Выбрать нужный параметр выравнивания текста и параметр ориентации.
• Выбрать вкладку Шрифт.

• Выбрать название и размер шрифта, цвет и другие необходимые параметры. • Щелкнуть кнопку ОК. Построение диаграмм Занятие 10 215 З адание 6. Оформите заголовок диаграммы шрифтом Times New Roman Су г 11-го размера. Выполнение задания. 1. Выделите диаграмму. 2. Два раза щелкните мышью по тексту заголовка диаграммы. Появится диалоговое окно Формат названия диаграммы. 3. Выберите вкладку Шрифт. 4. Выберите в списке Шрифт:TimesNewRomanCyr. 5. Выберите в списке Размер: 11. 6. Щелкните кнопку ОК. 7. Отмените выделение диаграммы, щелкнув мышью за пределами рамки диаграммы. Как добавить метки данных Существует два способа ввода в диаграмму метки данных. 1-ый способ: • Выделить диаграмму. • Выбрать команду Параметры диаграммы в меню Диаграмма. Появится окно Параметры диаграммы. • Выбрать вкладку Подписи данных. • Выбрать в диалоговом окне нужные параметры. • Щелкнуть кнопку ОК. 2-ой способ: • Выделить диаграмму. • Дважды щелкнуть по графику диаграммы. Занятие 10 Построение диаграмм 216 На экране появится окно Формат ряда данных. ;«• Выбрать вкладку Подписи данных. • Выбрать в диалоговом окне нужные параметры. • Щелкнуть кнопку ОК. Задание 7. Добавьте в диаграмму метки данных. Выполнение задания. 1. Выделите диаграмму. 2. Дважды щелкните гистограмму. На экране появится диалоговое окно Формат ряда данных. 3. Выберите вкладку Подписи данных. 4. Выберите параметр значение. 5. Выберите ОК. 6. Повторите предыдущие действия, чтобы добавить метки данных для двух других рядов данных. 7. Отмените выделение диаграммы. Построение диаграмм Занятие 10 217 Как изменить формат меток данных Можно изменить цветовое оформление, шрифт, формат представления и выравнивание меток данных. Для того чтобы изменить формат меток данных, нужно: • Выделить диаграмму. • Дважды щелкнуть мышью на произвольной метке данных любого ряда данных или • Выделить любую метку данных. • Выбрать команду Выделение подписи данных в меню Формат. На экране появится диалоговое окно Формат подписей данных:

• Задать все необходимые изменения формата на вкладках Вид, Число,Выравнивание, Шрифт.
• Для того чтобы задать такой же формат для других меток данных, нужно их выделить и нажать клавишу F4.
• Щелкнуть кнопку ОК.

Построение диаграмм Занятие 10 218 Задание 8. Расположите на диаграмме метки данных по вертикали. Выполнение задания. 1. Выделите диаграмму, если она не активизирована. 2. Дважды щелкните мышью на произвольной метке данных. На экране появится диалоговое окно Формат подписей данных. 3. Выберите вкладку Выравнивание. 4. Выберите в группе Ориентация вертикальное расположение текста. 5. Щелкните ОК. 6. Задайте такой же формат для других меток данных, выделяя их на диаграмме и нажимая клавишу F4. 7. Отмените выделение диаграммы. Как изменить цвет, узор, рамкуэлемента диаграммы Для того чтобы изменить цвет, узор или рамку, нужно: • Активизировать диаграмму. • Выделить элемент диаграммы. • Выбрать команду Выделенная область диаграммы в меню Формат. или • Выделить элемент диаграммы, два раза щелкнув мышью по нему • Выбрать вкладку Вид: • Внести необходимые изменения. • Щелкнуть кнопку ОК. Занятие 10 Построение диаграмм 219 Задание 9. Отмените цвет фона и рамку у диаграммы. Выполнение задания. 1. Активизируйте диаграмму. 2. Щелкните два раза мышью по области построения диаграммы. На экране появится диалоговое окно Формат области построения. 3. Выберите в группе Рамка флажок опции невидимая. 4. Выберите в группе Заливка флажок опции прозрачная. 5. Щелкните ОК. 6. Отмените выделение диаграммы.

Изменение элементов легенды диаграммы

Excel для Microsoft 365 Excel 2021 Excel 2019 Excel 2016 Word 2016 Outlook 2016 PowerPoint 2016 Excel 2013 Word 2013 Outlook 2013 PowerPoint 2013 Word 2010 Outlook 2010 PowerPoint 2010 Word 2007 Outlook 2007 PowerPoint 2007 Еще. Меньше

Если на диаграмме отображается легенда, можно изменить отдельные записи условных обозначений, изменив соответствующие данные на лист. Для дополнительных параметров редактирования или изменения записей условных обозначений без влияния на данные листа можно внести изменения в записи условных обозначений в диалоговом окне Выбор источника данных .

В этой статье

• Редактирование элементов легенды на листе
• Редактирование элементов легенды в диалоговом окне «Выбор источника данных»

Редактирование элементов легенды на листе

1. На листе щелкните ячейку с именем ряда данных, который отображается в качестве элемента легенды.
2. Введите новый текст и нажмите клавишу ВВОД. Новое имя автоматически будет отображено в легенде на диаграмме.

Редактирование элементов легенды в диалоговом окне «Выбор источника данных»

1. Щелкните диаграмму, содержащую элементы легенды, которые вы хотите изменить. Откроется панель Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.
2. На вкладке Конструктор в группе Данные нажмите кнопку Выбрать данные.

Совет: Чтобы добавить элемент легенды, нажмите кнопку Добавить, а чтобы удалить его — кнопку Удалить.

Введите ссылку на ячейку таблицы, содержащую данные, которые вы хотите использовать в качестве текста элемента легенды.

Совет: Также можно нажать кнопку свертывания диалогового окна

справа от поля Имя ряда, а затем выделить ячейку листа, содержащую данные, которые требуется использовать в качестве элемента легенды. По завершении снова нажмите кнопку сворачивания диалогового окна, чтобы отобразить диалоговое окно целиком.

Примечание: При вводе нового имени текст элемента легенды перестает быть связанным с данными в ячейке листа.

Совет: Также можно нажать кнопку свертывания диалогового окна

справа от поля Имя ряда, а затем выделить ряд данных, который вы хотите использовать в качестве нового элемента легенды. По завершении снова нажмите кнопку сворачивания диалогового окна, чтобы отобразить диалоговое окно целиком.

Изменение элементов легенды

При создании диаграммы в Excel в качестве условных обозначений используются данные в ячейке над каждым столбцом или строкой данных. Вы можете изменить условные обозначения, обновив данные в этих ячейках, или задать другие условные обозначения в окне Выбрать данные.

Примечание: Если вы создаете диаграмму без заголовков строк или столбцов, Excel использует стандартные имена («Ряд 1» и так далее). Узнайте больше о том, как правильно отформатировать строки и столбцы создаваемой диаграммы.

• Отображение условных обозначений
• Изменение условных обозначений в данных Excel
• Изменение условных обозначений с помощью выбора данных

Отображение условных обозначений

Выберите диаграмму, щелкните элемент

Элементы диаграммы плюс знак в правом верхнем углу диаграммы, а затем выберите поле Условные обозначения проверка.
Необязательный. Щелкните стрелку > справа от условных обозначений , чтобы выбрать расположение условных обозначений в диаграмме.

Изменение условных обозначений в данных Excel

Выделите в книге ячейку, содержащую имя легенды, которое нужно изменить.

Совет: Вы можете сначала щелкнуть диаграмму, чтобы выяснить, какие ячейки включены в условные обозначения.

Изменение условных обозначений с помощью выбора данных

Выберите диаграмму и на вкладке Конструктор диаграммы выберите Выбрать данные.

Примечание: В этом представлении можно изменять элементы легенды и подписи оси, поэтому может быть доступно несколько кнопок Изменить.

Введите имя элемента легенды в текстовом поле Имя ряда и нажмите кнопку ОК. Условные обозначения на диаграмме будут обновлены.

Примечание: Это изменение повлияет только на условные обозначения, а не на данные в ячейках. Кроме того, вы можете выбрать другую ячейку данных для использования в качестве элемента легенды. Щелкните поле Имя ряда и выделите ячейку в данных.

Можно ли перемещать легенду изменять ее размеры и тип шрифта

Электронные таблицы позволяют визуализировать данные, размещенные на рабочем листе, в виде диаграммы. Диаграмма наглядно отображает зависимости между данными, что облегчает восприятие и помогает при анализе и сравнении данных.

Типы диаграмм. Диаграммы могут быть различных типов, которые представляют данные в различной форме. Для каждого набора данных важно правильно подобрать тип создаваемой диаграммы.

Для наглядного сравнения различных величин используются линейчатые диаграммы, в которых высота столбца пропорциональна значению величины. Линейчатые диаграммы могут быть плоскими или объемными, причем столбцы могут быть расположены как вертикально (гистограмма), так и горизонтально. Например, с помощью линейчатой диаграммы можно наглядно представить данные о численности населения различных стран мира.

Для отображения величин частей некоторого целого применяется круговая диаграмма, в которой величина кругового сектора пропорциональна значению части. Круговые диаграммы могут быть плоскими или объемными, причем секторы могут быть раздвинуты (разрезанная круговая диаграмма). Например, круговая диаграмма позволяет наглядно показать долю цен отдельных устройств компьютера в его общей цене.

Для построения графиков функций и отображения изменения величин в зависимости от времени используются диаграммы типа график. На плоских графиках маркерами отображаются значения числовой величины, которые соединяются между собой плавными линиями. Объемный график представляет изменение величины с помощью цветной трехмерной фигуры (рис. 1.5).

Рис. 1.5. Основные типы диаграмм: линейчатая, круговая, график

Диапазон исходных данных: ряды данных и категории.При создании диаграммы в электронных таблицах, прежде всего, необходимо выделить диапазон ячеек, содержащий исходные данные для ее построения. Диаграммы связаны с исходными данными на рабочем листе и обновляются при обновлении данных на рабочем листе.

Выделенный диапазон исходных данных включает в себя как ряды данных, так и категории.

Ряд данных — это множество значений, которые необходимо отобразить на диаграмме. На линейчатой диаграмме значения ряда данных отображаются с помощью столбцов, на круговой — с помощью секторов, на графике — точками, имеющими заданные координаты у.

Категории задают положение значений ряда данных на диаграмме. На линейчатой диаграмме категории являются «подписями» под столбцами, на круговой диаграмме — названиями секторов, а на графике категории используются для обозначения делений на оси X. Если диаграмма отображает изменение величины во времени, то категории всегда являются интервалами времени: это дни, месяцы, годы и т. д.

Ряды данных и категории могут размещаться как в столбцах, так и в строках электронной таблицы.

Оформление диаграммы. Диаграммы могут располагаться как на отдельных листах, так и на листе с данными (внедренные диаграммы). Область диаграммы кроме обязательной области построения диаграммы может содержать названия оси категорий и оси значений, заголовок диаграммы и легенду.

Внешний вид диаграммы можно настраивать. С помощью мыши можно изменять размеры области внедренной диаграммы, а также перемещать ее по листу (рис. 1.6).

Рис. 1.6. Область диаграммы

Область построения диаграммы является основным объектом в области диаграмм, так как именно в ней производится графическое отображение данных. В линейных диаграммах можно изменять цвет столбцов, в круговых — цвет секторов, в графиках — форму, размер и цвет маркеров и соединяющих их линий.

Линейчатые диаграммы и графики содержат ось категорий (ось X) и ось значений (ось Y), формат которых можно изменять (толщину, вид и цвет линий).

Важнейшим параметром осей является шкала, которая определяет минимальные и максимальные значения, а также цену основных и промежуточных делений. Рядом с делениями шкалы по оси категорий размещаются названия категорий, а рядом с делениями шкалы по оси значений — значения ряда данных. В круговых диаграммах названия категорий и значения ряда данных отображаются рядом с секторами диаграммы.

Для более точного определения величины столбцов линейчатой диаграммы и положений маркеров графика можно использовать горизонтальные и вертикальные линии сетки. Основные линии сетки продолжают основные деления шкалы, а промежуточные линии — промежуточные деления шкалы.

Название диаграммы и названия осей можно перемещать и изменять их размеры, а также можно изменять тип шрифта, его размер и цвет.

Легенда содержит названия категорий и показывает используемый для их отображения цвет столбцов в линейчатых диаграммах, цвет секторов — в круговых диаграммах, форму и цвет маркеров и линий — на графиках. Легенду можно перемещать и изменять ее размеры, а также можно изменять тип используемого шрифта, его размер и цвет.

Контрольные вопросы

— для построения графика функции;
— для сравнительного анализа площадей территорий некоторых стран;
— для анализа распределения вами времени суток на различные виды деятельности (сон, учеба, выполнение домашних заданий, развлечения и др.)?

2. Как отображаются на диаграммах ряды данных и категории?

3. Каковы основные элементы области диаграммы и их назначение?
